Montageablauf
Elektrisch anschließen

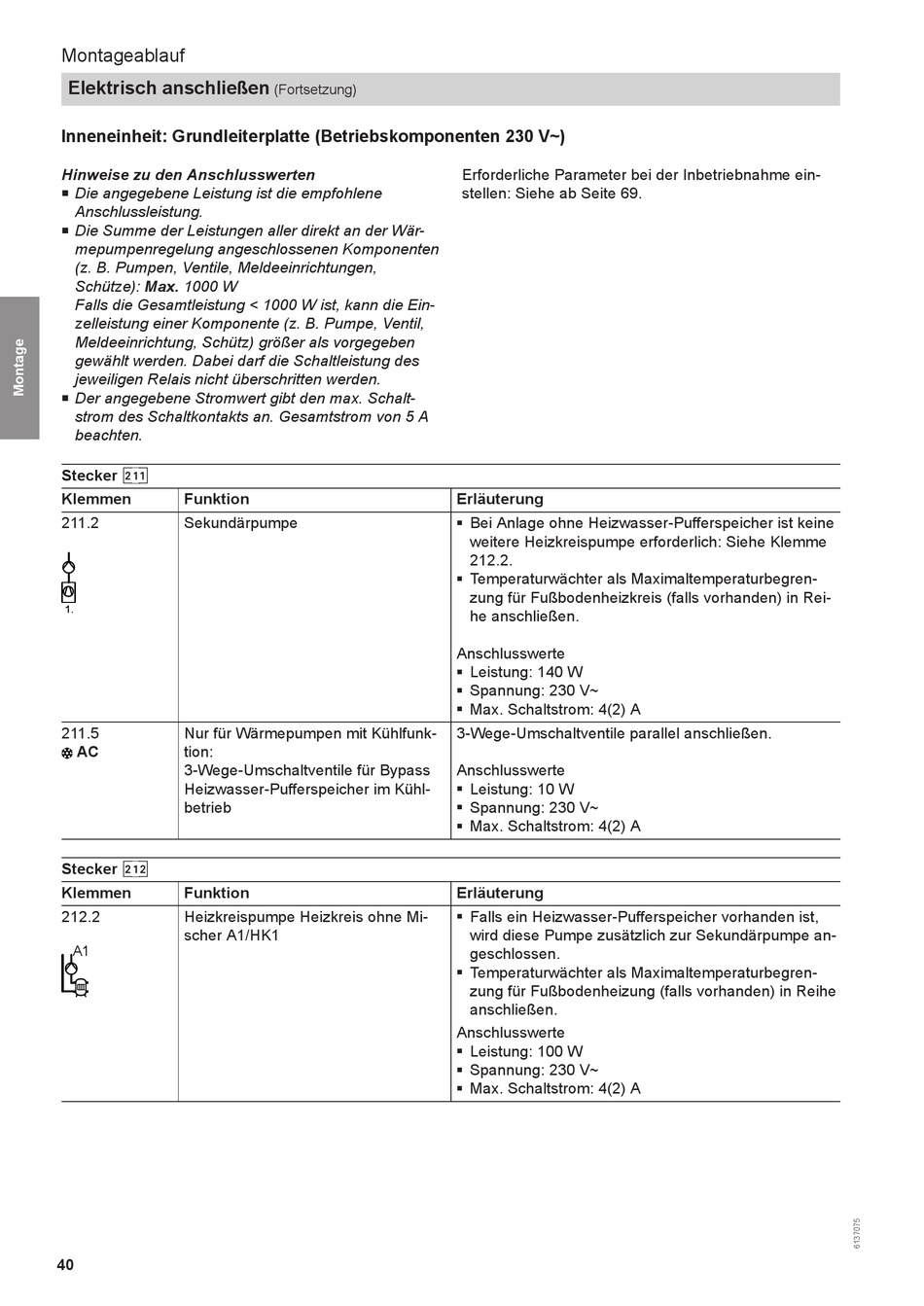

Inneneinheit: Grundleiterplatte (Betriebskomponenten 230 V~)

Hinweise zu den Anschlusswerten
Die angegebene Leistung ist die empfohlene
Anschlussleistung.
Die Summe der Leistungen aller direkt an der Wär-
mepumpenregelung angeschlossenen Komponenten
(z. B. Pumpen, Ventile, Meldeeinrichtungen,
Schütze): Max. 1000 W
Falls die Gesamtleistung < 1000 W ist, kann die Ein-
zelleistung einer Komponente (z. B. Pumpe, Ventil,
Meldeeinrichtung, Schütz) größer als vorgegeben
gewählt werden. Dabei darf die Schaltleistung des
jeweiligen Relais nicht überschritten werden.
Der angegebene Stromwert gibt den max. Schalt-
strom des Schaltkontakts an. Gesamtstrom von 5 A
beachten.
Stecker
sYA
Klemmen
Funktion
211.2
Sekundärpumpe
1.
211.5
Nur für Wärmepumpen mit Kühlfunk-
AC
tion:
3-Wege-Umschaltventile für Bypass
Heizwasser-Pufferspeicher im Kühl-
betrieb
Stecker
sYS
Klemmen
Funktion
212.2
Heizkreispumpe Heizkreis ohne Mi-
scher A1/HK1
A1
40
(Fortsetzung)
Erforderliche Parameter bei der Inbetriebnahme ein-
stellen: Siehe ab Seite 69.
Erläuterung
Bei Anlage ohne Heizwasser-Pufferspeicher ist keine
weitere Heizkreispumpe erforderlich: Siehe Klemme
212.2.
Temperaturwächter als Maximaltemperaturbegren-
zung für Fußbodenheizkreis (falls vorhanden) in Rei-
he anschließen.
Anschlusswerte
Leistung: 140 W
Spannung: 230 V~
Max. Schaltstrom: 4(2) A
3-Wege-Umschaltventile parallel anschließen.
Anschlusswerte
Leistung: 10 W
Spannung: 230 V~
Max. Schaltstrom: 4(2) A
Erläuterung
Falls ein Heizwasser-Pufferspeicher vorhanden ist,
wird diese Pumpe zusätzlich zur Sekundärpumpe an-
geschlossen.
Temperaturwächter als Maximaltemperaturbegren-
zung für Fußbodenheizung (falls vorhanden) in Reihe
anschließen.
Anschlusswerte
Leistung: 100 W
Spannung: 230 V~
Max. Schaltstrom: 4(2) A
