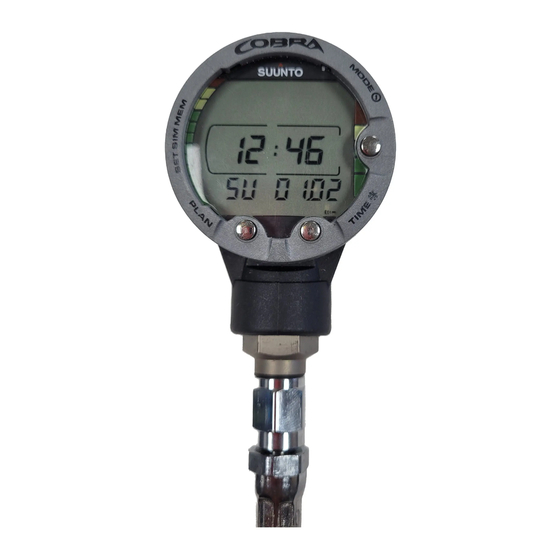

- Seite 1 B E D I E N U N G S A N L E I T U N G C o b r a Tauchcomputer...
-
Seite 2: Definition Der Hinweise
PrEN 13319 PrEN 13319 ”Tauchzubehör – Tiefenmesser und kombinierte Tiefen- und Zeitmessgeräte – Funktionalitäts- und Sicherheitsbestimmungen, Testmethoden” stellt einen europäischen Standard für Tiefenmesser dar. Der COBRA wurde unter Berück- sichtigung dieser Standards entwickelt. ISO 9001 SUUNTO Oyj’s Qualitätssicherung wurde von Det Norske Veritas zertifiziert, die in allen... -
Seite 3: Nur Gut Ausgebildete Taucher Sollten Diesen Tauch
WARNUNGEN SUUNTO Oyj kann nicht für irgendwelche Verluste oder Forderungen Dritter, die durch die Benutzung dieses Instruments entstehen könnten, zur Verantwortung gezogen werden. Bedingt durch die kontinuierliche Weiterentwicklung des COBRA kann es zu Änderungen des Produktes ohne Vorankündigung kommen. !!! WARNUNG !!! LESEN SIE DIESE BEDIENUNGSANLEITUNG! Lesen Sie diese Bedienungsanleitung einschliesslich Kapitel 1.1 Sicherheitshinweise aufmerksam. -
Seite 4: Führen Sie Einen Check Des Computers Vor Dem Einsatz
!!! WARNUNG !!! SUUNTO EMPFIEHLT DRINGEND, DASS SICH SPORTTAUCHER AN DIE TIEFENGRENZE VON 40M [130 FUSS] HALTEN, ODER DASS SIE DIE IN BEZUG AUF DIE SAUERSTOFFTOXIZITÄT VOM COMPUTER BERECH- NETE MAXIMALTIEFE (ABHÄNGIG VOM PROZENTUALEN SAUER- STOFFANTEIL UND EINEM MAXIMALEN SAUERSTOFF-PARTIALDRUCK VON 1,4 BAR) EINHALTEN. - Seite 5 Daher dürfen 4 Tage vor dem erstmaligen Benutzen des Computers keine Tauchgänge durchgeführt werden. !!! WARNUNG !!! VERWENDEN SIE DEN COBRA MIT SEINEM STANDARDHOCH- DRUCKSCHLAUCH NICHT MIT GASGEMISCHEN, DEREN O -ANTEIL ÜBER 40% LIEGT. Gasgemische mit höherem Sauerstoffanteil führen möglicherweise zu Feuer oder Explosion, zu gefährlichen Verletzungen oder Tod.
- Seite 6 !!! WARNUNG !!! WÄHLEN SIE DIE KORREKTE PERSÖNLICHE ANPASSUNG BZW. DEN KORREKTEN HÖHENMODUS! Tauchen Sie in Gewässern, die höher als 300m (1000 Fuss) liegen, muss die die Höhenanpassung korrekt vorgenommen sein, da ansonsten der Computer die Nullzeitberechnung nicht korrekt durchführen kann. Dieses Instrument ist nicht für den Gebrauch in Höhen grösser als 3000m (10000 Fuss) ausgelegt.
-
Seite 7: Inhaltsverzeichnis
1.1.2. Grenzen des Tauchcomputers ........... 9 1.1.3. Nitrox ..................10 2. DER ERSTE GEBRAUCH ............2.1. FUNKTIONEN ..................2.2. ANSCHLUSS DES COBRA AN DEN ATEMREGLER ....... 2.3. DRUCKKONTAKTE ................2.4. WASSERKONTAKTE ................3. TAUCHEN MIT DEM COBRA ..........3.1. VOR DEM TAUCHGANG .............. - Seite 8 5.5. BATTERIEAUSTAUSCH ............... 5.6. WECHSEL DES DISPLAYSCHUTZES ..........5.7. ANBRINGEN DES KOMPASSES ............6. TECHNISCHE BESCHREIBUNG ........... 6.1. GRUNDLEGENDE FUNKTIONSWEISEN ......... 6.2. MODELL DER REDUZIERTEN GASBLASENBILDUNG (SUUNTO RGBM) ..6.3. SAUERSTOFFSÄTTIGUNG ..............6.4. TECHNISCHE ANGABEN ..............7. GARANTIE ................8. STICHWORTVERZEICHNIS ..........
-
Seite 9: Einleitung
Persönliche Anpassung KONTINUIERLICHE DEKOMPRESSION MIT DEM SUUNTO RGBM Das Reduced Gradient Bubble (RGBM) – Modell von SUUNTO, mit dem der Cobra arbeitet, berechnet sowohl gelöste als auch freie Gase im Blut und in den Geweben des Tauchers. Es stellt eine wesentliche Weiterentwicklung des klassischen Haldane-Prinzips dar, welches freie Gase nicht berücksichtigt. -
Seite 10: Sicherheitshinweise
Stellen Sie sicher, dass Sie den Gebrauch, die Anzeigen und Grenzen dieses Instruments wirklich verstanden haben. Wenn Sie irgendwelche Fragen zum Handbuch oder dem Cobra haben, so kontaktieren Sie Ihren SUUNTO Händler, bevor Sie mit dem Cobra tauchen. -
Seite 11: Nitrox
Wenn das Gasgemisch verändert wird, erhöht sich normalerweise der Sauerstoffanteil. Dies wiederum erhöht das Risiko einer Sauerstoffvergiftung. Um dieses Risiko zu reduzieren, informiert Sie der Cobra über die Zeit und Sauerstoffsättigung, indem er Ihnen Informationen gibt, damit Sie die Tauch- gangsplanung innerhalb der Sicherheitsgrenzen durchführen können. -
Seite 12: Der Erste Gebrauch
Durch Drücken von PLAN oder TIME wird sie wieder aktiviert. 2.2. ANSCHLUSS DES COBRA AN DEN ATEMREGELER Suunto empfiehlt, dass Ihr Händler den Computer nach dem Kauf an der ersten Stufe Ihres Atemreglers anbringt. Wenn Sie dies jedoch selbst tun möchten, führen Sie folgende Schritte durch: Entfernen Sie den Verschluss des Hochdruckausgangs Ihrer ersten Stufe mit einem geeigneten Schlüssel. -
Seite 13: Druckkontakte
Der Tauchcomputer besitzt drei einfach zu bedienende Druckknöpfe und ein gut ablesbares Display, welches Ihnen alle erforderlichen Informationen anzeigt. Der SMART (MODE)- Kontakt ist der zentrale Schalter des Cobra. Die beiden Knöpfe PLAN und TIME werden in den Menüs zum Blättern nach oben und unten benutzt und um weitere Anzeigen darstellen zu können. -
Seite 14: Wasserkontakte
Die Wasserkontakte dienen der automatischen Aktivierung des Tauchgangsmodus Die Wasser- und Datenübertragungskontakte befinden sich auf der Rückseite des COBRA (Abb. 2.3.) Beim Eintauchen in Wasser wird eine elektrische Verbindung zwischen den Wasserkontakten und den Druckknöpfen durch die Leitfähigkeit des Wassers hergestellt und der Abb. -
Seite 15: Tauchen Mit Dem Cobra
3. TAUCHEN MIT DEM COBRA In diesem Abschnitt werden Ihnen Schritt für Schritt DIVE CEILING Funktionsweise und Anzeigen des COBRA erklärt. Alle AVGPO2 SURF STOP ASC TIME wichtigen Informationen werden übersichtlich QUIT SELECT dargestellt. Sie werden feststellen, dass der COBRA... -
Seite 16: Batteriespannungsanzeige Und Batteriewarnung
Sauerstoffanteil gleich dem gemessenen Wert in Ihrem Tauchgerät ist. • die Teildruckgrenze des Sauerstoffs richtig eingestellt ist. Nun kann mit dem COBRA getaucht werden. 3.1.2. BATTERIESPANNUNGSANZEIGE UND BATTERIEWARNUNG Dieser Tauchcomputer besitzt eine einzigartige grafische Anzeige der Batteriespannung. Somit können Sie auf einfache Art und Weise sehen, wann die Batterie ausgewechselt werden muss. -
Seite 17: Tauchgangsplanung [Plan]
Der Planungsmodus kann durch Drücken von SMART (QUIT) beendet werden. HINWEIS! Der Planungsmodus wird abgeschaltet, DIVE TIME wenn der COBRA im Tiefenmesser-Modus betrieben wird oder der Fehlermodus erreicht wird (siehe Kapitel 3.9 „Fehleranzeigen”). Abb. 3.5. Batteriewarnung. Das Batteriesymbol zeigt eine ge- ringe Batteriespannung an. -
Seite 18: Anzeige Der Tauchgangsnummerierung Bei Der Tauchgangsplanung
ändert sich nicht und die Tauchzeit wird hinzuaddiert (siehe auch Kapitel 3.6.2. ”Tauchgangsnumerierung”). 3.1.4. BENUTZERDEFINIERBARE FUNKTIONEN UND ALARME Der COBRA hat verschiedene benutzerdefinierbare Funktionen und Tiefen-/ Zeitalarme, welche für Sie persönlich eingestellt werden können. Das Rechenmodell, Masseinheit und Hinter- grundbeleuchtung können im Untermodus MODE- SET- SET PREF eingestellt werden. -
Seite 19: Sicherheitsstops
Durchführung eines Sicherheitsstops sprechen, sind: Reduktion des Risikos einer vorklinischen Dekompressionserkrankung, die Reduktion von Mikrobläschen, die Kontrolle des Aufstiegs und Orientierung vor dem Aufstieg. Der COBRA zeigt 2 verschiedene Arten von Sicherheitsstops an: empfohlener Sicherheitsstop und verbindlicher Sicherheitsstop. Die Sicherheitsstops werden folgendermassen gezeigt: •... - Seite 20 Die Zeit für den verbindlichen Sicherheitsstop beinhaltet immer die 3 Minuten für den empfohlenen Sicherheitsstop. Die Dauer des Sicherheitsstops richtet sich danach, wie hoch die Aufstiegsgeschwindigkeit überschritten wurde. Wenn das Zeichen für einen verbindlichen Sicherheitsstop erscheint, dürfen Sie nicht in eine geringere Tiefe als 3m [10ft] auftauchen. Tun Sie dies, erscheint ein abwärts gerichteter Pfeil auf dem Display und ein akustischer Dauerton ertönt (Abb.
-
Seite 21: Tauchen Mit Pressluft
3.3. TAUCHEN MIT PRESSLUFT 3.3.1. HAUPTTAUCHDATEN NO DEC TIME Der COBRA bleibt bis zu einer Tiefe von 1,2m [4ft] im DIVE TIME Oberflächenmodus. In grösserer Tiefe schaltet der Computer in den Tauchgangsmodus (Abb. 3.7.). Alle Informationen des Display werden in Abb. 3.7 und Abb. -
Seite 22: Lesezeichen/Memo-Zeichen
Memo-Zeichen zu hinterlegen. Als blinkendes Logbuchsymbol, links neben der Logbuchsymbol erscheint dieses Logbuchzeichen, wenn Tiefe. Sie sich das Tauchgangsprofil auf dem COBRA- Display ansehen. Die Lesezeichen erscheinen zur Erinnerung auch in der PC-Software Suunto Dive Manager. Um ein Lesezeichen während des Tauchgangs zu hinterlegen, drücken Sie den PLAN- Kontakt (Abb. -
Seite 23: Warnungen Bei Geringem Luftvorrat
Die Berechnung der Restluftzeit schliesst eine Sicherheitsreserve von 35 bar [500 psi] ein. Dies bedeutet, dass, wenn das Instrument eine Restluftzeit von 0 anzeigt, sich immer noch ca. 35 bar [500 psi] STOP Druck in Ihrem Tauchgerät befinden (abhängig von AIR TIME NO DEC TIME Ihrem Luftverbrauch). -
Seite 24: Verbrauchte Grundzeit (Cbt)
Balken in der Anzeige. Je mehr Stickstoff von Ihrem Körper aufgenommen wird, desto mehr Balken erscheinen. Grüner Bereich – Aus Sicherheitsgründen empfiehlt Suunto so zu tauchen, dass sich die Balken immer im grünen Bereich befinden. Weitere Segmente erscheinen im grünen Bereich, wenn die Nullzeit 100, 80, 60, 50, 40, 30 und 20 Minuten unterschreitet. -
Seite 25: Überschreiten Sie Nie Die Maximale Aufstiegsgeschwin
Wenn die maximal erlaubte Aufstiegsgeschwindigkeit überschritten wird, erscheint das fünfte SLOW-Segment, die STOP-Meldung und die Tiefenanzeige beginnen zu blinken, was darauf hinweist, dass die maximal erlaubte Aufstiegsge- schwindigkeit permanent überschritten wurde oder dass die momentane Aufstiegs- geschwindigkeit sich über dem erlaubten Maximalwert befindet. Immer wenn SLOW-Warnung und STOP-Zeichen erscheinen (Abb. -
Seite 26: Dekompressionsstufe, Dekompressionszone, Dekom- Pressionsgrenze Und Dekompressionsbereich
Die Aufstiegszeit (ASC TIME = Ascent Time) ist die minimale Zeit, welche zum Erreichen der Oberfläche bei einem Dekompressionstauchgang notwendig ist. Sie beinhaltet: • die benötigte Zeit, um zur Deko-Stufe mit einer Geschwindigkeit von 10m/Min [33ft/min] aufzutauchen plus • die auf der Deko-Stufe benötigte Zeit. Angenommen wird dabei die geringstmögliche Tiefe plus •... -
Seite 27: Anzeige Unterhalb Der Dekom- Pressionsgrenze
Der auf- Wellen Sie nicht über die Deko-Stufe hinaus anheben. wärts gerichtete Pfeil und die Suunto empfiehlt eine Dekompression tiefer als 4m blinkende Anzeige ASC TIME weisen Sie darauf hin, aufzu- [13ft] , auch wenn eine Deko-Stufe in geringerer Tiefe steigen. -
Seite 28: Anzeige Oberhalb Der Dekompressionsgrenze
ANZEIGE OBERHALB DER DEKOMPRESSIONSGRENZE CEILING Wenn Sie die Deko- Grenze erreichen, hört die Anzeige ASC TIME auf zu blinken und der aufwärts gerichtete STOP ASC TIME Pfeil verschwindet (Abb. 3.17.). Die Dekompression AIR TIME beginnt nun, jedoch sehr langsam. Sie sollten Ihren Aufstieg daher fortsetzen. -
Seite 29: Tauchen Mit Sauerstoffangereicherter Luft (Nitrox)
3.4. TAUCHEN MIT SAUERSTOFF- ANGEREICHERTER LUFT (NITROX) 3.4.1. VOR DEM TAUCHGANG Dieser Tauchcomputer kann sowohl für das Tauchen mit Pressluft (Air- Modus) als auch zum Tauchen mit sauerstoffangereicherter Luft (EANx) (Nitrox-Modus) verwendet werden. Beim Betrieb des Computers im Nitrox-Modus muss Abb. -
Seite 30: Sauerstoff-Anzeige
3.4.2. SAUERSTOFF-ANZEIGE Im Nitrox-Modus erscheint die Nitrox- Anzeige mit allen erforderlichen Informationen und der Anzeige NITROX, nachdem der Tauchcomputer aktiviert wurde. Der Tauchgangsplanungsmodus zeigt im Nitrox- Betrieb AIR TIME NO DEC TIME folgendes (Abb. 3.21.): DIVE TIME • den Sauerstoffanteil in Prozent, dargestellt durch O %, im linken Bereich des mittleren Fensters... -
Seite 31: Sauerstoffgrenzbereich (Olf)
3.4.3. SAUERSTOFFGRENZBEREICH (OLF) Zusätzlich zur Stickstoffsättigung gibt Ihnen der Tauchcomputer den Wert der Sauerstoffsättigung an, wenn der Nitrox- Modus eingestellt wurde. Diese Berechnungen beinhalten jedoch komplett eigene NO DEC TIME Funktionen. ° TIME Der Sauerstoffgrenzbereich (OLF = Oxygen Limit Fraction) ist eine Kombination aus 2 Werten, die die Sauerstoffvergiftung ermitteln: die Vergiftung des Abb. -
Seite 32: Tiefenmesser-Modus
Tauchen mit TRIMIX oder anderen technischen Gasgemischen benutzt werden. Wenn Sie im Umgang und dem Tauchen mit Mischgasen ausgebildet sind und AIR TIME den Cobra in der Regel im Tiefenmesser-Modus DIVE TIME betreiben wollen, ist es empfehlenswert, den Computer dauerhaft für den Tiefenmesser-Modus zu pro- grammieren (siehe Kapitel 4.3. -
Seite 33: Anzeigen An Der Oberfläche
3.6. ANZEIGEN AN DER OBERFLÄCHE 3.6.1. OBERFLÄCHENPAUSE Das Tauchen in einer Tiefe geringer als 1,2m [4ft] versetzt den Tauchcomputer vom Tauchmodus in den Ober-flächenmodus, welcher folgenden DIVE TIME Informationen beinhaltet (Abb. 3.28.): • maximale Tiefe des letzten Tauchgangs in m [ft] •... -
Seite 34: Tauchgangsnummerierung
Tauchgang der Tauchgangsserie wird als Nummer 1, der zweite als 2, der dritte als 3 usw. numeriert. Wenn Sie innerhalb von 5 Minuten wieder abtauchen, interpretiert dies der Cobra als eine Weiterführung des vorangegangenen Tauchgangs. Das Tauchgangs-Display erscheint wieder, die Tauchgangs (DIVE)-Nummer °... -
Seite 35: Fliegen Nach Dem Tauchen
Fliegen nach einem dekompressionspflichtigen Tauchgang sollte frühe- stens nach 24 Stunden, besser nach 48 Stunden erfolgen. • Suunto empfiehlt, dass sowohl die Empfehlungen des DAN und des UHMS als auch die Anzeige des Tauchcomputers beachtet werden sollen, damit der Flug unter sicheren Bedingungen durchgeführt werden... -
Seite 36: Akustische Und Optische Alarme
3.7. AKUSTISCHE UND OPTISCHE ALARME Der Tauchcomputer ist mit akustischen und optischen Alarmen ausgestattet, um Ihnen anzuzeigen, dass wichtige Grenzen erreicht sind oder um voreingestellte Alarme zu geben. Ein kurzer einzelner Signalton ertönt, wenn: • der Tauchcomputer aktiviert wird. • der Tauchcomputer automatische in den Zeitmodus zurückkehrt. -
Seite 37: Sauerstoffwarnungen Im Nitrox-Modus
Sie können zusätzlich benutzerdefinierte Alarme vor dem Tauchgang einstellen. Benutzerdefinierbare Alarme können gesetzt werden für maximale Tiefe, Tauchzeit und Zeit. Der Alarm ertönt, wenn: • die eingestellte Maximaltiefe erreicht ist - 24 Sekunden lang oder bis ein Knopf gedrückt wird ertönt ein ununter- brochener Ton. -
Seite 38: Bergsee-Tauchgänge Und Persönliche Anpassung
!!! WARNUNG !!! WENN DER SAUERSTOFFGRENZBEREICH ERREICHT WIRD (OLF BLINKT IN DER ANZEIGE), MÜSSEN SIE SOFORT AUFTAUCHEN BIS DIE WARNUNG NICHT MEHR BLINKT! Ein Ignorieren dieser Warnung kann zu einer raschen Sauerstoffvergiftung und damit zu Unfall oder Tod führen. 3.8. BERGSEE-TAUCHGÄNGE UND PERSÖNLICHE ANPASSUNG Der Tauchcomputer kann zum einen für das Tauchen in Bergseen eingestellt werden, zum anderen kann das Rechenmodell zur Berechnung der Stickstoffsättigung kon-... -
Seite 39: Persönliche Anpassung
3.8.2. PERSÖNLICHE ANPASSUNG Faktoren, welche zusätzlich zu einer Dekompressionserkrankung führen können, variieren von Taucher zu Taucher und von Tag zu Tag. Sie können durch die Möglichkeit der persönlichen Anpassung im Vorhinein berücksichtigt werden. Die dreistufige persönliche Anpassung ermöglicht die Wahl eines konservativeren Rechenmodells. -
Seite 40: Fehleranzeigen (Error)
3.9. FEHLERANZEIGEN (ERROR) Dieser Tauchcomputer besitzt Warnindikatoren, die den Benutzer auf gefährliche Situationen rechtzeitig aufmerksam machen und deren Nichtbeachtung die Gefahr eines Dekompressionsunfalls erhöhen. Wenn Sie auf diese Warnungen nicht reagieren, wird der Fehlermodus (Error- Modus) aufgerufen. Jede einzelne Nichtbeachtung erhöht die Gefahr eines Dekompressionsunfalls. Wenn Sie die Funktionen und Anzeigen Ihres Tauchcomputers verstehen und richtig reagieren, ist die Wahrscheinlichkeit sehr gering, dass das Instrument jemals in den Fehlermodus (ERROR-Modus) versetzt wird. -
Seite 41: Menügesteuerte Modi
4. MENÜGESTEUERTE MODI Benutzen Sie die beiliegende Karte ”Quick Reference Guide”, Ihres Tauchcomputers und die Informationen QUIT aus diesem Kapitel, um mit den menügesteuerten Modi vertraut zu werden. Das Hauptmenü beinhaltet die Funktionen 1) Speicher OPTIONS (Memory), 2) Simulator (Simul) und 3) Einstel- lungsmodus (Set). -
Seite 42: Auflistung Der Menübasierenden Modi
BEENDEN/QUIT! Wenn Sie den SMART/Mode-Kontakt länger als 1 Sekunde drücken, verlassen Sie jedes aufgerufene Menü oder Untermenü und der Tauchcomputer gelangt direkt SELECT wieder in den Tauchgangsmodus. AUFLISTUNG DER MENÜBASIERENDEN MODI 1. SPEICHER UND DATENÜBERTRAGUNG [1 MEMORY] Abb. 4.4. Einstell-Option. 1. -
Seite 43: Speicher Und Datenübertragung [1 Memory]
4.1. SPEICHER UND DATENÜBER- page 1 TRAGUNG[1 MEMORY] DIVE Die Speicherfunktionen (Abb. 4.5.) dieses Tauchcomputers beinhalten Logbuch und Tauchprofil- SELECT speicher (Abb. 4.6. – 4.12.), Tauchgangs- Historie TIME (Abb. 4.13. – 4.14.), Datenübertragungs- und PC- Interface-Funktion (Abb. 4.15.). Datum und Zeitpunkt des Tauchbeginns werden im Logbuch gespeichert. - Seite 44 Der Text END wird zwischen dem am weitesten zurück- liegenden und dem neuesten Tauchgang angezeigt (Abb. DIVE 4.12.). Bitte beachten Sie, dass die chronologische Ordnung QUIT im Logbuch durch das Datum des Tauchgangs, nicht durch die Tauchgangsnummer vorgenommen wird. DIVE TIME Die folgenden Informationen werden auf den 4 Seiten page 4...
- Seite 45 Seite III (Abb. 4.9.) • Tauchgangsnummer einer Serie • durchschnittliche Tiefe • Länge der Oberflächenpause vor dem Tauchgang ∆P = Luftverbrauch während des Tauchgangs • Seite IV (Abb. 4.10.) • Tauchgangsnummer einer Serie • Tauchgangsprofil. Der Computer blättert automatisch durch das Tauch- gangsprofil.
-
Seite 46: Tauchgangs-Historie [2 History]
Tauchstunden gespeichert werden. Wenn dieser Wert erreicht wird, startet die Anzeige wieder bei 0. Hinweis: Die maximal erreichte Tiefe kann mit dem DIVE optional erhältlichen PC-Interface und der zuge- hörigen Software Suunto Dive Manager auf 0,0m QUIT [0ft] zurückgesetzt werden. DIVE TIME 4.1.3. - Seite 47 Folgende Informationen werden auf den PC übertragen: • Tiefenprofil des Tauchgang • Tauchzeit • Dauer des Oberflächenintervalls • Tauchgangsnummer • Einstellung von Höhenanpassung und persönlicher Anpassung • Einstellung des Sauerstoffprozentsatzes und der Sauerstoffsättigungs- grenze (OLF) (im Nitrox-Modus) • Daten der Gewebeberechnung •...
-
Seite 48: Simulationsmodus [2 Simul]
4.2. SIMULATIONSMODUS [2 SIMUL] Der Simulationsmodus kann benutzt werden, um sich mit den verschiedenen Funktionen und Anzeigen des Tauchcomputers vertraut zu machen. Anwendungs- QUIT gebiete des Simulators sind Tauchgangsplanung, Demonstration, Ausbildung oder einfach nur zum Spaß. OPTIONS Der Tauchcomputer beinhaltet zwei Simulationsmodi (Abb. -
Seite 49: Tauchgangsplanungs-Simulator [2 Simplan]
4.2.2. TAUCHGANGSPLANUNGS- SIMULATOR [2 SIMPLAN] Der Tauchgangsplanungs- Simulator zeigt Ihnen die aktuellen Nullzeiten an. Sie sind in diesem Modus in der Lage, Oberflächenpausen hinzuzufügen, um eine SELECT weitere Tauchgangsplanung durchführen zu können. Dieser Modus dient auch zum Einfügen von Oberflächenpausen bei Tauchgangssimulationen. Fügen Sie die gewünschte Oberflächenpause hinzu, indem Sie Abb. -
Seite 50: Einstellungsmodus [3 Set]
4.3. EINSTELLUNGSMODUS [3 SET] Der Einstellungsmodus (Abb. 4.22.) ist in drei Untermodi aufgeteilt, um die Tauchparameter, Zeitparameter und die persönlichen Voreinstellungen QUIT festzulegen. 4.3.1. EINSTELLEN DER TAUCH- OPTIONS PARAMETER [1 SET DIVE] Um in den Modus für das Einstellen der Tauchparameter Abb. -
Seite 51: Einstellen Des Tauchzeitalarms [2 D Alarm]
4.3.1.2. EINSTELLEN DES TAUCHZEIT- ALARMS [2 D ALARM] Der Tauchcomputer besitzt einen Tauchzeitalarm, der z.B. zur Erinnerung an die geplante Grundzeit eingesetzt werden kann. Diese Alarme können zur Steigerung der Tauchsicherheit eingesetzt werden. DIVE TIME Um den Tauchzeitalarm einzustellen, wählen Sie MODE- 3 SET- 1 SET DIVE- 2 d ALARM. -
Seite 52: Einstellen Der Zeit [2 Set Time]
4.3.2. EINSTELLEN DER ZEIT [2 SET TIME] Um die Einstellung von Uhrzeit und Datum vorzunehmen, wählen Sie MODE- 3 SET- 2 SET TIME. Dieser Modus hat drei Optionen: 1 Uhrzeit, 2 Datum und 3 täglicher Alarm. 4.3.2.1. EINSTELLEN DER UHRZEIT [1 ADJ TIME] Um die Uhrzeit einzustellen, wählen Sie MODE- 3 SET- Abb. -
Seite 53: Voreinstellungen [3 Set Pref]
4.3.3. VOREINSTELLUNGEN [3 SET PREF] Um in den Modus der Voreinstellungen zu gelangen, wählen Sie MODE- 3 SET- 3 SET PREF. Dieser Modus hat drei Optionen: 1 Hintergrundbeleuchtung, 2 Mass- einheiten und 3 Betriebsart. TIME 4.3.3.1. EINSTELLEN DER HINTERGRUND- BELEUCHTUNG [1 LIGHT] Abb. -
Seite 54: Pflege Und Wartung
5. PFLEGE UND WARTUNG Dieser Suunto Tauchcomputer ist ein hochentwickeltes Präzisionsinstrument. Behandeln Sie ihn auch dementsprechend. Er wurde entwickelt, um allen Härten und Anforderungen des Tauchsports standzuhalten. 5.1. WICHTIGE INFORMATIONEN TIEFENSENSOR Der eingebaute Tiefensensor des Tauchcomputers ist ein hochentwickeltes Bestandteil. Halten Sie den Bereich um den Tiefensensor frei von Schmutz, Sand, Staub und anderen Substanzen. -
Seite 55: Pflege Ihres Tauchcomputers
Händler unterzogen werden. Diese Revision beinhaltet einen generellen Check, den Batterieaustausch und eine Dichtigkeitsprü- fung. Für die Revision benötigt man spezielle Werkzeuge und Kennt- nisse. Daher ist es erforderlich, dafür einen autorisierten Suunto-Fach- händler aufzusuchen. Versuchen Sie nicht selbst an dem Gerät Eingriffe durchzuführen. -
Seite 56: Behandlung
Feuchtigkeit im Tauchcomputer entstanden sind, wenn die Anweisungen dieser Bedienungsanleitung nicht sorgfältig befolgt wurden. Im Falle eines Wassereintritts bringen Sie Ihren Tauchcomputer zu einem autorisierten Suunto- Händler. Nur ein autorisierter Suunto- Fachhändler sollte Servicearbeiten vornehmen. 5.5. BATTERIEAUSTAUSCH HINWEIS! Der Batteriewechsel muss mit äusserster Sorgfalt durchgeführt werden, um einen Wassereintritt in das Batteriefach oder den Computer auszuschliessen. -
Seite 57: Benötigte Werkzeuge
BATTERIE-KIT Falls Sie sich entschliessen, die Batterie selbst zu wechseln, benötigen Sie ein spezielles Suunto Batterie- Kit. Dieses Kit beinhaltet eine 3,0V Lithium Knopfzelle und einen neuen O- Ring. Beim Umgang mit der Batterie dürfen nicht beide Pole gleichzeitig berührt werden. Berühren Sie nicht die Oberfläche der Batterie mit blossen Fingern. - Seite 58 Deckel auf irgendwelche Verunreinigungen oder Beschädigungen. Wenn Sie Wasser oder eine Verschmutzung erkennen, bringen Sie den Tauchcomputer zu einem autorisierten Suunto- Händler zur Überprüfung. 8. Überprüfen Sie den O-Ring. Ein schadhafter O-Ring kann zu einem Leck führen. Werfen Sie den alten O-Ring weg, egal ob er noch verwendbar erscheint oder nicht.
- Seite 59 Deckel. Cobra-Konsole CB-71 mit Sicherheits Kopfstück SK-7 Ring K5606 Kompass 5517 V5844 Deckel des Batteriefachs mit Signal- Cobra- geber Displayschutz Cobra Gehäuse V5843 V5850 Konsolen- schraube O-Ring (3,5 x 16mm) K5664 K5609 Batterie- halter V5842 Cobra-Konsole Cobra-Konsole Batterie Vorderteil Rückteil...
-
Seite 60: Wechsel Des Displayschutzes
5.6. WECHSEL DES DISPLAYSCHUTZES Lösen Sie die vier Schrauben auf der Rückseite der Konsole und entfernen Sie den Rückdeckel. Nehmen Sie Computer und Displayschutz heraus. Setzen Sie einen neuen Displayschutz auf und bauen Sie den Computer wieder in die Konsole ein. -
Seite 61: Technische Beschreibung
6. TECHNISCHE BESCHREIBUNG 6.1. GRUNDLEGENDE FUNKTIONSWEISEN NULLZEITGRENZEN Die vom Tauchcomputer angegebenen Nullzeitgrenzen für den ersten Tauchgang einer Serie von Tauchgängen (siehe Tabellen 6.1. und 6.2.) sind für die meisten Tauchgänge auf eine bestimmte Tiefe etwas konservativer als die in der U.S. Navy- Tabelle eingetragenen Werte. -
Seite 62: Bergseetauchen
BERGSEETAUCHEN Der atmosphärische Druck ist in grösserer Höhe geringer als auf Meereshöhe. Nach dem Aufsuchen einer grösseren Höhe hat der Taucher, verglichen mit den Druckverhältnissen auf der verlassenen Höhe, ”zusätzlichen” Stickstoff in seinem Körper. Dieser ”zusätzliche” Stickstoff wird allmählich abgebaut und ein Gleichgewicht im Körper wird wieder hergestellt. -
Seite 63: Modell Der Reduzierten Gasblasenbildung (Suunto Rgbm)
Model) ist ein moderner Algorithmus, der sowohl gelöste als auch freie Gase in Geweben und Blut des Tauchers berücksichtigt. Er wurde in Zusammenarbeit zwischen Suunto und Bruce R. Wienke, BSc, MSc, PhD, entwickelt und basiert auf Laborversuchen und Daten aus Tauchgängen, welche auch von DAN zur Verfügung gestellte Daten beinhalten. -
Seite 64: Achtung Symbol - Anweisung Für Längere Ober- Flächenpause
ACHTUNG SYMBOL - ANWEISUNG FÜR LÄNGERE OBER- FLÄCHENPAUSE Bestimmte Tauchgangsmuster erhöhen das Risiko einer Dekompressionser- krankung, beispielsweise Wiederholungstauchgänge mit kurzer Oberflächenpause, Wiederholungstauchgänge auf einer grösseren Tiefe als der vorhergehende Tauchgang, mehrfache Aufstiege und Tauchgänge an mehreren Tagen hinterein- ander. Stellt der Computer diese Bedingungen fest, wird er zusätzlich zur Anpassung des RGBM-Algorithmus die Empfehlung ausgeben, die Oberflächenpause vor dem nächsten Tauchgang zu verlängern. -
Seite 65: Technische Angaben
6.4. TECHNISCHE ANGABEN Masse und Gewicht • Durchmesser: Breite 73mm [2,85 in], Länge 165mm [6,50 in]. • Höhe: 35mm [1,40 in]. • Gewicht: 210g [7,4 oz]. Tiefen-Messbereich: • Temperaturkompensierter Druck-Sensor. • Kalibriert in Salzwasser, Angaben im Süsswasser sind ca. 3% niedriger (Kalibrierung entspricht prEN 13319). - Seite 66 Es wird empfohlen, den Computer an einem trockenen Ort bei Zimmer- temperatur aufzubewahren. HINWEIS! Setzen Sie den Computer nicht direktem Sonnenlicht aus! Modell zur Berechnung der Gewebe: • Suunto RGBM Algorithmus (entwickelt von Suunto und Bruce R. Wienke) • 9 Gewebegruppen •...
- Seite 67 Batterie: • Eine 3,0V Lithium-Batterie CR 2450 (K5597) und O-Ring 1,78mm x 31,47mm 70 ShA (K5664). • Lagerfähigkeit: bis zu drei Jahren • Batteriewechsel: Alle zwei Jahre oder öfter, abhängig vom Gebrauch. • Lebensdauer bei 20°C [68°F]: - 0 Tauchgänge/Jahr ->...
-
Seite 68: Garantie
Informationen zu einem Garantieanspruch finden Sie in der Verpackung Ihres Tauchcomputers. Suunto gewährt dem Ersteigentümer des Computers eine Garantie von zwei Jahren auf Verarbeitung und Material, bezogen auf nachfolgend aufgeführte Bedingungen: Der Tauchcomputer soll ausschliesslich durch einen autorisierten Suunto Händler repariert bzw. -
Seite 69: Stichwortverzeichnis
8. STICHWORTVERZEICHNIS Abkürzung für Aufstiegsgeschwindigkeit. ASC RATE ASC TIME Abkürzung für Aufstiegszeit. Aufstiegsgeschwindigkeit Die Geschwindigkeit, mit der ein Taucher zur Oberfläche aufsteigt Die minimale Zeit für einen Aufstieg zur Oberfläche bei einem Aufstiegszeit dekompressionspflichtigen Tauchgang. Äquivalente Luft-Tiefe Tabelle, die entsprechende Zeiten für den Einsatz von Pressluft bereitstellt. - Seite 70 Abkürzung für ”enriched air nitrox” = sauerstoffangereicherte Luft. ”Enriched Air Nitrox” Wird auch ”Nitrox” oder ”Enriched Air” = EANx genannt. Diese Luft wurde mit Sauerstoff angereichert. Standardmässige Mischverhältnisse sind EAN 32 (NOAA Nitrox I = NN I) und EAN36 (NOAA Nitrox II = NN II). ”Floor”/Deko-Grenze Untere Tiefe/Grenze, an der alle Gewebegruppen mit der Entsättigung beginnen.
- Seite 71 Abkürzung für Sauerstoffgrenzbereich (Oxygen Limit Fraction). Abkürzung für Sauerstofftoleranzeinheit (Oxygen Tolerance Unit). Oxygen Limit Fraction Ein von Suunto verwendeter Begriff, der den Wert beschreibt, der in der Balkensegmentanzeige für die Sauerstofftoxizität erscheint. Dieser Wert richtet sich entweder nach den ZNS% oder dem OTU%.
