Proline Cubemass C 100 PROFINET

Fernbedienung

Serviceschnittstelle
Endress+Hauser
Gehäuseausführung "Kompakt, Alu beschichtet"
Die Vor-Ort-Anzeige ist auf das Hauptelektronikmodul gesteckt. Die elektronische Verbin-
dung zwischen Vor-Ort-Anzeige und Hauptelektronikmodul erfolgt über ein Verbindungs-
kabel.
Bei einigen Arbeiten am Messgerät (z.B. elektrischer Anschluß) ist es sinnvoll die Vor-Ort-
Anzeige vom Hauptelektronikmodul zu trennen:
1. Seitliche Verriegelungstasten der Vor-Ort-Anzeige zusammendrücken.
2. Vor-Ort-Anzeige vom Hauptelektronikmodul ziehen. Dabei auf die Länge des Verbin-
dungskabels achten.
Nach Abschluss der Arbeit Vor-Ort-Anzeige wieder aufstecken.
Via PROFINET-Netzwerk
Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFINET verfügbar.
Sterntopologie

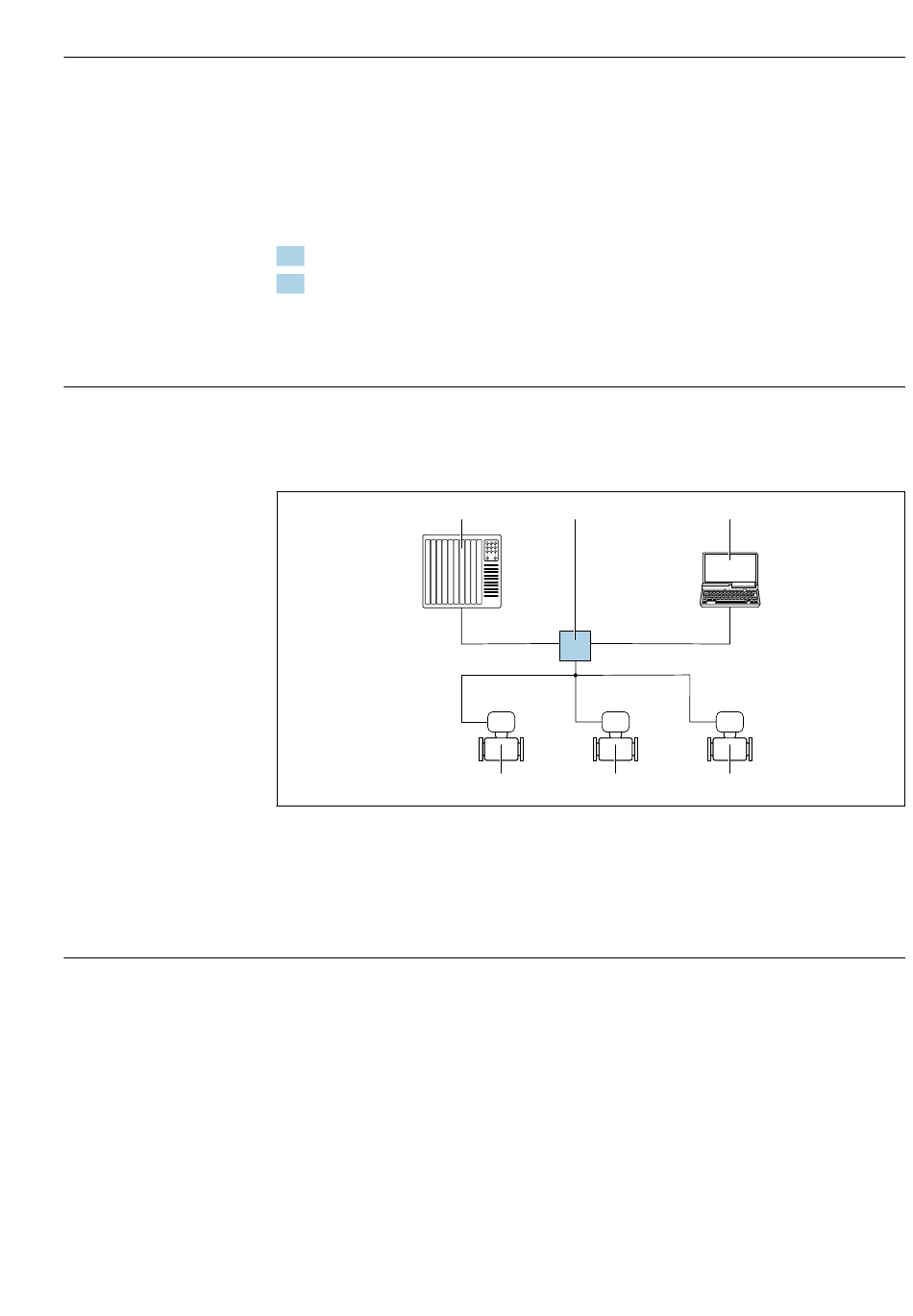

 17 Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Sterntopologie
1 Automatisierungssystem, z.B. Simatic S7 (Siemens)
2 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu-
ter mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"
3 Switch, z.B. Scalance X204 (Siemens)
4 Messgerät
Via Service-Schnittstelle (CDI-RJ45)
1 3
4 4
Technische Daten
2
4
A0026545
145
