Elektrischer Anschluss
28
7.2.3

Klemmenbelegung

Messumformer
Anschlussvariante PROFINET
Bestellmerkmal "Ausgang", Option R
Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern
bestellt werden.
Verfügbare Anschlussarten
Bestellmerkmal
"Gehäuse"
Ausgang
Optionen Gerätestecker
A, B →  29
Optionen Gerätestecker
A, B, C →  29
Bestellmerkmal "Gehäuse":
• Option A: Kompakt, beschichtet Alu
• Option B: Kompakt, hygienisch, rostfrei
• Option C: Ultrakompakt, hygienisch, rostfrei

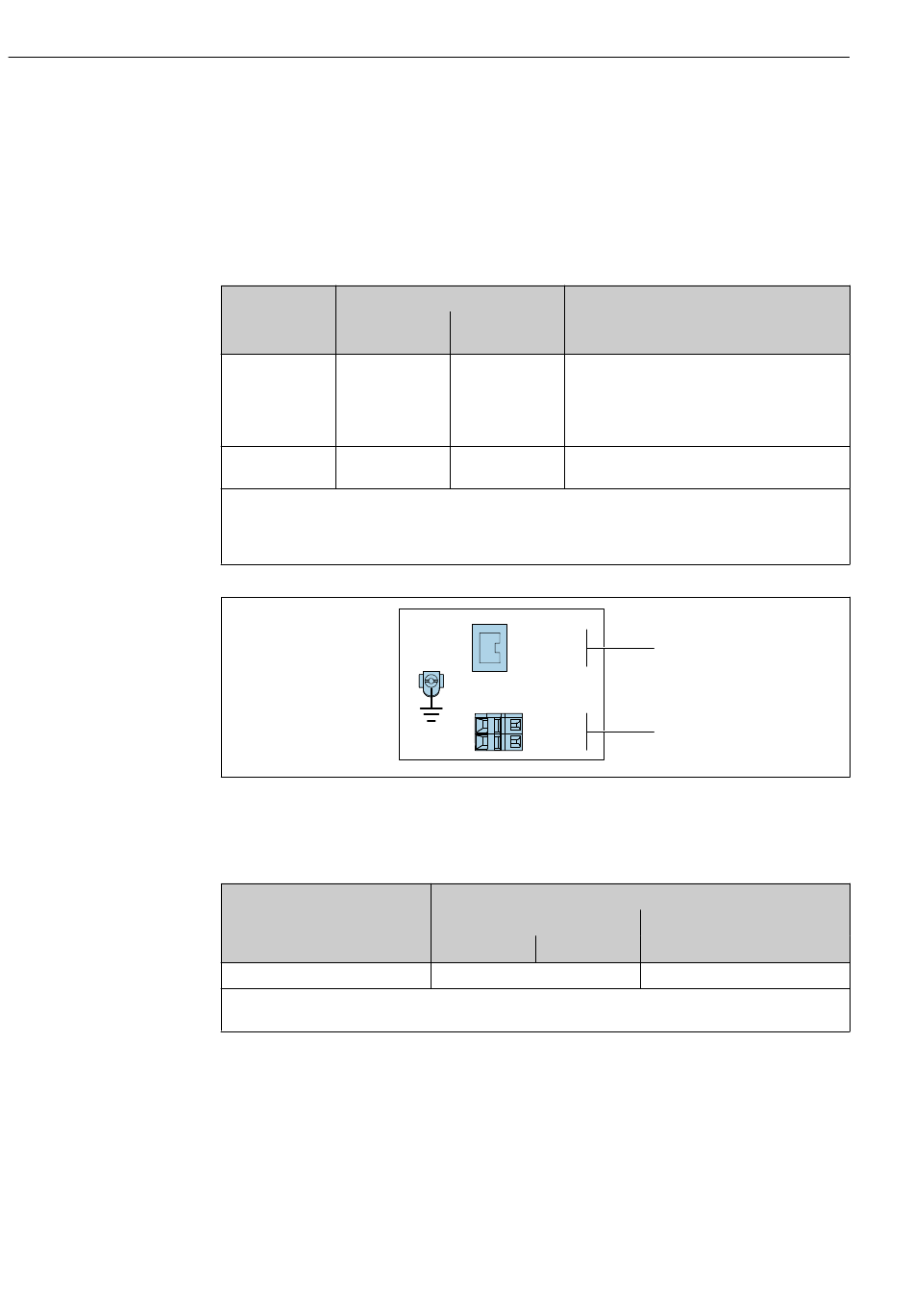

 7 Klemmenbelegung PROFINET
1 Energieversorgung: DC 24 V
2 PROFINET
Bestellmerkmal
"Ausgang"
Option R
Bestellmerkmal "Ausgang":
Option R: PROFINET
Proline Cubemass C 100 PROFINET
Mögliche Auswahl Bestellmerkmal
Energie-
"Elektrischer Anschluss"
versorgung
Klemmen • Option L: Stecker M12x1 + Gewinde NPT ½"
• Option N: Stecker M12x1 + Verschraubung
M20
• Option P: Stecker M12x1 + Gewinde G ½"
• Option U: Stecker M12x1 + Gewinde M20
Gerätestecker Option Q: 2 x Stecker M12x1
→  29
1 +
L
_
2
L
Klemmennummer
Energieversorgung
2 (L–) 1 (L+)
DC 24 V
2
1
A0017054
Ausgang
Gerätestecker M12x1
PROFINET
