Technische Daten
Fernbedienung
140
Anzeigeelement
• 4-zeilige Flüssigkristall-Anzeige mit je 16 Zeichen.
• Hintergrundbeleuchtung weiß, bei Gerätefehler rot.
• Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurier-
bar.
• Zulässige Umgebungstemperatur für die Anzeige: –20 ... +60 °C (–4 ... +140 °F). Außer-
halb des Temperaturbereichs kann die Ablesbarkeit der Anzeige beeinträchtigt sein.
Vor-Ort-Anzeige vom Hauptelektronikmodul trennen
Die Vor-Ort-Anzeige muss nur bei der Gehäuseausführung "Kompakt, Alu beschichtet"
von Hand vom Hauptelektronikmodul getrennt werden. Bei den Gehäuseausführun-
gen "Kompakt, hygienisch, rostfrei" und "Ultrakompakt, hygienisch, rostfrei" ist die
Vor-Ort-Anzeige im Gehäusedeckel integriert und wird beim Öffnen des Gehäusede-
ckels vom Hauptelektronikmodul gezogen.
Gehäuseausführung "Kompakt, Alu beschichtet"
Die Vor-Ort-Anzeige ist auf das Hauptelektronikmodul gesteckt. Die elektronische Verbin-
dung zwischen Vor-Ort-Anzeige und Hauptelektronikmodul erfolgt über ein Verbindungs-
kabel.
Bei einigen Arbeiten am Messgerät (z.B. elektrischer Anschluß) ist es sinnvoll die Vor-Ort-
Anzeige vom Hauptelektronikmodul zu trennen:
1. Seitliche Verriegelungstasten der Vor-Ort-Anzeige zusammendrücken.
2. Vor-Ort-Anzeige vom Hauptelektronikmodul ziehen. Dabei auf die Länge des Verbin-
dungskabels achten.
Nach Abschluss der Arbeit Vor-Ort-Anzeige wieder aufstecken.
Via PROFINET-Netzwerk
Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFINET verfügbar.

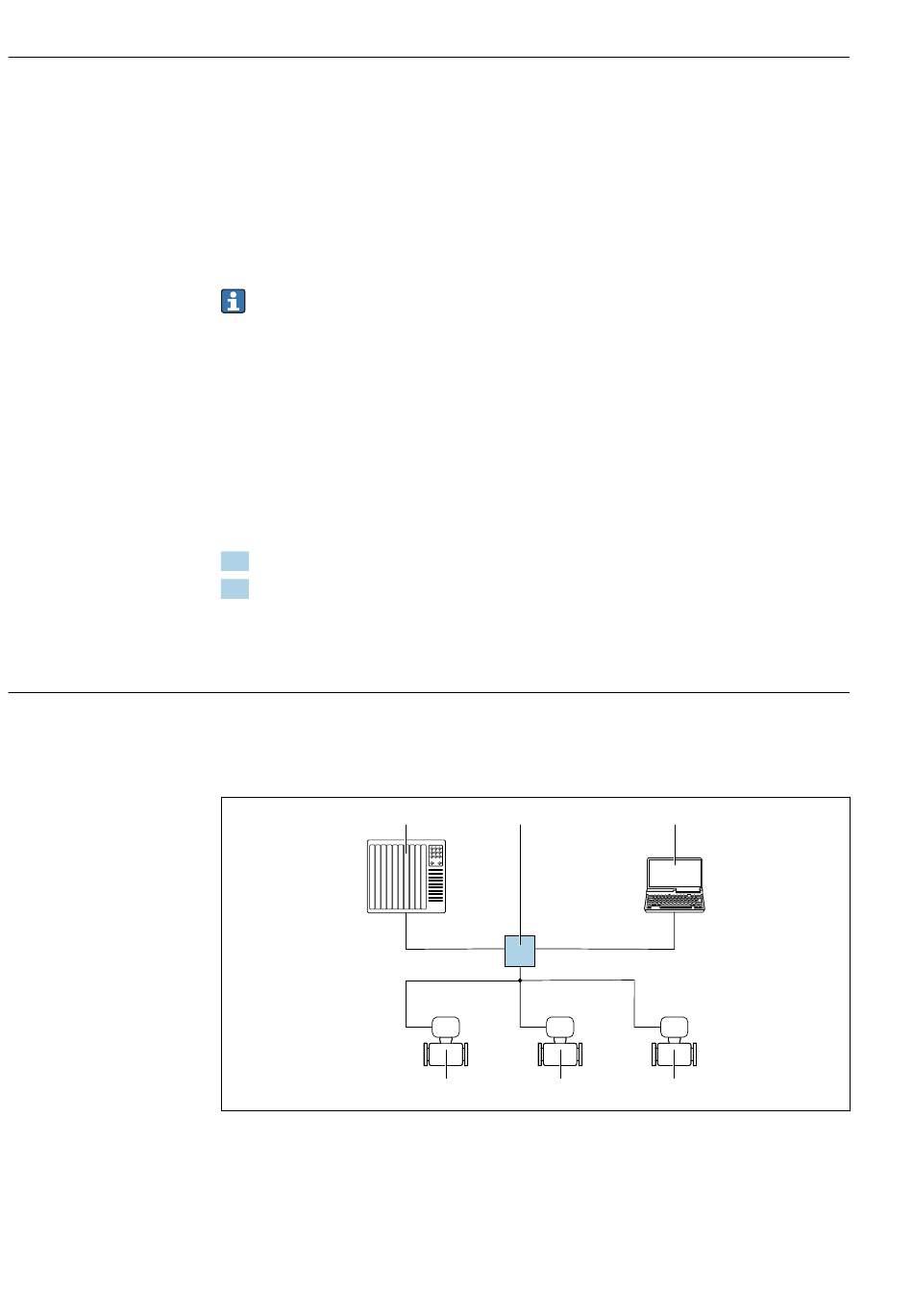

Sterntopologie
19
Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Sterntopologie
1
Automatisierungssystem, z.B. Simatic S7 (Siemens)
2
Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu-
ter mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"
3
Switch, z.B. Scalance X204 (Siemens)
4
Messgerät
1
3
4
4
Proline Promass E 100 PROFINET
2
4
Endress+Hauser
A0026545
