Montage
20
DN
[mm]
1
2
4
6

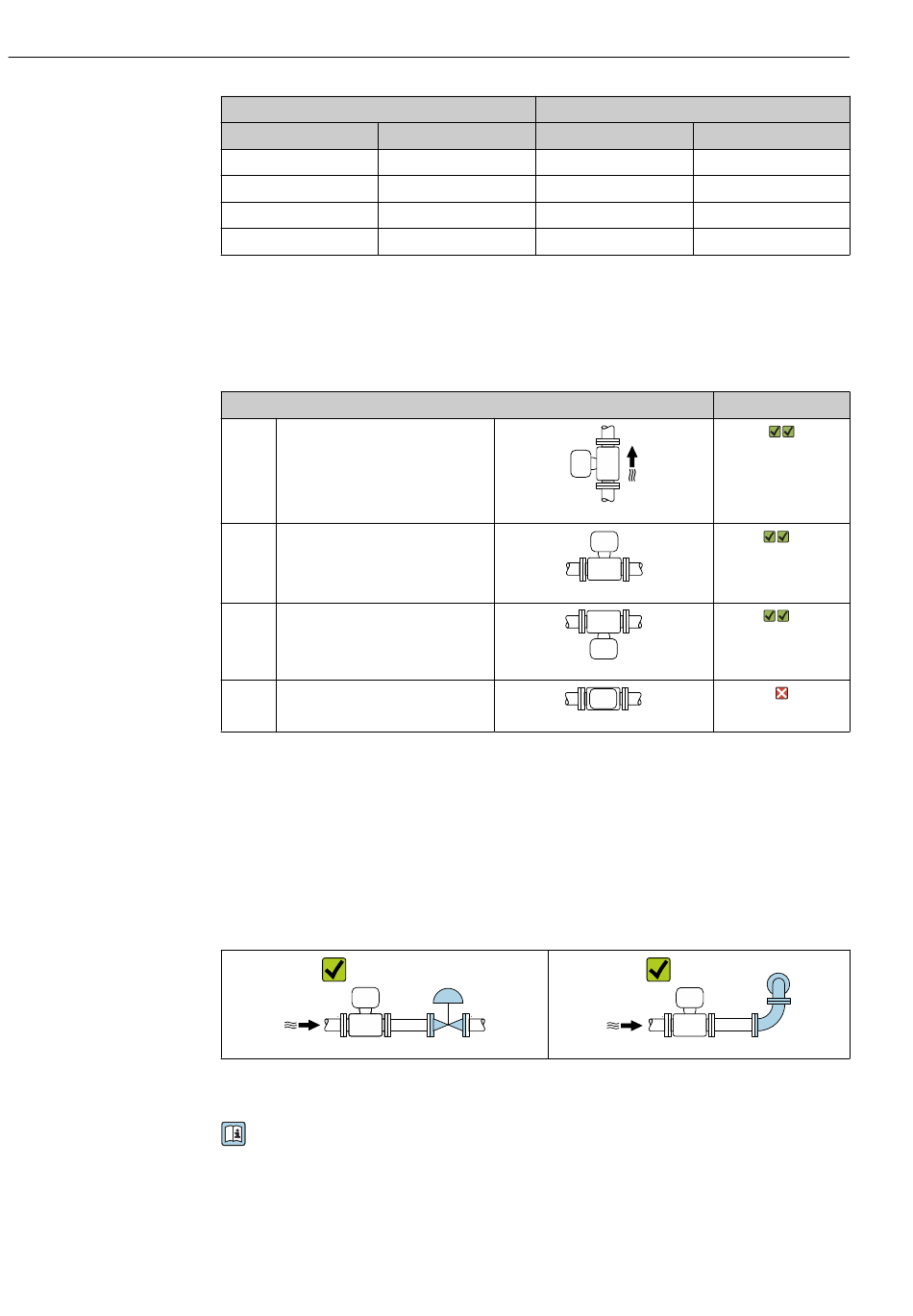

Einbaulage
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei-
tung).
A
Vertikale Einbaulage
B
Horizontale Einbaulage Messumfor-
mer oben
C
Horizontale Einbaulage Messumfor-
mer unten
D
Horizontale Einbaulage Messumfor-
mer seitlich
1)
Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
2)
Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maxi-
male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
Ein- und Auslaufstrecken
Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile,
Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen
→ 21.
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau" .
Proline Cubemass C 100 PROFINET
[in]
[mm]
¹⁄₂₄
0,8
¹⁄₁₂
1,5
¹⁄₈
3,0
¹⁄₄
5,0
Einbaulage
A0029322
Ø Blende, Rohrverengung
[in]
0,03
0,06
0,12
0,20
Empfehlung
A0015591
A0015589
A0015590
A0015592
Endress+Hauser
1)
2)
A0029323
Inhalt
sverzeichnis
Vorherige
Seite
Nächste
Seite
1
...
17
18
19
20
21
22
23
24
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Cubemass C 100 PROFINET
Durchflussmesser Endress+Hauser Proline Cubemass C 100 PROFIBUS DP Betriebsanleitung
Coriolis-durchflussmessgerät (148 Seiten)
Durchflussmesser Endress+Hauser Proline Promass F 100 PROFIBUS DP Betriebsanleitung
Coriolis-durchflussmessgerät (138 Seiten)
Durchflussmesser Endress+Hauser Proline Cubemass C 100 PROFIBUS DP Betriebsanleitung
Coriolis-durchflussmessgerät (130 Seiten)
Messgeräte Endress+Hauser Proline Cubemass C 100 Betriebsanleitung
Coriolis-durchflussmessgerät/ethernet/ip (124 Seiten)
Durchflussmesser Endress+Hauser Proline Cubemass C 100 EtherNet/IP Betriebsanleitung
Coriolis-durchflussmessgerät (114 Seiten)
Messgeräte Endress+Hauser Proline Cubemass C 100 Betriebsanleitung
Coriolis-durchflussmessgerät (106 Seiten)
Durchflussmesser Endress+Hauser Proline Cubemass C 100 Technische Information
Coriolis-durchflussmessgerät (76 Seiten)
Durchflussmesser Endress+Hauser Proline Cubemass C 100 Technische Information
Coriolis-durchflussmessgerät (76 Seiten)
Durchflussmesser Endress+Hauser Proline Cubemass C 100 Kurzanleitung
Coriolis-durchflussmessgerät (52 Seiten)
Durchflussmesser Endress+Hauser Proline Promass F 100 HART Betriebsanleitung
Coriolis-durchflussmessgerät (122 Seiten)
Durchflussmesser Endress+Hauser Proline Cubemass C 100 HART Betriebsanleitung
Coriolis-durchflussmessgerät (128 Seiten)
Durchflussmesser Endress+Hauser CNGmass Betriebsanleitung
Modbus rs485 (92 Seiten)
Durchflussmesser Endress+Hauser CNGmass Technische Information
Coriolis-massedurchfluss-messsystem für cng-betankung (compressed natural gas) (20 Seiten)
Durchflussmesser Endress+Hauser Proline Cubemass C 300 Betriebsanleitung
Coriolis-durchflussmessgerät modbus rs485 (216 Seiten)
Durchflussmesser Endress+Hauser Proline Cubemass C 500 Betriebsanleitung
(286 Seiten)
Durchflussmesser Endress+Hauser Cubemass 100 Technische Information
Coriolis-durchflussmessgerät (68 Seiten)
Verwandte Inhalte für Endress+Hauser Proline Cubemass C 100 PROFINET
Ceraphant PTC31B Einfluss Der Einbaulage
Endress+Hauser Ceraphant PTC31B
Ceraphant PTC31B Einfluss Der Einbaulage
Endress+Hauser Ceraphant PTC31B
Proline t-mass F 300 Einbaulage
Endress+Hauser Proline t-mass F 300
Proline Promag W 300 EtherNet/IP Einbaulage
Endress+Hauser Proline Promag W 300 EtherNet/IP
Proline Promag W 300 Modbus RS485 Einbaulage
Endress+Hauser Proline Promag W 300 Modbus RS485
Proline Promag W 300 PROFIBUS PA Einbaulage
Endress+Hauser Proline Promag W 300 PROFIBUS PA
Proline Promass E 500 PROFIBUS PA Einbaulage
Endress+Hauser Proline Promass E 500 PROFIBUS PA
Proline Promass E 500 PROFINET Einbaulage
Endress+Hauser Proline Promass E 500 PROFINET
Proline Promass E 500 Modbus RS485 Einbaulage
Endress+Hauser Proline Promass E 500 Modbus RS485
Proline Promag H 500 Modbus RS485 Einbaulage
Endress+Hauser Proline Promag H 500 Modbus RS485
Proline Promass F 200 Einbaulage
Endress+Hauser Proline Promass F 200
Proline Promass X 500 PROFINET Einbaulage
Endress+Hauser Proline Promass X 500 PROFINET
Proline Promass A 200 HART Einbaulage
Endress+Hauser Proline Promass A 200 HART
Micropilot S FMR533 Einbaulage
Endress+Hauser Micropilot S FMR533
Proline Promass A 300 EtherNet/IP Einbaulage
Endress+Hauser Proline Promass A 300 EtherNet/IP
Proline Promag P 500 PROFINET Einbaulage
Endress+Hauser Proline Promag P 500 PROFINET
Inhaltsverzeichnis
Drucken
Lesezeichen umbenennen
Lesezeichen löschen?
Möchten Sie es aus Ihren Handbüchern löschen?
Anmelden
Anmelden
ODER
Mit Facebook anmelden
Mit Google anmelden
Anleitung hochladen
Von PC hochladen
Von URL hochladen
