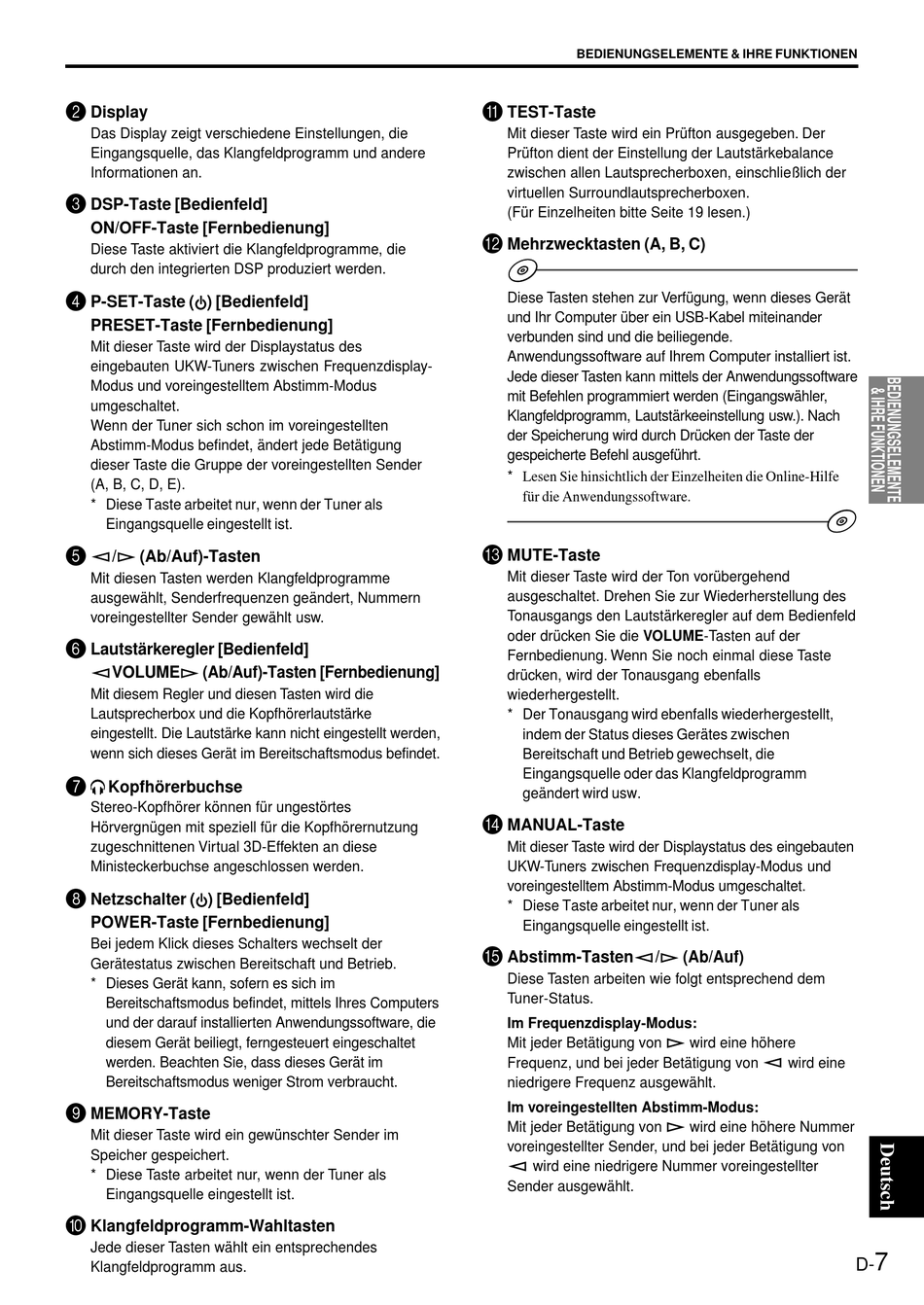

Yamaha RP-U200 Bedienungsanleitung Seite 9

2
Display
Das Display zeigt verschiedene Einstellungen, die
Eingangsquelle, das Klangfeldprogramm und andere
Informationen an.
3
DSP-Taste [Bedienfeld]
ON/OFF-Taste [Fernbedienung]
Diese Taste aktiviert die Klangfeldprogramme, die
durch den integrierten DSP produziert werden.
4
P-SET-Taste ( ) [Bedienfeld]
PRESET-Taste [Fernbedienung]
Mit dieser Taste wird der Displaystatus des
eingebauten UKW-Tuners zwischen Frequenzdisplay-
Modus und voreingestelltem Abstimm-Modus
umgeschaltet.
Wenn der Tuner sich schon im voreingestellten
Abstimm-Modus befindet, ändert jede Betätigung
dieser Taste die Gruppe der voreingestellten Sender
(A, B, C, D, E).
* Diese Taste arbeitet nur, wenn der Tuner als
Eingangsquelle eingestellt ist.
5
/ (Ab/Auf)-Tasten
Mit diesen Tasten werden Klangfeldprogramme
ausgewählt, Senderfrequenzen geändert, Nummern
voreingestellter Sender gewählt usw.
6
Lautstärkeregler [Bedienfeld]
VOLUME (Ab/Auf)-Tasten [Fernbedienung]
Mit diesem Regler und diesen Tasten wird die
Lautsprecherbox und die Kopfhörerlautstärke
eingestellt. Die Lautstärke kann nicht eingestellt werden,
wenn sich dieses Gerät im Bereitschaftsmodus befindet.
7
Kopfhörerbuchse
Stereo-Kopfhörer können für ungestörtes
Hörvergnügen mit speziell für die Kopfhörernutzung
zugeschnittenen Virtual 3D-Effekten an diese
Ministeckerbuchse angeschlossen werden.
8
Netzschalter ( ) [Bedienfeld]
POWER-Taste [Fernbedienung]
Bei jedem Klick dieses Schalters wechselt der
Gerätestatus zwischen Bereitschaft und Betrieb.
* Dieses Gerät kann, sofern es sich im
Bereitschaftsmodus befindet, mittels Ihres Computers
und der darauf installierten Anwendungssoftware, die
diesem Gerät beiliegt, ferngesteuert eingeschaltet
werden. Beachten Sie, dass dieses Gerät im
Bereitschaftsmodus weniger Strom verbraucht.
9
MEMORY-Taste
Mit dieser Taste wird ein gewünschter Sender im
Speicher gespeichert.
* Diese Taste arbeitet nur, wenn der Tuner als
Eingangsquelle eingestellt ist.
0
Klangfeldprogramm-Wahltasten
Jede dieser Tasten wählt ein entsprechendes
Klangfeldprogramm aus.
BEDIENUNGSELEMENTE & IHRE FUNKTIONEN
A
TEST-Taste
Mit dieser Taste wird ein Prüfton ausgegeben. Der
Prüfton dient der Einstellung der Lautstärkebalance
zwischen allen Lautsprecherboxen, einschließlich der
virtuellen Surroundlautsprecherboxen.
(Für Einzelheiten bitte Seite 19 lesen.)
B
Mehrzwecktasten (A, B, C)
Diese Tasten stehen zur Verfügung, wenn dieses Gerät
und Ihr Computer über ein USB-Kabel miteinander
verbunden sind und die beiliegende.
Anwendungssoftware auf Ihrem Computer installiert ist.
Jede dieser Tasten kann mittels der Anwendungssoftware
mit Befehlen programmiert werden (Eingangswähler,
Klangfeldprogramm, Lautstärkeeinstellung usw.). Nach
der Speicherung wird durch Drücken der Taste der
gespeicherte Befehl ausgeführt.
* Lesen Sie hinsichtlich der Einzelheiten die Online-Hilfe
für die Anwendungssoftware.
C
MUTE-Taste
Mit dieser Taste wird der Ton vorübergehend
ausgeschaltet. Drehen Sie zur Wiederherstellung des
Tonausgangs den Lautstärkeregler auf dem Bedienfeld
oder drücken Sie die VOLUME-Tasten auf der
Fernbedienung. Wenn Sie noch einmal diese Taste
drücken, wird der Tonausgang ebenfalls
wiederhergestellt.
* Der Tonausgang wird ebenfalls wiederhergestellt,
indem der Status dieses Gerätes zwischen
Bereitschaft und Betrieb gewechselt, die
Eingangsquelle oder das Klangfeldprogramm
geändert wird usw.
D
MANUAL-Taste
Mit dieser Taste wird der Displaystatus des eingebauten
UKW-Tuners zwischen Frequenzdisplay-Modus und
voreingestelltem Abstimm-Modus umgeschaltet.
* Diese Taste arbeitet nur, wenn der Tuner als
Eingangsquelle eingestellt ist.
E
Abstimm-Tasten /
Diese Tasten arbeiten wie folgt entsprechend dem
Tuner-Status.
Im Frequenzdisplay-Modus:
Mit jeder Betätigung von
Frequenz, und bei jeder Betätigung von
niedrigere Frequenz ausgewählt.
Im voreingestellten Abstimm-Modus:
Mit jeder Betätigung von
voreingestellter Sender, und bei jeder Betätigung von
wird eine niedrigere Nummer voreingestellter
Sender ausgewählt.
(Ab/Auf)
wird eine höhere
wird eine
wird eine höhere Nummer
D-
7
