Inbetriebnahme
38
Verdünnungsmodul einbauen
Das Verdünnungsmodul wird vorkonfektioniert ausgeliefert.
Einbau:
Lösen Sie den Probenpumpenschlauch vom Schlauchverbinder nach Ventil 1 (→ å 21,
1.
Pos. 4).
2.
Schließen Sie den Probenschlauch des Verdünnungsmoduls (schwarz/schwarz oder gelb/
blau, je nach Ausführung) an den jetzt freien Schlauchverbinder an.
3.
Verbinden Sie das T-Stück (Pos. 1) des Verdünnungsmoduls mit dem Eingang der Proben-
pumpe (Schlauchkassette K1). Verwenden Sie dafür den Original-Probenpumpenschlauch.
4.
Setzen Sie das Verdünnungsmodul auf die freien Schlauchkassetten-Positionen der Proben-
pumpe.
5.
Schließen Sie an den freien Ausgang des T-Stücks (Pos. 1) einen Ablaufschlauch an (O).
Verlegen Sie diesen Schlauch so im Gerät, dass er mindestens 20 cm nach oben und danach
in den offenen Auslauf führt. Dadurch vermeiden Sie, dass der Schlauch leer läuft.
HINWEIS
Messfehler infolge gestörtem Ablauf vom Photometer
Rückstau, Siphoneffekte o.ä. beinträchtigen den Probenablauf und führen zu Messfehlern
► Verbinden Sie nicht die Ablaufschläuche des Verdünnungsmoduls und des Photometers.

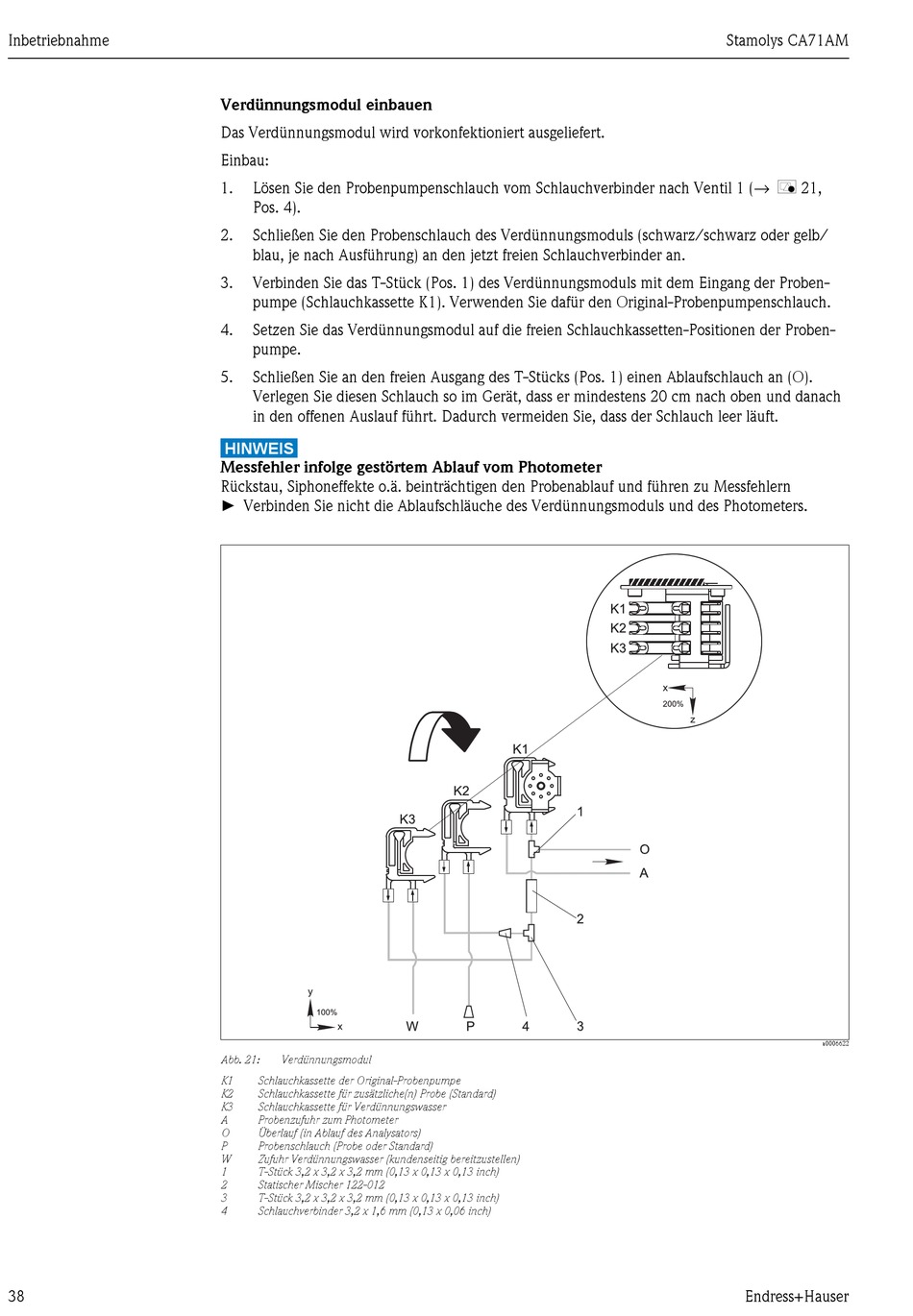

Abb. 21:
Verdünnungsmodul
K1
Schlauchkassette der Original-Probenpumpe
K2
Schlauchkassette für zusätzliche(n) Probe (Standard)
K3
Schlauchkassette für Verdünnungswasser
A
Probenzufuhr zum Photometer
O
Überlauf (in Ablauf des Analysators)
P
Probenschlauch (Probe oder Standard)
W
Zufuhr Verdünnungswasser (kundenseitig bereitzustellen)
1
T-Stück 3,2 x 3,2 x 3,2 mm (0,13 x 0,13 x 0,13 inch)
2
Statischer Mischer 122-012
3
T-Stück 3,2 x 3,2 x 3,2 mm (0,13 x 0,13 x 0,13 inch)
4
Schlauchverbinder 3,2 x 1,6 mm (0,13 x 0,06 inch)
Stamolys CA71AM
a0006622
