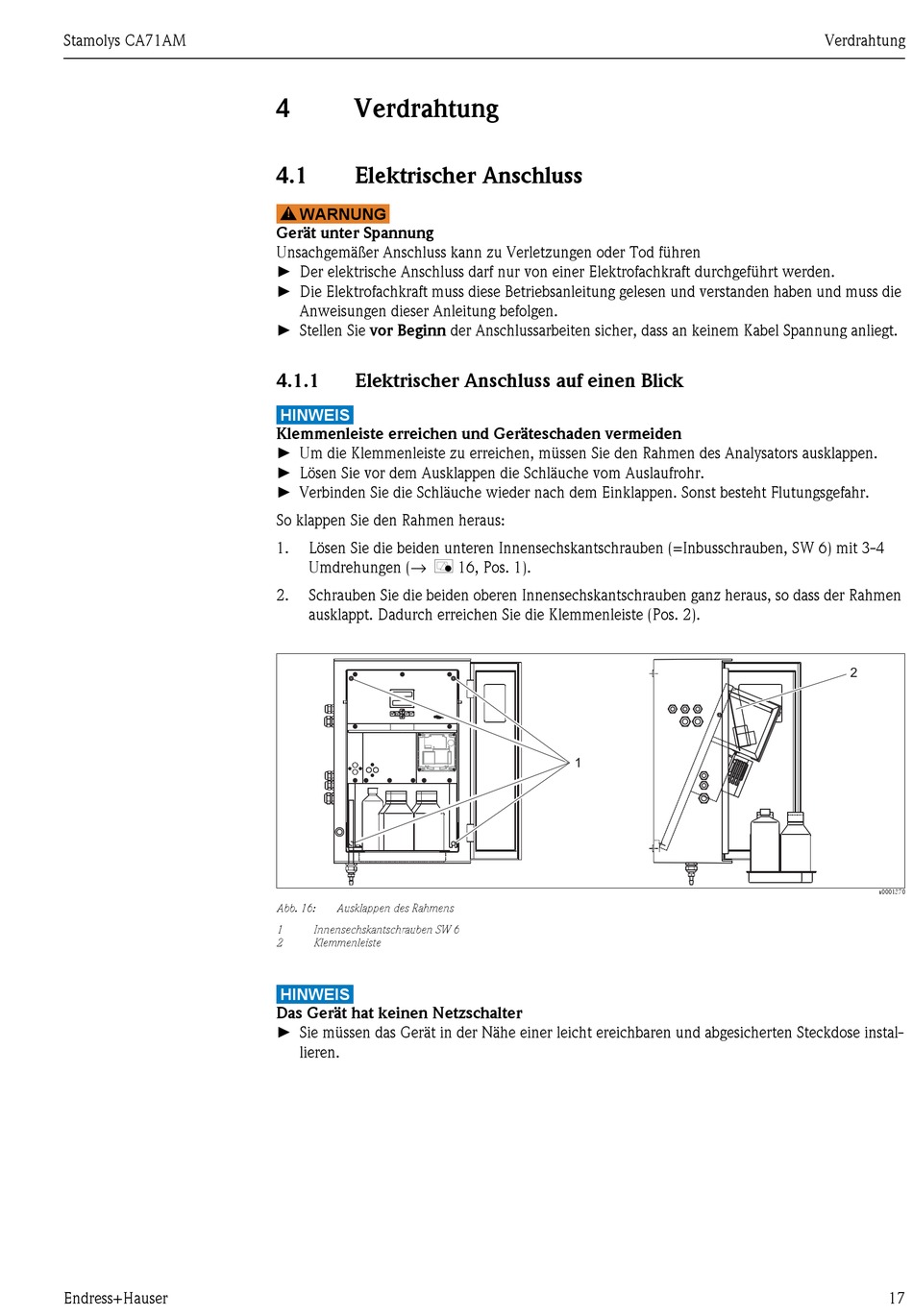

Stamolys CA71AM
Endress+Hauser
4

Verdrahtung

4.1

Elektrischer Anschluss

WARNUNG
!
Gerät unter Spannung
Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen
► Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
► Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die
Anweisungen dieser Anleitung befolgen.
► Stellen Sie vor Beginn der Anschlussarbeiten sicher, dass an keinem Kabel Spannung anliegt.
4.1.1

Elektrischer Anschluss auf einen Blick

HINWEIS
Klemmenleiste erreichen und Geräteschaden vermeiden
► Um die Klemmenleiste zu erreichen, müssen Sie den Rahmen des Analysators ausklappen.
► Lösen Sie vor dem Ausklappen die Schläuche vom Auslaufrohr.
► Verbinden Sie die Schläuche wieder nach dem Einklappen. Sonst besteht Flutungsgefahr.
So klappen Sie den Rahmen heraus:
1.
Lösen Sie die beiden unteren Innensechskantschrauben (=Inbusschrauben, SW 6) mit 3-4
Umdrehungen (→ å 16, Pos. 1).
2.
Schrauben Sie die beiden oberen Innensechskantschrauben ganz heraus, so dass der Rahmen
ausklappt. Dadurch erreichen Sie die Klemmenleiste (Pos. 2).
M
E
K
RS 232
Abb. 16:
Ausklappen des Rahmens
1
Innensechskantschrauben SW 6
2
Klemmenleiste
HINWEIS
Das Gerät hat keinen Netzschalter
► Sie müssen das Gerät in der Nähe einer leicht ereichbaren und abgesicherten Steckdose instal-
lieren.
1
Verdrahtung
2
a0001370
17
