Getriebeteile Montieren - Fein BOZ 32-4M Reparaturanleitung

Bohrmaschinen
Montage

9.1.3 Getriebeteile montieren

Schritte, die abgeschlossen sein müssen:
- Kupplung und Wellen montieren
- Schaltknopf montieren
2
1
C-SC_CSSM
3 4
F
Version 1.0
Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

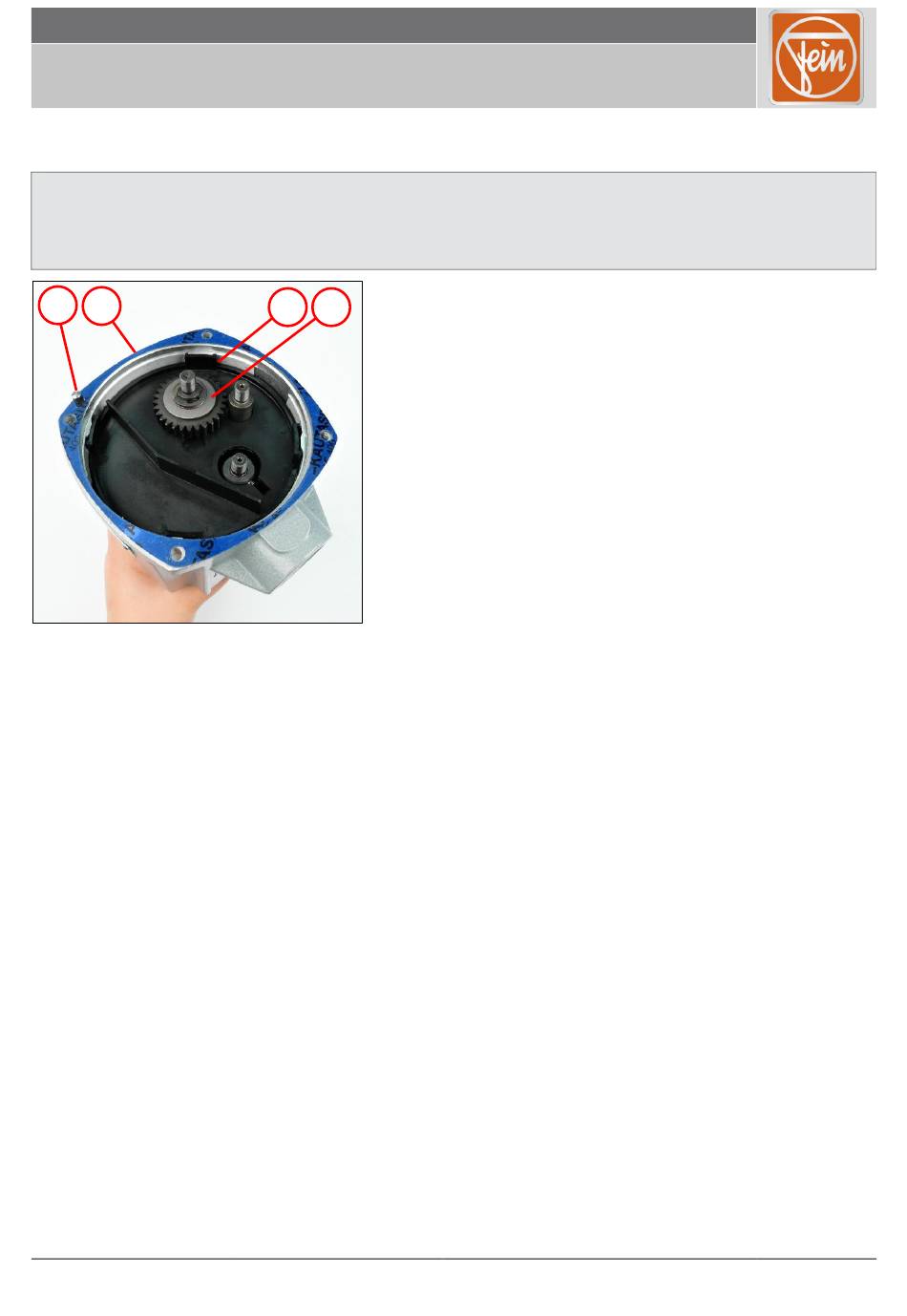

1. Die Dichtung (1) platzieren.
2. Den Bolzen (2) platzieren.
3. Das Abdeckblech (3) platzieren.
4. Die Kupplung (4) platzieren.
5. Das Getriebe mit 90 g Fett befüllen.
01.01.2019 Seite 32 von 47
