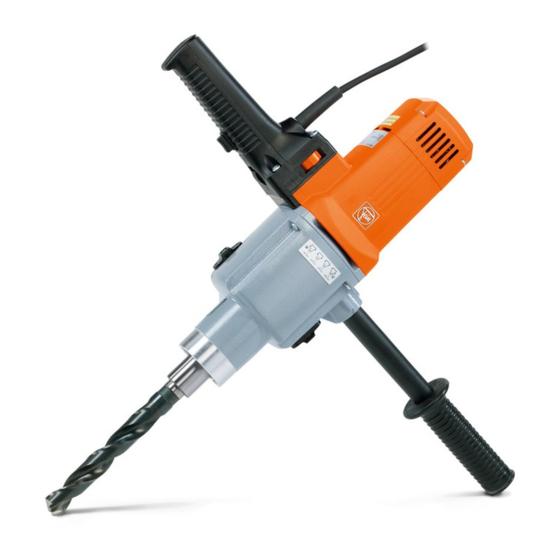

Fein BOZ 32-4M Reparaturanleitung
  1. Anleitungen
  2. Marken
  3. Fein Anleitungen
  4. Bohrmaschinen
  5. BOZ 32-4M
  6. Reparaturanleitung

Fein BOZ 32-4M Reparaturanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bohrmaschinen
Reparaturanleitung
Gültig für:
BOZ 32-4M

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fein BOZ 32-4M

Inhaltszusammenfassung für Fein BOZ 32-4M

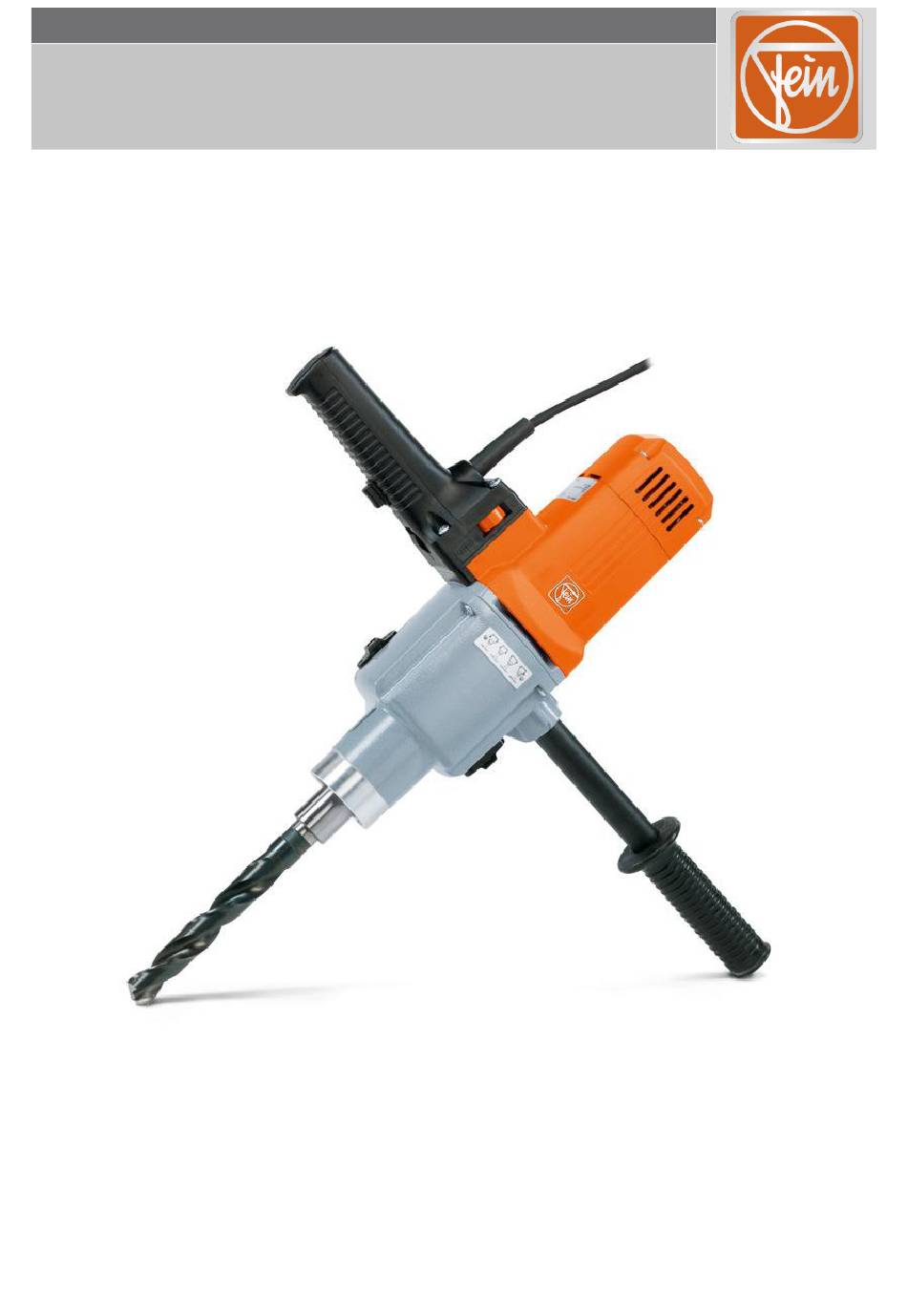

  • Seite 1 Bohrmaschinen Reparaturanleitung Gültig für: BOZ 32-4M...

  • Seite 2: Inhaltsverzeichnis

    Schaltknopf entfernen ....................... 24 8.4.3 Kupplung und Wellen entfernen ..................25 Montage ............................28 C-SC_CSSM Version 1.0 01.01.2019 Seite 2 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 3 Kohlenbürsten montieren ......................44 Zusatz-Handgriff montieren ...................... 46 10 Prüfung nach Reparatur ........................47 C-SC_CSSM Version 1.0 01.01.2019 Seite 3 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 4: Beschriebene Gerätetypen

    Diese Reparaturanleitung beschreibt die Reparatur folgender Gerätetypen: Gerätetyp Materialnummer BOZ 32-4M 7 202 51 ..C-SC_CSSM Version 1.0 01.01.2019 Seite 4 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 5: Technische Daten

    Die Störungssuche aller Geräte finden Sie im elektronischen Informationssystem von FEIN. Spezifische Prüfvorgaben und Messwerte Die aktuellen Prüfdaten aller Geräte finden Sie im elektronischen Informationssystem von FEIN. Sonderwerkzeuge, Schmier- und Hilfsstoffe Der Sonderwerkzeugekatalog und die bei FEIN erhältlichen Schmierstoffe und Gebindegrößen finden Sie im elektronischen Informationssystem von FEIN.

  • Seite 6: Hinweise Und Vorschriften

    Haftungsausschluss Die Inhalte dieser Dokumentation wurden sorgfältig geprüft und nach bestem Wissen erstellt. Die C. & E. Fein GmbH übernimmt keinerlei Gewähr für die Vollständigkeit, Aktualität, Qualität und Korrektheit der bereitgestellten Informationen. Haftungsansprüche gegen die C. & E. Fein GmbH, welche sich auf Schäden materieller oder ideeller Art beziehen, die durch die Nutzung oder Nichtnutzung der dargebotenen Informationen bzw.

  • Seite 7: Verwendete Symbole

    Kennzeichnet Hinweise, die Informationen oder Anweisungen geben, die zum besseren Verständnis und einer effektiveren Nutzung des Produkts beitragen können. Teil der Navigationsoberfläche. C-SC_CSSM Version 1.0 01.01.2019 Seite 7 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 8: Sicherheitshinweise

    Schädigung des Produkts oder seiner Umgebung. Maßnahme, die ergriffen werden muss, um diese Gefahr zu vermeiden. C-SC_CSSM Version 1.0 01.01.2019 Seite 8 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 9: Information

    Kennzeichnet Hinweise, die Informationen oder Anweisungen geben, die zum besseren Verständnis und einer effektiveren Nutzung des Produkts beitragen können. NFORMATION Anwendungstipp C-SC_CSSM Version 1.0 01.01.2019 Seite 9 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 10: Benötigte Werkzeuge, Schmier- Und Hilfsstoffe

    3 13 49 079 00 0 270 g Getriebe Loctite 648 0 90 00 600 60 7 Anker C-SC_CSSM Version 1.0 01.01.2019 Seite 10 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 11: Prüf- Und Diagnosemöglichkeiten

    Bohrmaschinen Prüf- und Diagnosemöglichkeiten Prüf- und Diagnosemöglichkeiten Derzeit nicht verfügbar. C-SC_CSSM Version 1.0 01.01.2019 Seite 11 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 12: Demontage

    Bohrmaschinen Demontage Demontage 8.1 Zusatz-Handgriff demontieren Den Zusatz-Handgriff (1) herausdrehen. C-SC_CSSM Version 1.0 01.01.2019 Seite 12 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 13: Kohlebürsten Entfernen

    Die Kohlebürste (6) entfernen. Die Schritte „3.“ bis „6.“ auf der gegenüberliegenden Seite der Maschine wiederholen. C-SC_CSSM Version 1.0 01.01.2019 Seite 13 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 14: Motorgehäuse Demontieren

    Den Schritt „1.“ auf der gegenüberliegenden Seite der Maschine wiederholen. Das Getriebegehäuse (2) entfernen. C-SC_CSSM Version 1.0 01.01.2019 Seite 14 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 15: Elektronik Entfernen

    Den Bürstenhalter (6) entfernen. Die Schritte „4.“ bis „7.“ auf der gegenüberliegenden Seite der Maschine wiederholen. C-SC_CSSM Version 1.0 01.01.2019 Seite 15 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 16: Handgriff Entfernen

    Den Schritt „1.“ auf der gegenüberliegenden Seite der Maschine wiederholen. Die Schraube (2) herausdrehen. Die Handgriffhalbschale (3) entfernen. C-SC_CSSM Version 1.0 01.01.2019 Seite 16 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 17: Elektronische Bauteile Entfernen

    Alle sechs Schrauben am Umschalter (5) herausdrehen. Alle Kabel von dem Umschalter (5) entfernen. Den Bolzen (6) entfernen. C-SC_CSSM Version 1.0 01.01.2019 Seite 17 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 18: Stator Entfernen

    Den Stator (3) entfernen. Das Verbindungskabel (4) aus dem Motorgehäuse entfernen. Die Kabel (5) ablöten. C-SC_CSSM Version 1.0 01.01.2019 Seite 18 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 19: Zwischenlager Entfernen

    Kohlebürsten entfernen Getriebegehäuse entfernen Werkzeuge: Kunststoffhammer Das Getriebegehäuse (1) vom Zwischenschlager (2) entfernen. C-SC_CSSM Version 1.0 01.01.2019 Seite 19 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 20: Zwischenlager Demontieren

    NFORMATION Bei der Demontage wird das Rillenkugellager (5) beschädigt und muss erneuert werden. C-SC_CSSM Version 1.0 01.01.2019 Seite 20 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 21: Anker Demontieren

    Die Lagerbuchse (1) entfernen. Den Ringmagnet mit dem Kugellager (2) entfernen. Die Scheibe (3) entfernen. C-SC_CSSM Version 1.0 01.01.2019 Seite 21 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 22: Netzkabel Entfernen

    Die zwei Schrauben (1) herausdrehen. Das Kabelklemmstück (2) entfernen. Das Kabel (3) entfernen. Die Kabeltülle (4) entfernen. C-SC_CSSM Version 1.0 01.01.2019 Seite 22 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 23: Getriebegehäuse Demontieren

    Die Dichtung (1) entfernen. Den Bolzen (2) entfernen. Die Kupplung (3) entfernen. Das Abdeckblech (4) entfernen. C-SC_CSSM Version 1.0 01.01.2019 Seite 23 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 24: Schaltknopf Entfernen

    Den Schaltknopf (2) entfernen. Die Schritte „1.“ und „2.“ auf der gegenüberliegenden Seite der Maschine wiederholen. C-SC_CSSM Version 1.0 01.01.2019 Seite 24 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 25: Kupplung Und Wellen Entfernen

    Die Schaltwelle (2) entfernen. Die Welle (3) entfernen. Die Schaltwelle (4) entfernen. Das Lager (5) abziehen. C-SC_CSSM Version 1.0 01.01.2019 Seite 25 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 26 Den Sicherungsring (4) entfernen. Die Welle auspressen. Das Zahnrad mit Passfeder entfernen. Die Scheibe entfernen. C-SC_CSSM Version 1.0 01.01.2019 Seite 26 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 27 Das Nadellager (4) abziehen. Das Rillenkugellager (5) auspressen. Den Sicherungsring (6) entfernen. Das Rillenkugellager (7) auspressen. C-SC_CSSM Version 1.0 01.01.2019 Seite 27 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 28: Montage

    Das Rillenkugellager (1) auf die Welle (2) pressen. Den Sicherungsring (3) platzieren. Die Welle (4) einpressen. Die Scheibe platzieren. C-SC_CSSM Version 1.0 01.01.2019 Seite 28 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 29 Das Rillenkugellager (3) einpressen. Das Zahnrad (4) einpressen. Die Passfeder (5) einpressen. Den Sicherungsring (6) platzieren. C-SC_CSSM Version 1.0 01.01.2019 Seite 29 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 30 Die Welle (7) platzieren. NFORMATION Lage der Schaltwellen beachten. Das Getriebe mit 180 g Fett befüllen. C-SC_CSSM Version 1.0 01.01.2019 Seite 30 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 31: Schaltknopf Montieren

    Die Schraube (2) eindrehen. Die Schritte „1.“ und „2.“ auf der gegenüberliegenden Seite der Maschine wiederholen. C-SC_CSSM Version 1.0 01.01.2019 Seite 31 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 32: Getriebeteile Montieren

    Das Abdeckblech (3) platzieren. Die Kupplung (4) platzieren. Das Getriebe mit 90 g Fett befüllen. C-SC_CSSM Version 1.0 01.01.2019 Seite 32 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 33: Motorgehäuse Montieren

    Den Ringmagnet (3) mit Loctite 648 benetzen. NFORMATION Lage des Ringmagneten beachten. Den Ringmagnet (3) platzieren. C-SC_CSSM Version 1.0 01.01.2019 Seite 33 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 34: Zwischenlager Montieren

    Den Sicherungsring (3) platzieren. Den Anker (3) in das Zwischenlager (4) pressen. Die Lagerbuchse (5) platzieren. C-SC_CSSM Version 1.0 01.01.2019 Seite 34 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 35 Bohrmaschinen Montage 9.2.2 Zwischenlager montieren Den Sicherungsring (1) platzieren. C-SC_CSSM Version 1.0 01.01.2019 Seite 35 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 36: Zwischenlager Platzieren

    Anker montieren Zwischenlager montieren Werkzeuge: Kunststoffhammer Das Getriebegehäuse (1) mit dem Zwischenschlager (2) montieren. C-SC_CSSM Version 1.0 01.01.2019 Seite 36 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 37: Stator Montieren

    Lage des Stators beachten. Das Druckstück (2) platzieren. Die Kabel (3) anlöten. POWER SPEED C-SC_CSSM Version 1.0 01.01.2019 Seite 37 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 38 Bohrmaschinen Montage 9.2.4 Stator montieren Den Luftleitring (1) platzieren. Den Drehzahlsteller (2) platzieren. C-SC_CSSM Version 1.0 01.01.2019 Seite 38 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 39: Elektronische Bauteile Montieren

    Alle elektronischen Bauteile in der Handgriffhalbschale (5) platzieren. Die zwei Druckstücke (6) platzieren. C-SC_CSSM Version 1.0 01.01.2019 Seite 39 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 40: Netzkabel Montieren

    Das Kabel (2) platzieren. Das Kabelklemmstück (3) platzieren. Die zwei Schrauben (4) eindrehen. C-SC_CSSM Version 1.0 01.01.2019 Seite 40 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 41: Handgriff Montieren

    Die zwei Schrauben (3) eindrehen. Den Schritt „3.“ auf der gegenüberliegenden Seite der Maschine wiederholen. C-SC_CSSM Version 1.0 01.01.2019 Seite 41 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 42: Elektronik Montieren

    Die Elektronik (5) platzieren. Die zwei Schrauben (6) eindrehen. Alle Kabel nach Anschlussplan anschließen. C-SC_CSSM Version 1.0 01.01.2019 Seite 42 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 43: Getriebegehäuse Platzieren

    Die zwei Schrauben (2) eindrehen. Den Schritt „2.“ auf der gegenüberliegenden Seite der Maschine wiederholen. C-SC_CSSM Version 1.0 01.01.2019 Seite 43 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 44: Kohlenbürsten Montieren

    Die Schraube (4) eindrehen. Die Schritte „1.“ bis „4.“ auf der gegenüberliegenden Seite der Maschine wiederholen. C-SC_CSSM Version 1.0 01.01.2019 Seite 44 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 45 Montage 9.3 Kohlenbürsten montieren Den Deckel (1) platzieren. Die vier Schrauben (2) eindrehen. C-SC_CSSM Version 1.0 01.01.2019 Seite 45 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 46: Zusatz-Handgriff Montieren

    Bohrmaschinen Montage 9.4 Zusatz-Handgriff montieren Den Zusatz-Handgriff (1) eindrehen. C-SC_CSSM Version 1.0 01.01.2019 Seite 46 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

  • Seite 47: Prüfung Nach Reparatur

    Bohrmaschinen Prüfung nach Reparatur Prüfung nach Reparatur Derzeit nicht verfügbar. C-SC_CSSM Version 1.0 01.01.2019 Seite 47 von 47 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
