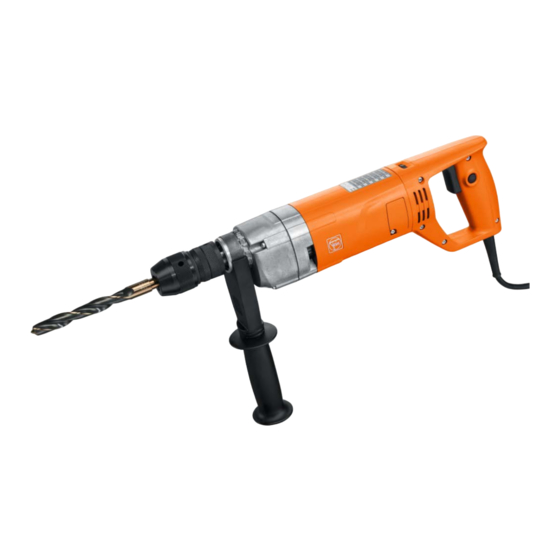

Fein BOS 16 Reparaturanleitung

Vorschau ausblenden Andere Handbücher für BOS 16:

Werbung

Quicklinks

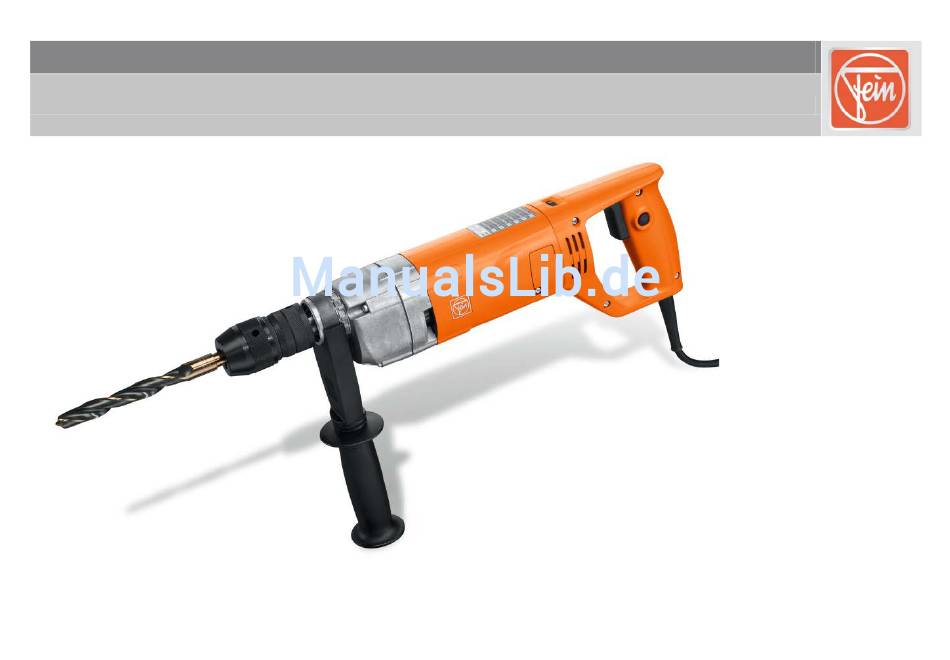

BOS 16; BOS 16-2
Reparaturanleitung
C-SC_CSSM
Version 1.0
Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
13.11.2013
Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN
.
Seite 1 von 55

Werbung

loading

Verwandte Anleitungen für Fein BOS 16

Inhaltszusammenfassung für Fein BOS 16

  • Seite 1 BOS 16; BOS 16-2 Reparaturanleitung Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 1 von 55 C-SC_CSSM Version 1.0 13.11.2013 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...

  • Seite 2: Inhaltsverzeichnis

    5. Benötigte Schmier- und Hilfsstoffe 6. Demontage 7. Montage 8. Störungssuche 9. Anschlussplan C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 2 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...

  • Seite 3: Beschriebene Gerätetypen

    7 205 47 00 23 0 BOS 16-2 7 205 49 00 23 0 C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 3 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...

  • Seite 4: Technische Daten

    Prüfdaten Die aktuellen Prüfdaten aller Geräte finden Sie im FEIN Extranet (Kundendienst → Reparaturhilfen). Schmierstoffe Die bei FEIN erhältlichen Schmierstoffe und Gebindegrößen finden Sie im FEIN Extranet (Kundendienst → Reparaturhilfen). Ersatzteillisten Ersatzteillisten und Explosionszeichnungen finden Sie im Internet unter www.fein.com C-SC_CSSM Version 1.0...

  • Seite 5: Hinweise Und Vorschriften

    Für die bestimmungsgemäße Verwendung gilt das Geräte- und Produktsicherheitsgesetz. Außerhalb Deutschlands müssen die im jeweiligen Land gültigen Vorschriften eingehalten werden! C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 5 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...

  • Seite 6: Benötigte Werkzeuge

    Ø außen 24mm Hülse Ø innen 22mm Hülse Ø innen 21mm Ø außen 37mm C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 6 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 7 Ø innen 38mm Ø außen 43mm Kugellagerauflage Ø innen 8mm Kugellagerauflage Ø innen 11mm C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 7 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...

  • Seite 8: Benötigte Schmier- Und Hilfsstoffe

    5. Benötigte Schmier- und Hilfsstoffe Schmierstoffe Fett 0 40 11 301 00 5 Getriebe C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 8 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 9 2. Die Hülse (2) abziehen. 3. Die Schraube (3) entfernen. 4. Den Spannring (4) abziehen. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 9 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 10 1. Das Schnellspannbohrfutter (1) abschrauben. Werkzeuge: - Inbusschlüssel 10mm - Gabelschlüssel Gr 17 (abgeschliffen) C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 10 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 11 2. Die Feder (3) zur Seite heben. - Torx T15 3. Die Kohlebürste (4) herausziehen. - Montagehilfe C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 11 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 12 2. Den Steckkontakt (2) der Kohlebürste abziehen und die Kohlebürste entnehmen. - Spitzzange C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 12 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 13 1. Die vier Schrauben (1) lösen. Werkzeug: 2. Das gesamte Getriebegehäuse (2) abziehen. - Torx T20 C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 13 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 14 5. Die Schraube (3) lösen und das Kabelklemmstück (4) entfernen. 6. Die Handgriff-Halbschale (5) entfernen. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 14 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 15 2. Das blaue Kabel (2) vom Schalter abziehen. - 2x Schlitzschrauben- dreher 3. Das schwarze Kabel (3) vom Schalter abziehen. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 15 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 16 3. Die zwei Schrauben (3) herausdrehen und den Luftleitring (4) entfernen. - Kunststoffhammer 4. Den Stator aus dem Motorgehäuse entfernen. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 16 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 17 - Gleithammer 4. Die zwei Passstifte (4) herausziehen. 5. Die drei Rillenkugellager (5) entfernen. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 17 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 18 4. Die Hülse (5) mit zwei Schlitzschraubendrehern ab hebeln. - 2x Schlitzschrauben- 5. Das Rillenkugellager (4) abziehen. dreher C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 18 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 19 6. Die Welle (5) mit dem Rillenkugellager aus dem Getriebegehäuse auspressen. ø innen 38mm ø außen 43mm C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 19 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 20 2. Das Rillenkugellager (2) von der Welle (3) pressen. - Sicherungsringzange - Dornpresse - Hülse ø innen 24mm C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 20 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 21 1. Die Kupplung (1) entfernen. Werkzeug: 2. Den Sicherungsring (2) entfernen. - Sicherungsringzange C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 21 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 22 2. Das Zahnrad (2) entfernen. 3. Die drei Kugeln (3), zwischen der Welle und dem Zahnrad, entfernen. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 22 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 23 2. Das Zahnrad mit der Welle (2) entfernen. 3. Die drei Kugeln (3), zwischen der Welle und dem Zahnrad, entfernen. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 23 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 24 3. Den Stift (3) entfernen. 4. Das Schaltmodul (4) herausnehmen. 5. Den Runddichtring (5) vom Schaltknopf nehmen. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 24 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 25 - Dornpresse - Hülse ø innen 38mm ø außen 43mm - Innenauszieher - Gleithammer C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 25 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 26 3. Die Hülse (3) herunter schieben und diese mit den Ziehkeilen (4) entnehmen. - Dornpresse - Hülse ø innen 38mm ø außen 43mm C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 26 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 27 2. Das Rillenkugellager (2) von der Welle (3) pressen. - Sicherungsringzange - Dornpresse - Hülse ø innen 24mm C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 27 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 28 1. Das Zahnrad (1) von der Stirnradwelle pressen. Werkzeug: - Dornpresse - Hülse ø innen 22mm C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 28 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 29 1. Die Stirnradwelle (1) in das Zahnrad pressen. Werkzeug: - Dornpresse - Hülse ø innen 17mm C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 29 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 30 - Sicherungsringzange - Dornpresse - Hülse Ø innen 21 mm Ø außen 37 mm C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 30 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 31  Die Kupplung vor dem Einsetzen prüfen (siehe Prüfanweisung). Ø außen 35mm 5. Den Sicherungsring (4) einsetzen. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 31 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 32 2. Den Sicherungsring (2) montieren. - Sicherungsringzange - Dornpresse - Hülse Ø innen 21mm Ø außen 37mm C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 32 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 33  Die Ziehkeile mit einem Tropfen Fett fixieren.  Die Ziehkeile einzeln nach einander einfädeln. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 33 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 34 3. Den Sicherungsring (3) montieren. 4. Die Scheibe (4) auf die Welle schieben. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 34 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 35 7. Den Führungsstift (7) einsetzen. 8. Den Runddichtring (8) in die Nut des Schaltknopfs (9) schieben. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 35 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 36  Die Nase (3) des Schaltknopfes muss in der Aussparung (4) des Schaltmoduls sein. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 36 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 37 4. Das Zahnrad (4) auf die Welle schieben. 5. Die Scheibe (5) einsetzen. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 37 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 38 4. Das Zahnrad (4) auf die Welle schieben. 5. Die Scheibe (5) einsetzen. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 38 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 39 1. Den Sicherungsring (1) montieren. Werkzeug: 2. Die Kupplung (2) einsetzen. - Sicherungsringzange C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 39 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 40 4. Das Getriebegehäuse (4) mit 30g Fett füllen. 5. Das Getriebegehäuse und das Zwischenlager zusammensetzen. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 40 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 41 6. Den Magnet (6), von Hand, auf die Hülse drücken. Ø innen 7mm C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 41 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 42 7. Montage Anker montieren 1. Den Anker (1) in das Getriebegehäuse (2) einsetzen. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 42 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 43  Durch das Anziehen der Schrauben (7) wird der Stator vollständig in das Gehäuse gedrückt. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 43 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 44 1. Die zwei Kohlebürstenhalter (1) einsetzen und mit der jeweiligen Schraube befestigen [1.2 ±0.15Nm]. Werkzeug: - Torx T15 C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 44 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 45 2. Das blaue Kabel (2) nach Anschlussplan anschließen. 3. Das schwarze Kabel (3) nach Anschlussplan anschließen. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 45 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 46 6. Das Kabelklemmstück (4) einlegen und mit der Schraube (5) befestigen [1.8 ±0.25Nm]. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 46 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 47 BOS 16; BOS 16-2 7. Montage Kabelverlegung C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 47 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 48 2. Die zwei Schrauben 4x48 (7) eindrehen [2.5 ±0.3Nm]. - Torx T20 3. Die drei Schrauben 4x18 (8) eindrehen [2.5 ±0.3Nm]. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 48 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 49  Darauf achten, dass die Kohlebürsten, beim Einsetzen des Ankers, noch nicht montiert sind. - Torx T20 2. Mit den vier Schrauben (2) befestigen [2.0 ±0.25Nm]. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 49 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 50 1. Das Kabel der Kohlebürsten (1) auf beiden Seiten aufstecken. Werkzeuge: 2. Das Kabel (2) der Elektronik, nach Anschlussplan, anschließen. - Spitzzange C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 50 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 51 3. Die Deckel (3) auf beiden Seiten platzieren und mit den Schrauben (4) befestigen [1.2 ±0.15Nm]. - Montagehilfe C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 51 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 52  Bohrfutter mit 50 Nm anziehen. - Inbusschrauben 10mm - Gabelschlüssel Gr 17 (abgeschliffen) C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 52 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 53 2. Die Schraube (2) einsetzen. 3. Die Hülse (3) aufschieben. 4. Den Handgriff (4) festschrauben. C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 53 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...

  • Seite 54: Störungssuche

    BOS 16; BOS 16-2 8. Störungssuche C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 54 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...

  • Seite 55: Anschlussplan

    BOS 16; BOS 16-2 9. Anschlussplan C-SC_CSSM Version 1.0 13.11.2013 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 55 von 55 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
