8.4.3 Kupplung und Wellen entfernen

Schritte, die abgeschlossen sein müssen:
- Kohlebürsten entfernen
- Zwischenlager entfernen
Werkzeuge:
- Sicherungsringzange
- Dornpresse
- Hülse
ø innen 54 mm ø außen 64 mm;
ø außen 28 mm Höhe 105 mm;
ø innen 31 mm ø außen 37 mm Höhe 105 mm
1
2
3
C-SC_CSSM
4
4
Version 1.0
Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

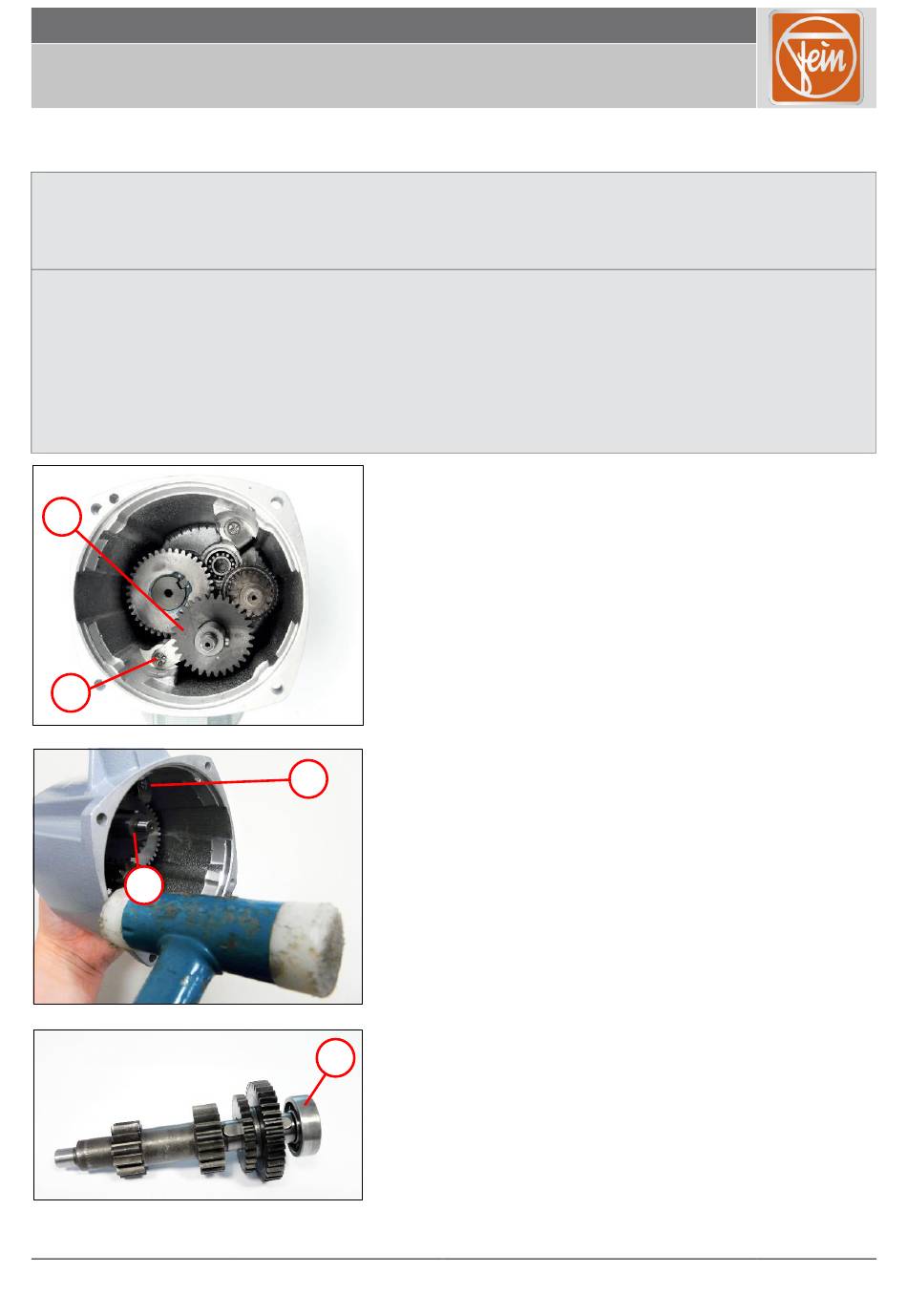

1. Die Welle mit Scheibe (1) entfernen.
2. Die Schaltwelle (2) entfernen.
3. Die Welle (3) entfernen.
4. Die Schaltwelle (4) entfernen.
5. Das Lager (5) abziehen.
