Hitachi PC-ART Kurzanleitung

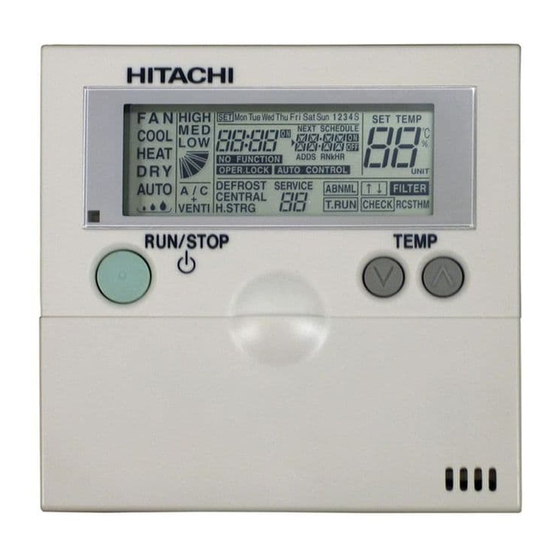

HITACHI – Kurzanleitung Kabelfernbedienung PC-ART
10. DAY / SCHEDULE Auswahltasten der Timer-Programmierung. DAY= Tag SCHEDULE= Programm
11. TIMER Aktiviert die Timer-Programmierung.
(Kurz drücken=> Timer-Programm einstellen Lang drücken=> Tage mit Timer-Programmen belegen)
12. OK Bestätigungstaste bei speziellen Eingaben.
13. RESET Löschen des Filteralarms
14. TEMP Einstellen der gewünschten Temperatur
15. T.RUN= Testlaufanzeige CHECK= Prüfanzeige SERVICE
16. ABNML= Störungsanzeige
17. SET TEMP Anzeige der eingestellten Temperatur in °C
18. 1234S Anzeige der verschiedenen Timer-Programme (1~4= normale Timer S= Energiespar-Timer)
19. Mon Tue Wed Thu Fri Sat Sun Anzeige des Wochentages (Montag bis Sonntag)
20. Anzeige Luftaustrittsflügel (Austrittswinkel). Der angezeigte Winkel ist nicht proportional zum Flügel.
22. Anzeige der aktuellen Uhrzeit
23. Anzeige der nächsten Timerzeit (NEXT SCHEDULE= Nächtes Timer-Programm)
NO FUNKTION= keine Funktion
Bedienung
Wählen Sie zunächst die gewünschte Betriebsart über die MODE Taste aus. FAN= Nur Lüfterbetrieb
COOL= Kühlen HEAT= Heizen DRY= Entfeuchten AUTO= Automatik Betrieb Kühlen
Wählen Sie die gewünschte Lüfterstufe über die Taste FAN SPEED aus. LOW= Klein MED= Mittel HIGH= Groß
Wählen Sie die gewünschte Temperatur über die TEMP Tasten aus.
Starten Sie die Anlage über die RUN/STOP Taste.
Die Anlage ist eingeschaltet, wenn die grüne LED leuchtet.
Der Luftaustrittsflügel kann über die LOUVER Taste verstellt
werden. 1x drücken > wedelt. Hält an durch erneutes drücken.
Zum Abschalten drücken Sie einfach erneut die RUN/STOP Taste.
Die grüne LED erlischt.
Beispiel: Kühlen, Sollwert 28°C, Mittlere Lüfterdrehzahl
Drücken Sie nicht auf die OK Taste, da Sie sonst in einen Abfragemodus für das Service Personal gelangen.
Diese Taste darf nur zum Bestätigen von Timer Einstellungen gedrückt werden.
PC-ART
FILTER= Luftfilteranzeige nach x Betriebsstunden (Luftfilter prüfen / reinigen)
OPER.LOCK= Funktion gesperrt
1. Lüfterdrehzahlanzeige.
LOW= Klein MED= Mittel HIGH= Groß
Anzeige Luftaustrittsflügel (Austrittswinkel)
A/C= Nur Klimagerät VENTI= Nur Frischluft
(Nur bei Anschluß des Frischluftwärmetauschers)
2. Ausgewählte Betriebsart.
FAN= Nur Lüfterbetrieb COOL= Kühlen HEAT= Heizen
DRY= Entfeuchten AUTO= Automatik Kühlen
3. Betriebsanzeige LED.
4. RUN/STOP Gerät Ein- oder Ausschalten.
5. MODE Auswahl der Betriebsart (Cool, Heat....).
6. FAN SPEED Auswahl der Lüfterstufe.
7. Keine Funktion.
8. VENTI Auswahl der Betriebsart für KPI Gerät.
(Nur bei Anschluß des Frischluftwärmetauschers)
9. LOUVER Auswahl des Luftaustrittswinkels.
(Feststellen auf der angezeigten Position bzw. Wedeln)
(Anzeigen bei Service-Vorgängen)
AUTO CONTROL= Zentralsteuerung
Grün= Betrieb Rot= Störung
Heizen
Heizen
