Power In - dallmeier DDZ5200HD Outdoor Serie Inbetriebnahme

Power In

4
3
Pin-Nr. Belegung
1 GND
2 +48 V DC
3 nicht belegt
4 nicht belegt
Funktionserde
(5-adrig, HARTING Stecker auf Litzenleitungen mit Aderendhülsen)
68
INBETRIEBNAHME – DDZ5200HD Outdoor Serie | REV. 1.0.0 | © 2021 Dallmeier

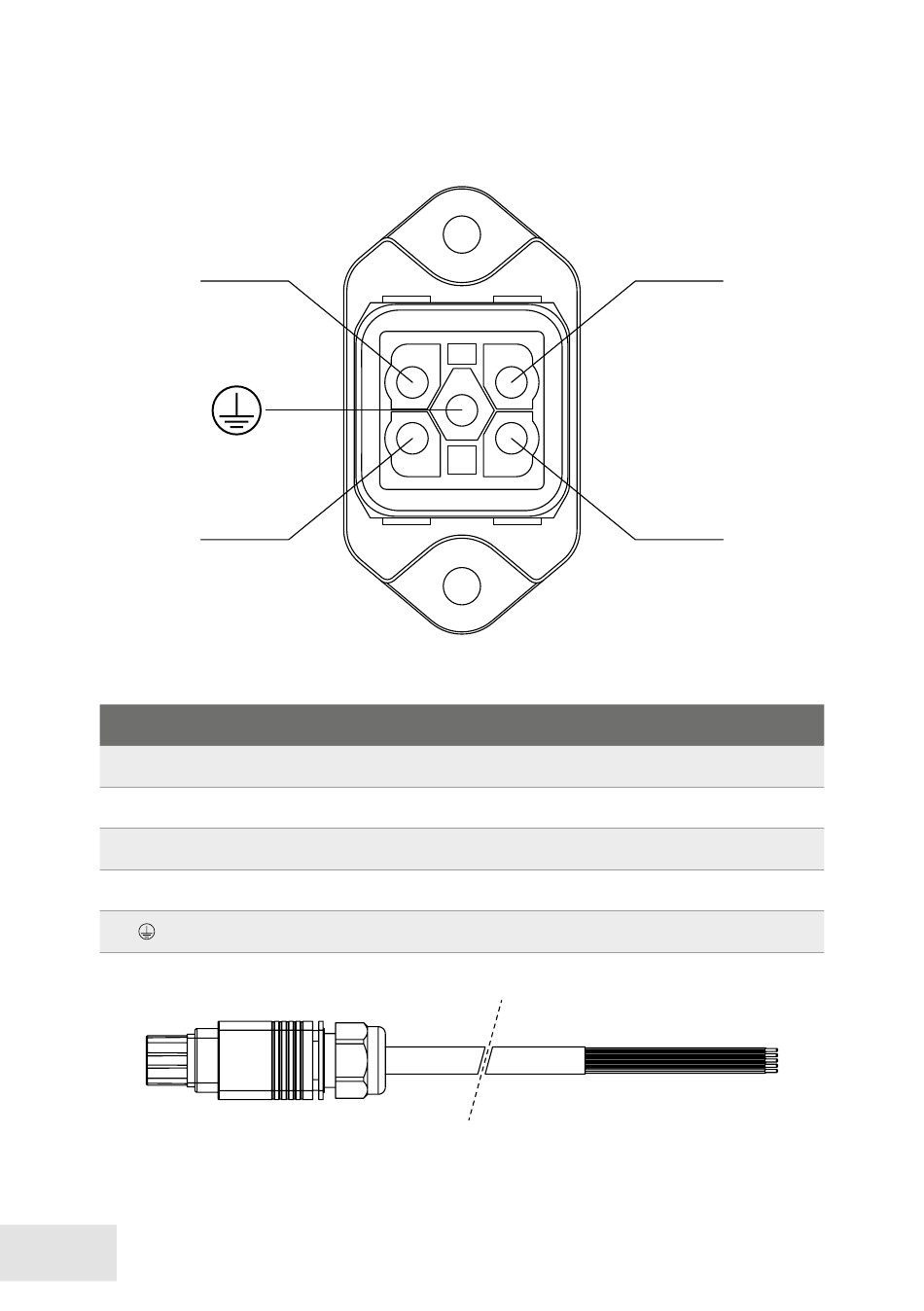

Abb. 45: Power In (HARTING Steckverbinder)
Aderfarbe/-Nr. (Power-Anschlusskabel)
schwarz /
schwarz /
schwarz /
schwarz /
grün-gelb
Abb. 46: Power-Anschlusskabel
①
②
③
④
1
2
