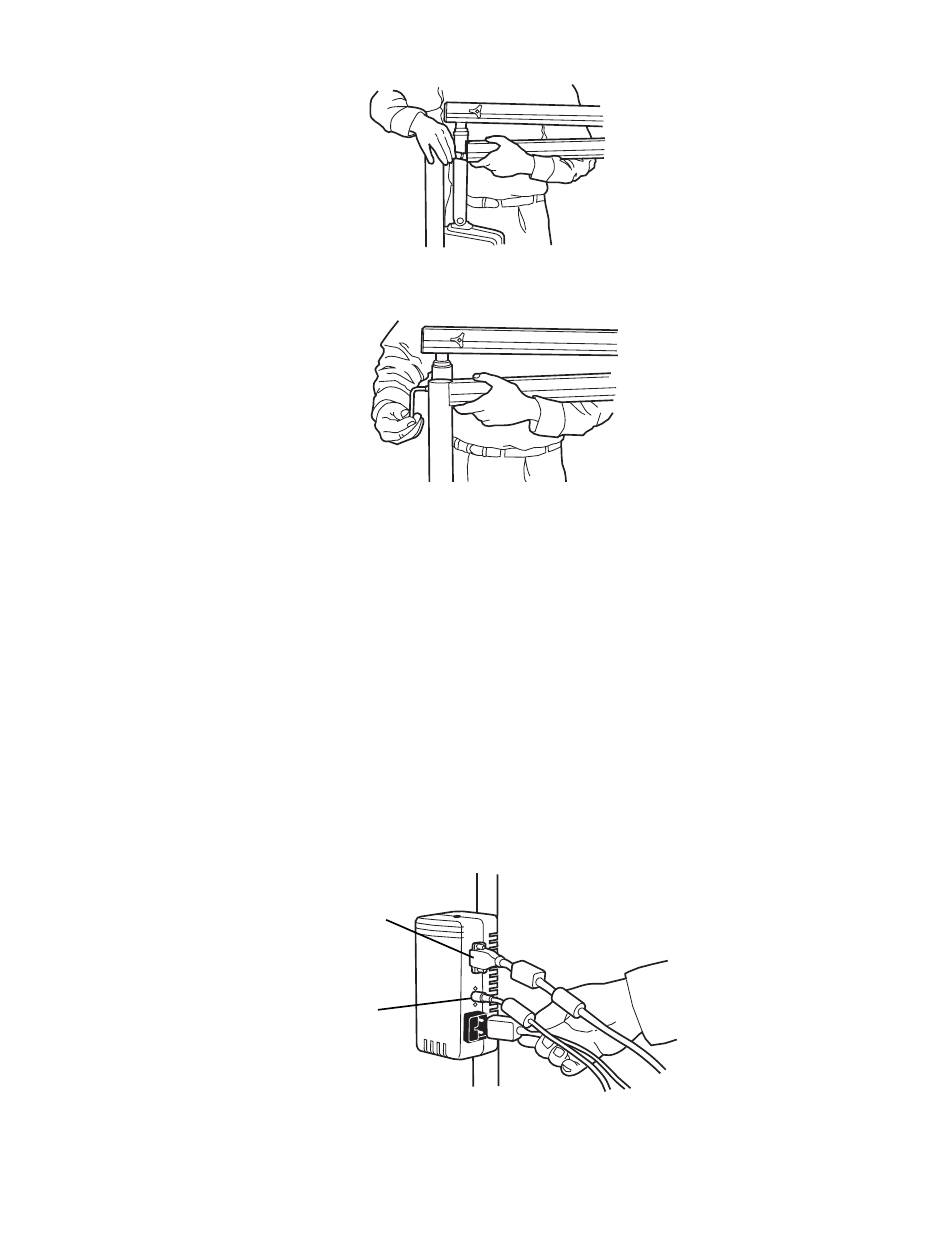

11. Bringen Sie den Schwenkarmaufbau des Kolposkops zur Stange, während Sie gleichzeitig die elektrischen
Verbindungsstücke in den Kolposkoparm schieben.
12. Ziehen Sie den Bolzen fest mit dem mitgelieferten Inbusschlüssel an. Achten Sie darauf, daß Sie keine elektrischen
Drähte zwischen der vertikalen Stange und dem Arm des Kolposkopaufbaus einklemmen.
13. Vor dem Gebrauch des Video-Kolposkops lesen Sie bitte den Abschnitt über das „Aufstellen des Video-Kolposkops" in
diesem Handbuch.

Aufstellen des Video-Kolposkops

1. Schließen Sie das Netzkabel an die Steckdose in der Stromzufuhr an, die sich am Video-Kolposkopstativ befindet.
2. Stecken Sie das andere Ende des Netzkabels in eine ordnungsgemäß geerdete 110-120V AC Steckdose (220-240V, 50
Hz international) .
3. Schließen Sie das S-Video-Kabel an den S-Video Ausgang an der Seite der Stromzufuhr an, die sich am Video-
Kolposkopstativ befindet.
4. Schließen Sie das andere Ende des S-Videokabels an den Leitung C -Verbinder Y/C (S-Video) an der Rückseite des
Monitors an.
5. Schließen Sie den Monitor an eine ordnungsgemäß geerdete 110-120V AC Steckdose (220-240V, 50 Hz international) an.
RS232 Schnittstellenkabel
S Video
Ausgang
