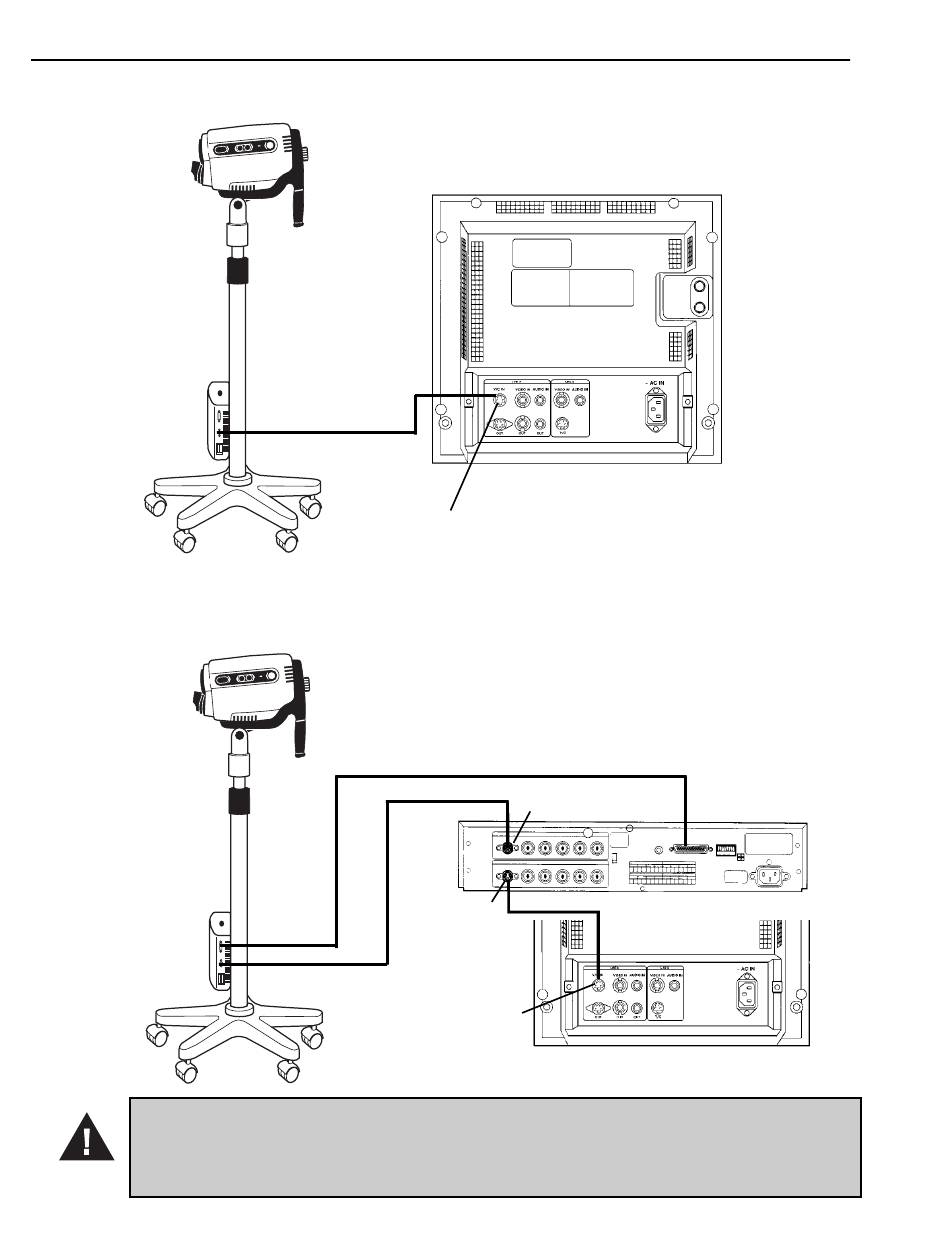

Diagramas de conexiones

Conexión del videocolposcopio con el monitor
Conexión del videocolposcopio con la grabadora/impresora de video
ADVERTENCIA: Todos los videomonitores y equipos periféricos usados con este instrumento deben
estar listados por la IEC 601-1 (o UL 2601) para cumplir con las pautas de seguridad eléctrica médica.
Si no cuentan con listado IEC 601-1 (UL-2601), debe colocarse el equipo de monitores y periféricos
fuera del área de contacto con el paciente a 1,80 m de distancia. Sírvase dirigirse a Welch Allyn para
más información.
Cable de video-S
Entrada de Y/C Línea A
Salida de
video-S
Cable de video-S
Entrada de
Y/C Línea A
113
Panel posterior del monitor
Cable de interfaz RS232
Entrada de video-S
Panel posterior del monitor
