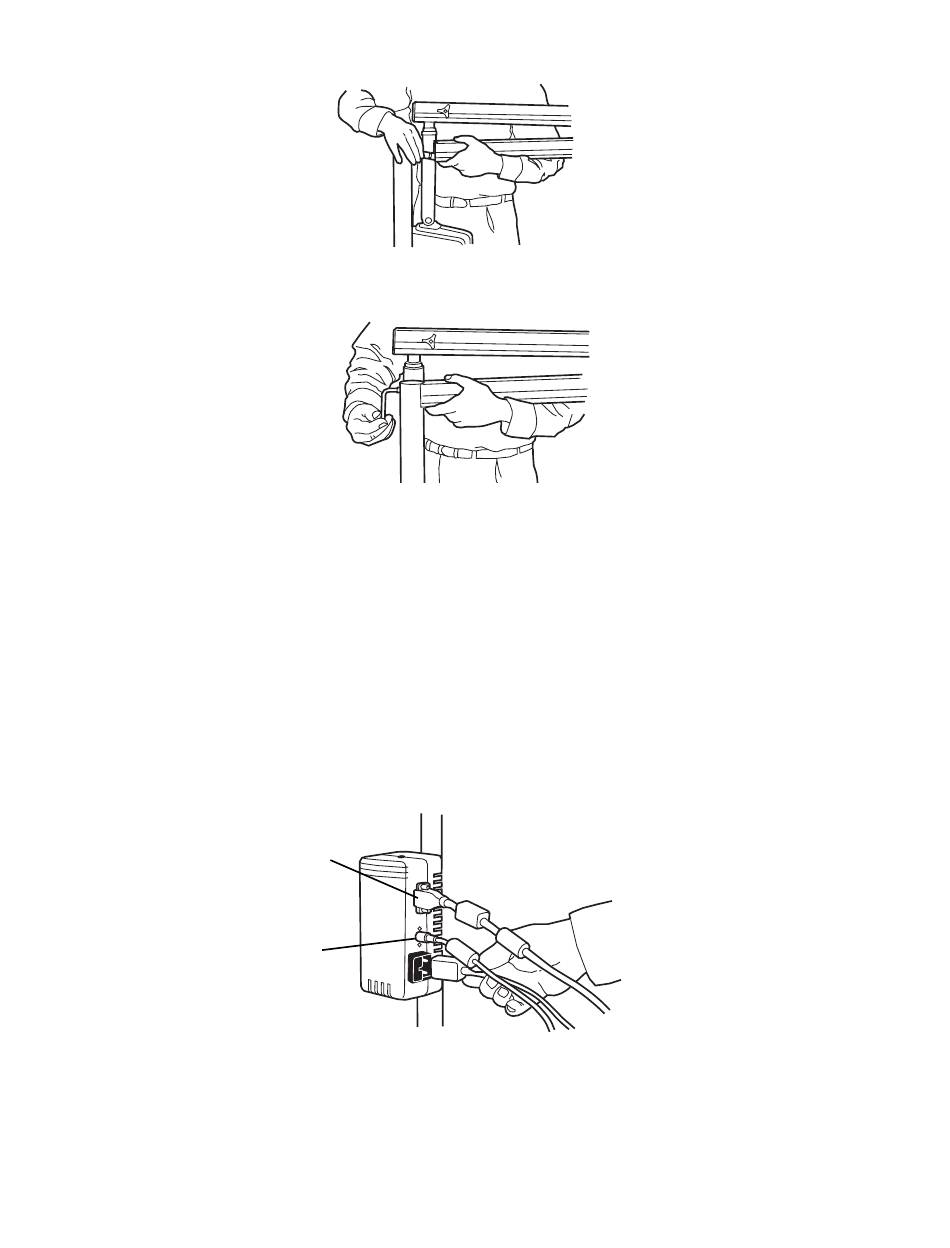

11. Amener l'ensemble bras pivotant du colposcope sur la potence tout en poussant en même temps les connecteurs
électriques dans le bras du colposcope.
12. Serrer fermement le boulon à l'aide de la clé Allen fournie. Veiller à ne pincer aucun des fils électriques situés entre la
potence verticale et le bras de l'ensemble colposcope.
13. Avant d'utiliser le colposcope vidéo, voir la section de ce manuel intitulée « Réglage du colposcope vidéo ».
Réglage du colposcope vidéo
1. Connecter le cordon d'alimentation dans le logement de l'alimentation prévu à cet effet, situé sur le socle du colposcope
vidéo.
2. Enficher l'autre extrémité du cordon d'alimentation dans une prise 110-120 V c.a. de qualité hospitalière, correctement
mise à la terre (pays internationaux 220-240 volts, 50 cycles).
3. Connecter le câble S-vidéo à la sortie S-vidéo, sur le côté de l'alimentation située sur le socle du colposcope vidéo.
4. Connecter l'autre extrémité du câble S-vidéo dans le connecteur de ligne C Y/C (S-vidéo) situé à l'arrière du moniteur.
5. Enficher le moniteur dans une prise 110-120 V c.a. correctement mise à la terre (pays internationaux 220-240 volts, 50
cycles).
Sortie RS232
Sortie S Video
