Betriebsanleitung Faltrad mit elektrischem Antrieb bis 250W

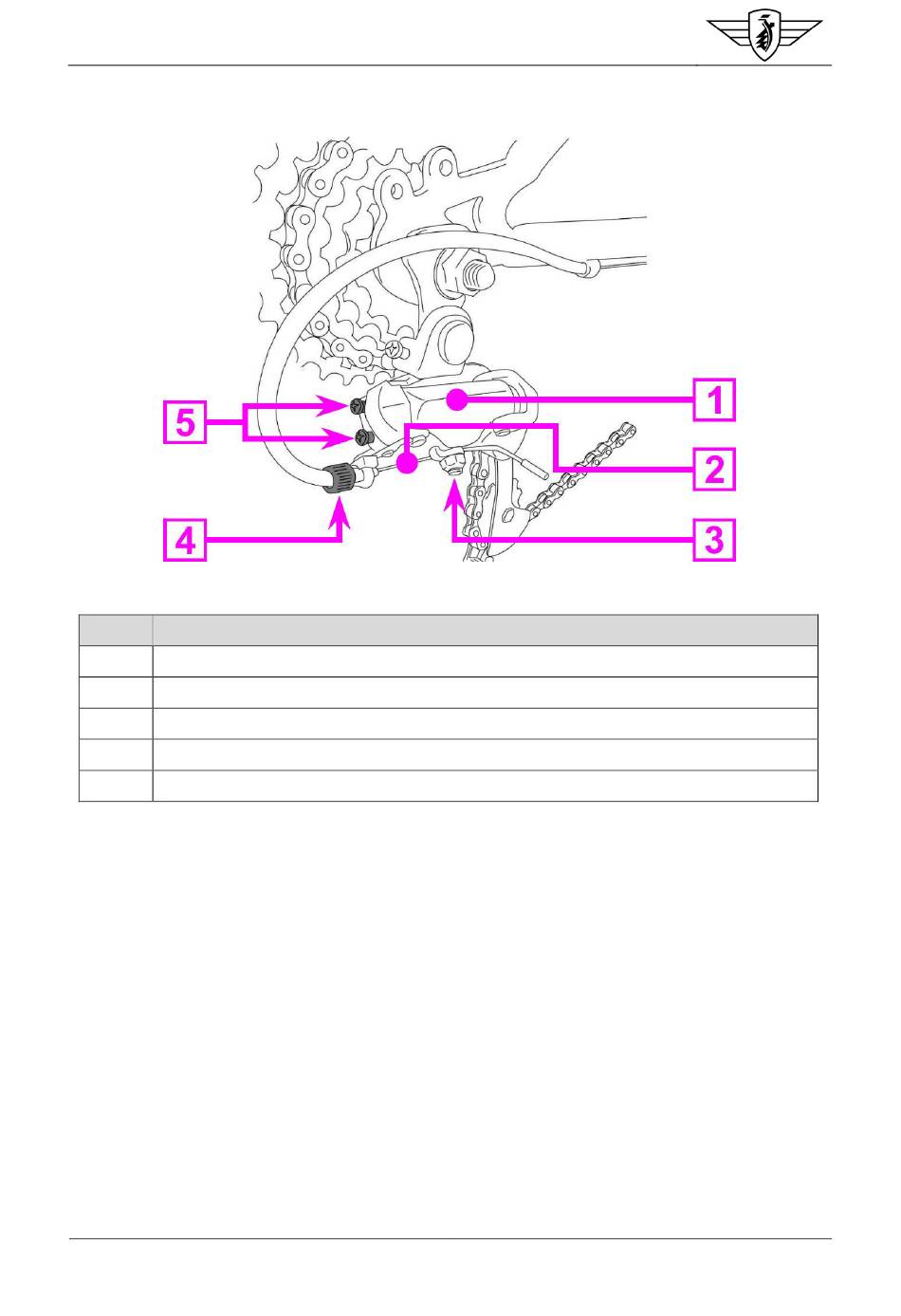

 Gangschaltung ein- und nachstellen
Nr.
Erläuterung
1
Schaltwerk
2
Schaltzug
3
Klemmschraube Schaltzug
4
Einstellmutter zur Feinjustierung
5
Begrenzungsschrauben Anschläge
Die korrekte Einstellung Ihres Schaltwerks findet in drei Stufen statt die im Folgenden erklärt werden.
 Anschläge einstellen
Die Anschläge haben die Aufgabe, dass die Kette nicht vom Kettenkranz wandert und, dass die Kette
auf dem kleinsten und größten Ritzel reibungslos laufen.
Diese Anschläge werden wie folgt eingestellt:
-
Schalten Sie das Schaltwerk auf das kleinste Ritzel
-
Treten Sie nun die Kurbel im Stand durch damit sich die Kette bewegt. Fragen Sie dazu einen
Freund oder Verwandten das Fahrrad, hinten am Gepäckträger, etwas hoch zu halten so,
dass sich das Hinterrad frei drehen kann.
-
Stellen Sie nur den Anschlag für das kleinste Ritzel so ein, dass die Kette nicht vom Kleinsten
Ritzel wandert und die Kette ruhig läuft. Dazu drehen Sie die Begrenzungsschraube die mit
einem „H" gekennzeichnet ist. Drehen Sie die Schraube im Uhrzeigersinn, bewegt sich das
Schaltwerk in Richtung Hinterrad, drehen sie die Schraube entgegen des Uhrzeigersinns, ent-
fernt sich das Schaltwerk vom Hinterrad
24.03.2021
REV 2.0
69
