- Lösen Sie den Schnellspanner an der Lenkerklemmung
- Drehen Sie den Lenker nach oben oder nach unten bis Sie die gewünschte Griffstellung er-
reicht haben
- Schließen Sie im Anschluss wieder den Schnellspanner an der Lenkerklemmung. Um am
Schnellverschluss die nötige Spannkraft einzustellen befindet sich an diesem eine Rändelmut-
ter mit der die Spannkraft eingestellt werden kann.
Achten Sie darauf, dass der Schnellspanner vollständig schließt und der Spannhebel nicht
vom Vorbau absteht!
Sollte sich nach dem Einstellen der Griffstellung am Lenker dennoch nach größeren Stre-
cken ein Taubheitsgefühl in den Fingern einstellen ist Ihr Lenker noch zu weit nach unten
gestellt. Verdrehen Sie den Lenker noch etwas nach oben und testen Sie erneut ob sich
das Taubheitsgefühl wieder einstellt.
 Sattel einstellen
 Sitzhöhe
Eine gute Voreinstellung für Ihre Sitzhöhe ist das 109%-Prinzip. Dabei messen Sie Ihre Schritthöhe
und multiplizieren diese mit 1,09. Sollten sie also eine Schritthöhe von etwa 70cm haben ergibt dies
eine Sitzhöhe von etwa 76cm. Diese 76cm sind dann von der Satteloberseite bis zur Pedaloberfläche,
wenn der Pedalarm senkrecht nach unten steht, einzustellen.
Anschließend wird die Sitzhöhe nochmals überprüft und ggf. nachgestellt. Dabei gehen Sie bitte wie
folg vor:
- Setzen Sie sich auf den Sattel
- Stellen Sie Ihre Färse auf das Pedal
- Beim Absetzen der Ferse auf das Pedal sollte das Knie durchgestreckt sein
- Beim Wechseln der Fußstellung auf dem Pedal von der Ferse auf die Fußballen lässt sich das
Knie nicht mehr ganz durchstrecken
04.06.2021 REV 2.0

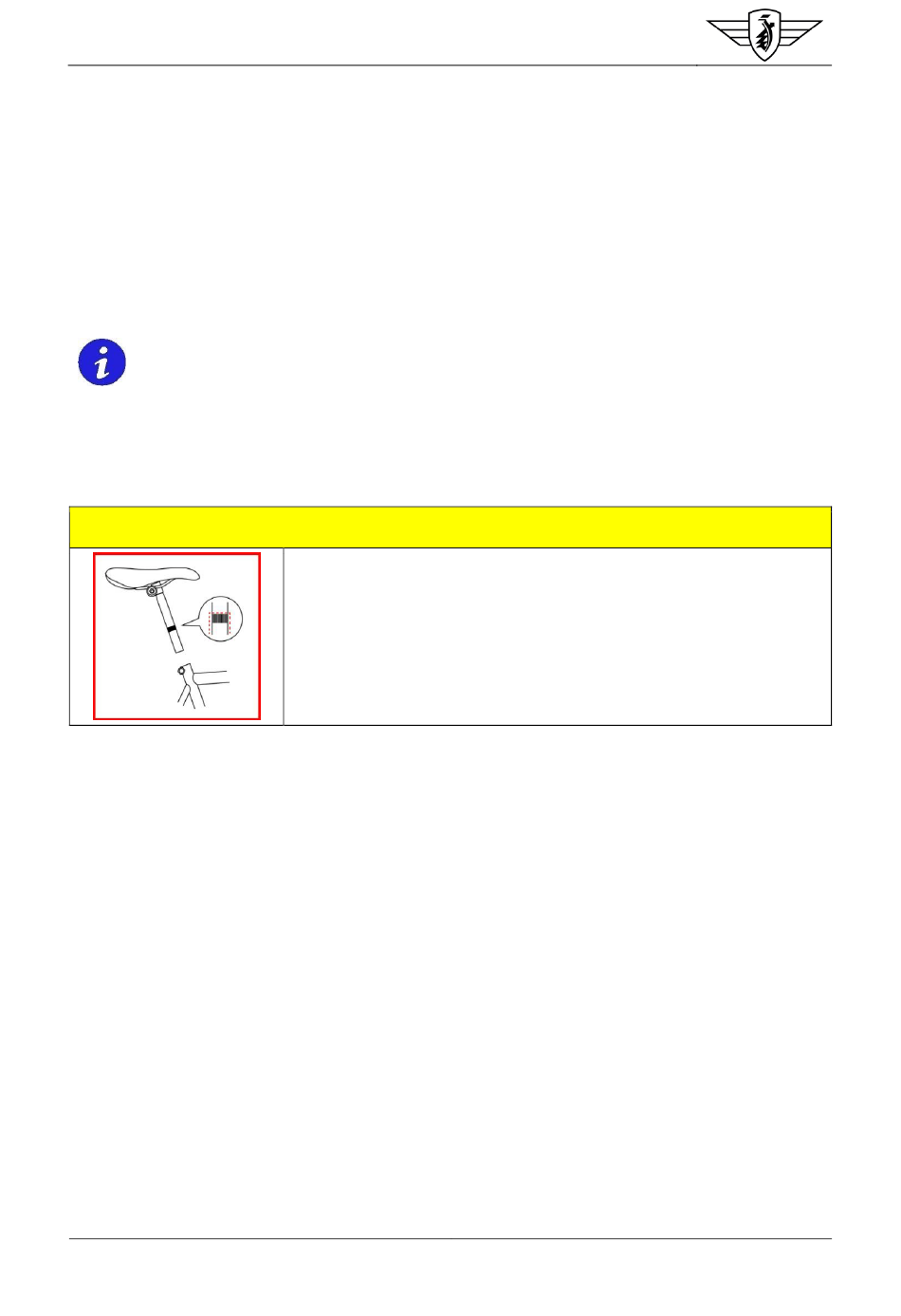

V O R S I C H T
Auf dem Tauchrohr Ihrer Sattelstütze befindet sich eine „min in‐
sert" Marke. Diese Markierung darf nicht sichtbar und zeigt so
die Mindesteintauchtiefe Ihrer Sattelstütze im Sattelrohr dar.
Sollte dies nicht erfüllt sein, besteht die Gefahr, dass sich entwe-
der das Tauchrohr der Sattelstütze oder das Sattelrohr Ihres
Rahmen dauerhaft verformen.
34
