User-Parameter 1–3
Grundlage ist das Hydraulik-Schema Bild 10 des Beimischkreises.

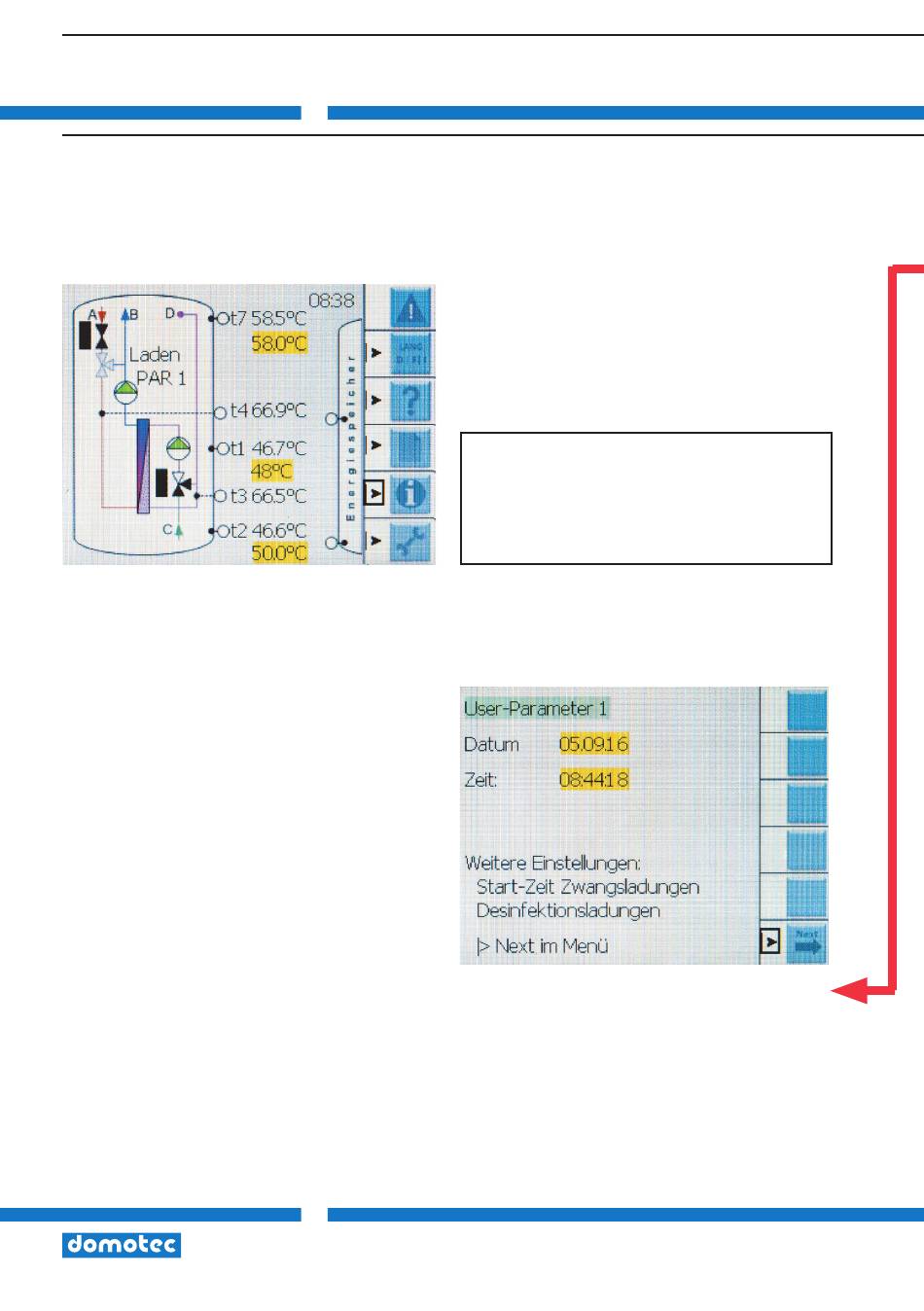

Das Bild 11/12 /13 zeigt die Einstellung der User-Parameter 1, 2 und 3 über die Anwahl
mittels Cursor.
10
Betriebs- und Montageanleitung Syncro IV
Nach drücken des
Bedienknopfes
erscheint Bild 11.
Wichtig!
Datum und Uhrzeit sind bei der Inbe-
triebnahme unbedingt einzustellen. Die
Werte werden von der Regelung
verwendet.
Nach erneutem drücken des Bedienknopfes
über den Cursor erscheint Bild 12.
