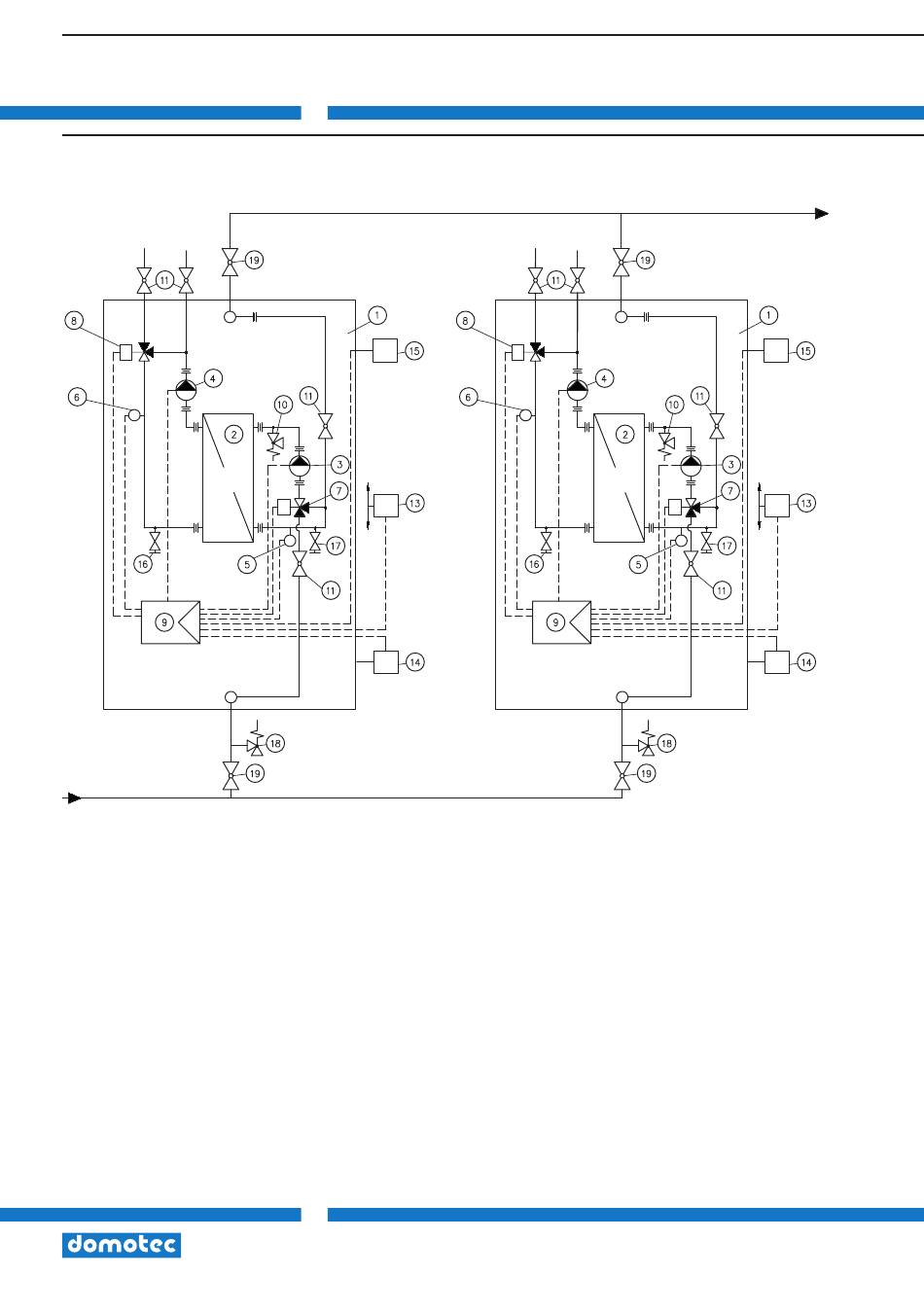

Prinzipschema Doppelanlagen
sind sanitärseitig immer im Tichelmann-System anzuschliessen
PV PR
KW
1 Warmwasserspeicher
2 Plattenwärmetauscher
3 Rezirkulationspumpe im Warmwasser-
kreis (Sekundärkreis)
Stratos Para 25/1–8
4 Ladepumpe im Wärmeerzeugerkreis
(Primärkreis) Stratos Para-Z 25/1–8
5 Lade-Temperaturfühler
6 Temperaturfühler Primärkreis
7 Regelorgan Sekundärkreis
8 Regelorgan Primärkreis
9 Elektronische Steuerung
10 Sicherheitsventil für
Sekundärkreis 8 bar / 800 kPa
11 Absperrorgane (mitgeliefert, Einbau
bauseits)
Betriebs- und Montageanleitung Syncro IV
*
Ein
Aus
13 Temperaturfühler EIN
* Fühlerposition abhängig von
14 Temperaturfühler AUS
15 Warmwasser-Temperaturfühler
16 Entleerhahn Primär
17 Entleerhahn Sekundär
18 Sicherheitsventil (bauseits)
19 Absperrorgan (bauseits)
KW = Kaltwasser
WW = Warmwasser
PV
PR
