Domotec Syncro IV Betriebs- Und Montageanleitung Seite 11

02/2019

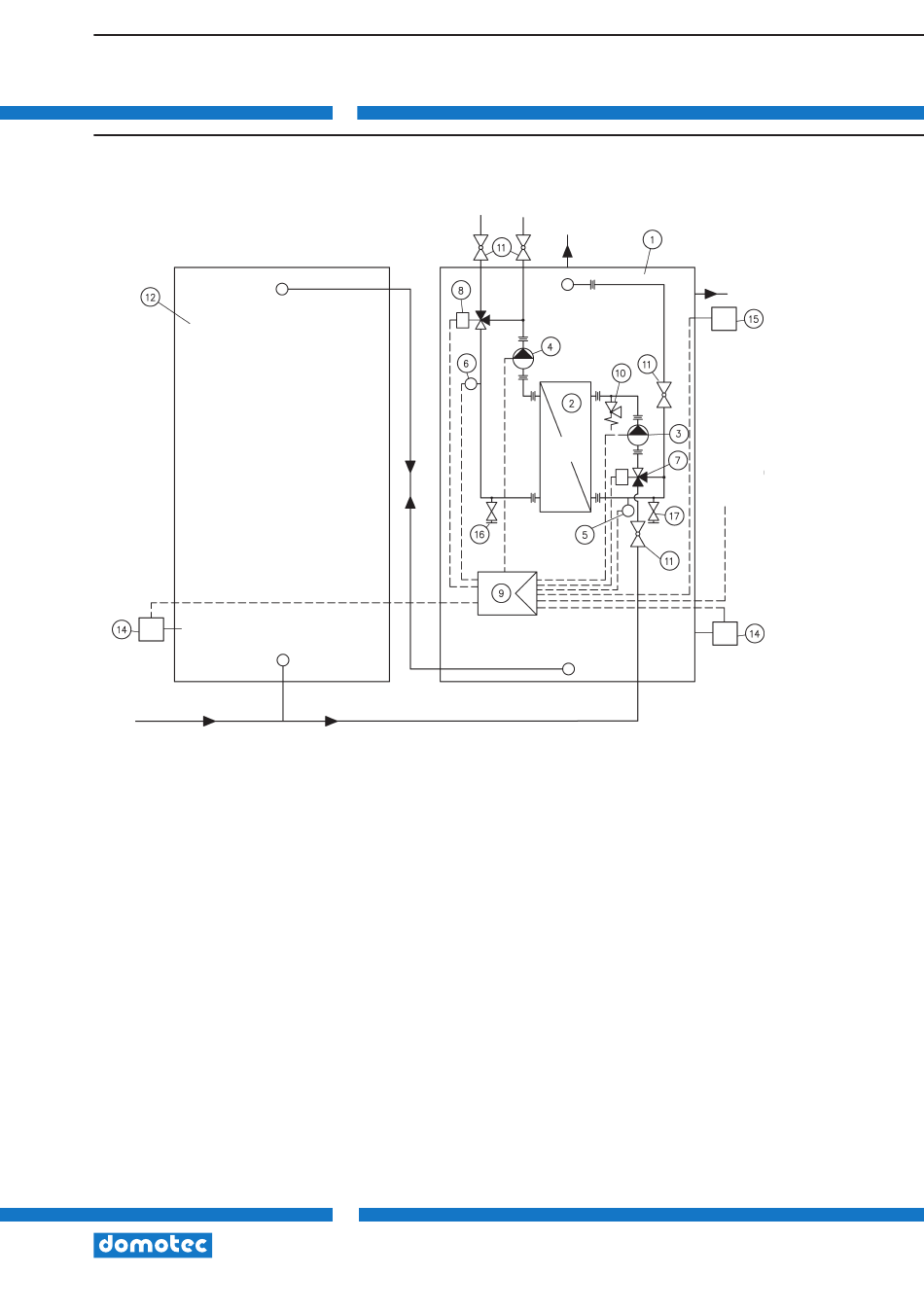

Prinzipschema Syncro mit Zusatzspeicher
1 Warmwasserspeicher
2 Plattenwärmetauscher
3 Rezirkulationspumpe im
Warmwasserkreis (Sekundärkreis)
Stratos Para 25/1–8
4 Ladepumpe im Wärmeerzeugerkreis
(Primärkreis) Stratos Para-Z 25/1–8
5 Lade-Temperaturfühler
6 Temperaturfühler Primärkreis
7 Regelorgan Sekundärkreis
8 Regelorgan Primärkreis
9 Elektronische Steuerung
10 Sicherheitsventil für Sekundärkreis
8 bar / 800 kPa
Betriebs- und Montageanleitung Syncro IV
PV PR
11 Absperrorgane (mitgeliefert, Einbau
bauseits)
12 Zusatzspeicher
13 Temperaturfühler EIN
* Fühlerposition abhängig von
14 Temperaturfühler AUS
15 Warmwasser-Temperaturfühler
16 Entleerhahn Primär
17 Entleerhahn Sekundär
KW = Kaltwasser
WW = Warmwasser
PV
PR
11 Telefon 062 787 87 87, Fax 0800 805 815
550 L
WW
800 L
WW
p@
Restlitermenge (Kundenauftrag)
= Primärvorlauf
= Primärrücklauf
1000 L
1500 L
2000 L
*
Ein
1
Aus
