Domotec Syncro IV Betriebs- Und Montageanleitung Seite 13

02/2019

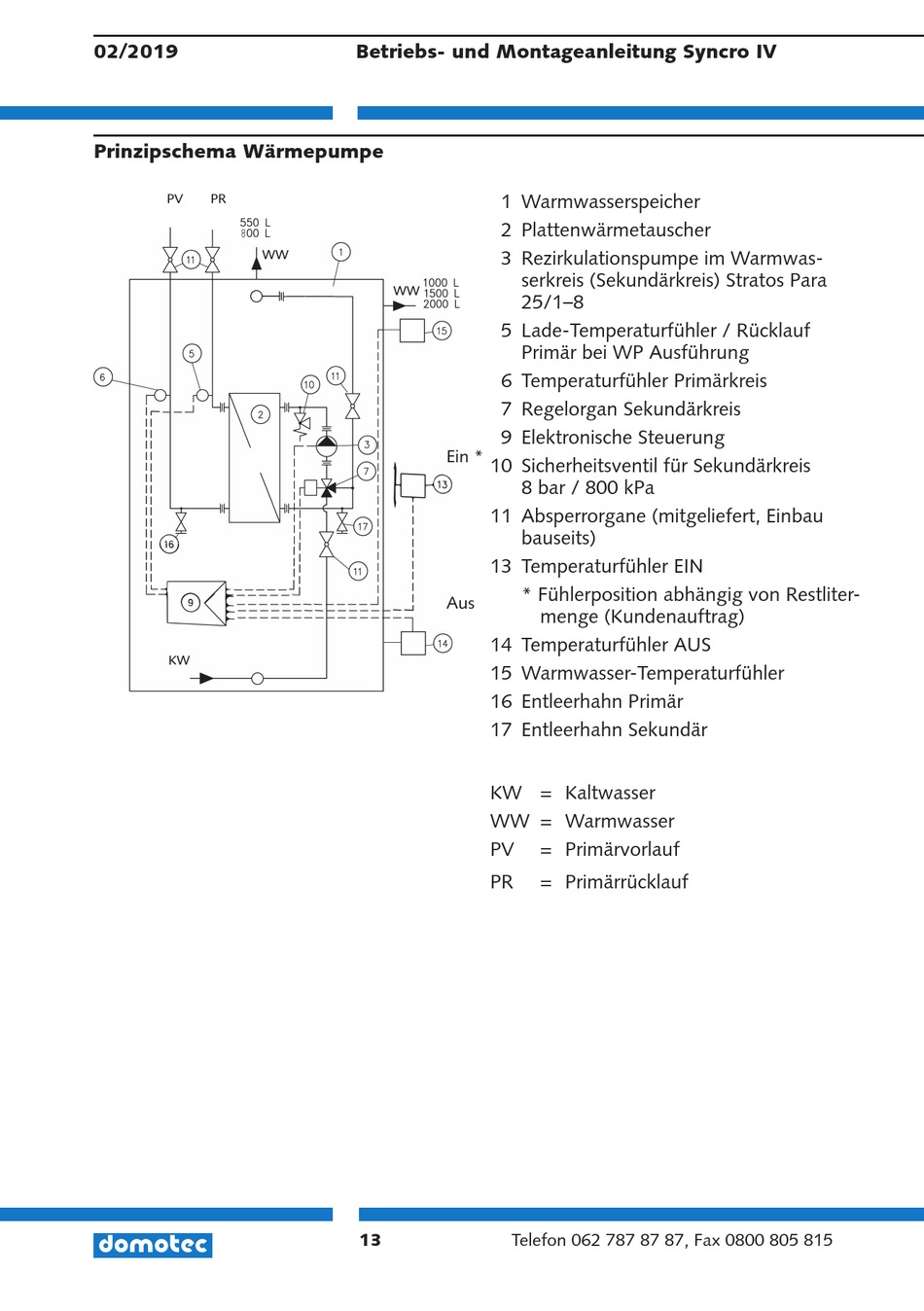

Prinzipschema Wärmepumpe
PV PR
550 L
800 L
WW
o--i 1 -- -
Ir
11
11
11
11
11
11
11
11
11
11
'16'
11
II
II�
11
11 �
L=- �
KW
Betriebs- und Montageanleitung Syncro IV
1000 L
WW
1500 L
2000 L
Ein *
�
1
1
1
1
1
1
1
1
1
j
1
1
1
1
J
==
1
Aus
_ _J
13
1 Warmwasserspeicher
2 Plattenwärmetauscher
3 Rezirkulationspumpe im Warmwas-
serkreis (Sekundärkreis) Stratos Para
25/1–8
5 Lade-Temperaturfühler / Rücklauf
Primär bei WP Ausführung
6 Temperaturfühler Primärkreis
7 Regelorgan Sekundärkreis
9 Elektronische Steuerung
10 Sicherheitsventil für Sekundärkreis
8 bar / 800 kPa
11 Absperrorgane (mitgeliefert, Einbau
bauseits)
13 Temperaturfühler EIN
* Fühlerposition abhängig von Restliter-
menge (Kundenauftrag)
14 Temperaturfühler AUS
15 Warmwasser-Temperaturfühler
16 Entleerhahn Primär
17 Entleerhahn Sekundär
KW = Kaltwasser
WW = Warmwasser
PV = Primärvorlauf
PR = Primärrücklauf
Telefon 062 787 87 87, Fax 0800 805 815
