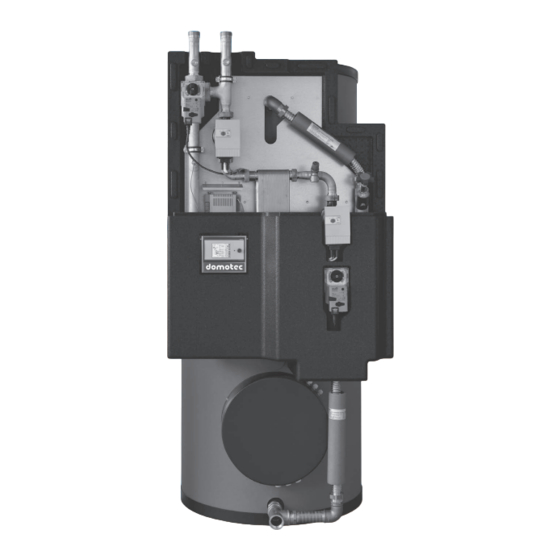

- Seite 1 Betriebs- und Montageanleitung 02/2019 Hochleistungs-Wassererwärmer Syncro IV w ä r m s t e n s e m p f o h l e n...
-
Seite 2: Inhaltsverzeichnis
02/2019 Betriebs- und Montageanleitung Syncro IV Inhaltsverzeichnis Seite Installationsvorschriften 3–5 Funktionen 6–8 Ladegruppen Prinzipschema / Hydraulik 10–17 Elektroschema 18–23 Bedienebene User / Enduser 24–26 LC Display Erklärung Warnhinweise Wechsel Bedienerebenen 29-30 Darstellung Betriebszustände Störmeldung Sprachwechsel Betriebsmodus 34–35 User Parameter 1–3 36–37... -
Seite 3: Installationsvorschriften
02/2019 Betriebs- und Montageanleitung Syncro IV Anschlussfertige, kompakte Anlage ■ Die Schnittstellen Heizung, Sanitär, Elektro sind klar de- finiert. Der Montageaufwand beschränkt sich auf deren Verbindung mit der Wärmequelle, dem Wassernetz und dem Elektrotableau. Es ist keine zusätzliche Absicherung notwendig. - Seite 4 02/2019 Betriebs- und Montageanleitung Syncro IV Ausführung 550 bis 2000 l Speicher 550 bis 2000 Liter aus emailliertem Stahl oder V4A ■ Korrosionsschutz durch temperaturwechselfeste Emaillierung (550 bis 2000 l) ■ Magnesium-Schutzanoden als zusätzlichen Korrosionsschutz (550 bis 2000 l emailliert) ■...
- Seite 5 02/2019 Betriebs- und Montageanleitung Syncro IV Zusatzspeicher 550 bis 2000 Liter aus emailliertem Stahl oder V4A. Gleiche Konstruktionsmerkmale wie Hauptspeicher. Der Ladefühler ist werkseitig mon- tiert; der Anschluss an die Steuerung erfolgt bauseits. Betriebsbedingungen Zulässige Vorlauftemperatur der Wärmequelle 90 °C ■...
-
Seite 6: Funktionen
02/2019 Betriebs- und Montageanleitung Syncro IV Funktionen Regelung der Warmwasser-Temperatur Die Regelung gewährleistet, dass ausschliesslich Warmwasser der gewünschten Tempera- tur in den obersten Speicherbereich eingeführt wird. Regelbereich 40–70 °C. Primärregelung Die Regelung der Primär-Vorlauftemperatur optimiert den Wärmeaustausch über den Plattentauscher und schützt das System vor zu hohen Eintrittstemperaturen. -
Seite 7: Zeitgesteuerte Desinfektionsladung
Die Regelung ist vorbereitet für die Verbindung mit einem Gebäudeleitsystem. Zum Beispiel. BACnet oder RCO-view. Vom GLT-Partner benötigen wir vor der Inbetrieb- nahme die IP-Adresse, die EDE Datei wird von Domotec zur Verfügung gestellt. Werden uns vom GLT-Partner die Fühler unter Angabe der Positionierung rechtzeitig angeliefert, erfolgt der Einbau (Fühlerschiene) in unserem Werk ohne separate Verrech-... - Seite 8 02/2019 Betriebs- und Montageanleitung Syncro IV Bedienebene Installateur und End User / Displayfunktion Auf der Bedienebene wird immer das Anlageschema auf dem Display angezeigt. Was wird angezeigt: Pumpen / Grün = Betrieb / Rot = Ausser Betrieb Störung / weiss = Stillstand ■...
-
Seite 9: Ladegruppen
02/2019 Betriebs- und Montageanleitung Syncro IV Ladegruppen-Ausführungen Beimischung Einspritzung Wärmepumpen Plattentauscher Plattentauscher Plattentauscher Mischer Sekundär Mischer Sekundär Mischer Sekundär Pumpe Sekundär Pumpe Sekundär Pumpe Sekundär Pumpe Primär Pumpe Primär... -
Seite 10: Prinzipschema / Hydraulik
02/2019 Betriebs- und Montageanleitung Syncro IV Prinzipschema mit Beimischschaltung 550 L 800 L 1000 L 1500 L 2000 L � 1 Warmwasserspeicher 11 Absperrorgane (mitgeliefert, Einbau bauseits) 2 Plattenwärmetauscher 12 Zusatzspeicher 3 Rezirkulationspumpe im Warmwasserkreis (Sekundärkreis) 13 Temperaturfühler EIN Stratos Para 25/1–8 * Fühlerposition abhängig von... - Seite 11 02/2019 Betriebs- und Montageanleitung Syncro IV Prinzipschema Syncro mit Zusatzspeicher 550 L 800 L 1000 L 1500 L 2000 L 1 Warmwasserspeicher 11 Absperrorgane (mitgeliefert, Einbau bauseits) 2 Plattenwärmetauscher 12 Zusatzspeicher 3 Rezirkulationspumpe im Warmwasserkreis (Sekundärkreis) 13 Temperaturfühler EIN Stratos Para 25/1–8 * Fühlerposition abhängig von...
-
Seite 12: Prinzipschema Mit Einspritzschaltung
02/2019 Betriebs- und Montageanleitung Syncro IV Prinzipschema mit Einspritzschaltung 1 Warmwasserspeicher 550 L 2 Plattenwärmetauscher 800 L 3 Rezirkulationspumpe im Warmwas- 1000 L serkreis (Sekundärkreis) Stratos Para 1500 L 25/1–8 2000 L 4 Ladepumpe im Wärmeerzeugerkreis (Primärkreis) Stratos Para-Z 25/1–8 5 Lade-Temperaturfühler... - Seite 13 02/2019 Betriebs- und Montageanleitung Syncro IV Prinzipschema Wärmepumpe 1 Warmwasserspeicher 550 L 2 Plattenwärmetauscher 800 L 3 Rezirkulationspumpe im Warmwas- serkreis (Sekundärkreis) Stratos Para 1000 L o--i 1 -- - 1500 L 25/1–8 2000 L 5 Lade-Temperaturfühler / Rücklauf Primär bei WP Ausführung 6 Temperaturfühler Primärkreis...
-
Seite 14: Prinzipschema Doppelanlagen Sind Sanitärseitig Immer Im Tichelmann-System Anzuschliessen
02/2019 Betriebs- und Montageanleitung Syncro IV Prinzipschema Doppelanlagen sind sanitärseitig immer im Tichelmann-System anzuschliessen 13 Temperaturfühler EIN 1 Warmwasserspeicher * Fühlerposition abhängig von 2 Plattenwärmetauscher Restlitermenge (Kundenauftrag) 3 Rezirkulationspumpe im Warmwasser- 14 Temperaturfühler AUS kreis (Sekundärkreis) 15 Warmwasser-Temperaturfühler Stratos Para 25/1–8 16 Entleerhahn Primär... - Seite 15 02/2019 Betriebs- und Montageanleitung Syncro IV Leistungsdiagramme Plattentauscher -- -- - -- - - · -- · - -- · - · - - - - - · - · 60 - - - - - - - - - - - -...
- Seite 16 02/2019 Betriebs- und Montageanleitung Syncro IV Leistungsdaten Speicher Leistung Warmwasserleistung Sekundär- Primär- Druck- Max. Volu- Anzahl Lade- Temp. Temp. verlust menstrom Wohnungen gruppe l l/10 Min. l/1. Std. l/Std. °C °C l/Std. (Richt- werte) 30– 72 1480 1230 60 / 33...
- Seite 17 02/2019 Betriebs- und Montageanleitung Syncro IV Leistungsdiagramme Plattentauscher C 6 Ausführung Wärmepumpe Primär-VL Warmwasser Durchfluss WW-Leistung Pumpe °C °C 1920 2880 3840 4800 1065 = Primär-Vorlauftemperatur (° C) = Warmwasser-Ladetemperatur (° C) = Primär-Rücklauftemperatur (° C) = Leistung Wärmequelle = Warmwasserleistung à 60 °C...
-
Seite 18: Elektroschema
02/2019 Betriebs- und Montageanleitung Syncro IV Elektroschema Anordnung der Stecker bei I/O-Modul RCO27D-S im eingebautem Zustand Stecker 13 Sicherung Stecker 5 Stecker 12 Stecker 4 Stecker 11 Stecker 10 Stecker 9 Stecker 3 Stecker 8 Stecker 2 Stecker 7 Stecker 6... - Seite 19 02/2019 Betriebs- und Montageanleitung Syncro IV Elektroschema Klemmenbelegung Eingänge Stecker 1 Stecker 2 Telefon 062 787 87 87, Fax 0800 805 815...
- Seite 20 02/2019 Betriebs- und Montageanleitung Syncro IV Elektroschema Klemmenbelegung Eingänge Stecker 3 Stecker 4 Stecker 5 Klemmenbelegung Ausgänge Stecker 6 Stecker 7 Stecker 8 Primärregelventil, Beimischschaltung Wilo Stratos Pumpe Wilo Stratos Pumpe Belimo-Antrieb Primärpumpe Sekundärpumpe Primärregelventil, Einspritzschaltung Sauter-Antrieb Telefon 062 787 87 87, Fax 0800 805 815...
- Seite 21 02/2019 Betriebs- und Montageanleitung Syncro IV Elektroschema Klemmenbelegung Ausgänge Stecker 9 Stecker 10 Stecker 11 Sekundärventil Sammelalarm Relaiskontakt Wärmebedarf potentialfrei Desinfektion *jeweils nur eine Option möglich Stecker 13 Stecker 12 Primär Netz 230 VAC Brücke auf Print Absperrventil Telefon 062 787 87 87, Fax 0800 805 815...
- Seite 22 02/2019 Betriebs- und Montageanleitung Syncro IV Elektroschema Master-Controller RCO921D-M 1 Power (24 VDC von RC027D-S / Stecker 5) � 2 L-Bus 2 (Verbindung ITill 1111 zu RC027D-S) � PE N A4 84 P4 G4 3 COM1 (RS232 / RJ45) ��...
-
Seite 23: Wärmebedarfssignal Mit Fühlersimulation
02/2019 Betriebs- und Montageanleitung Syncro IV Elektroschema Einstellung DIP-Switch Darstellung in eingebautem Zustand (RDO 27 D-S) Werkseinstellung: Geräte-Adresse 1 DIP-Schalter 1 = ON DIP-Schalter 2 = OFF DIP-Schalter 3 = OFF DIP-Schalter 4 = OFF DIP-Schalter 5 = OFF L-Bus Geschwindigkeit: 500 kbps... -
Seite 24: Bedienebene User / Enduser
Nach Überprüfung der Verdrahtung ist die SD-Karte mit dem Applikations-Programm in den Karten-Schacht einzu schieben. Erst dann die Netzspannung 230VAC einschalten. Die Regelung Syncro IV aktiviert sich und verbindet automatisch den Regler mit der Ein– und Ausgangseinheit. Nach ca. 10 Sekunden ist die Regelung betriebsbereit. - Seite 25 02/2019 Betriebs- und Montageanleitung Syncro IV Bedienebene User Nach dem Erscheinen des Domotec-Logos ist die Regelung in Betriebsbereitschaft. Bei erneutem Drücken erscheint wahlweise das Bild (Darstellung je nach Betriebszu- stand der jeweiligen Ladegruppe) . Bild ist abhängig von der Ausführung.
- Seite 26 02/2019 Betriebs- und Montageanleitung Syncro IV Bedienebene User Erklärung Parameter: T1 Fühler Einschalt-Temperatur (Ladung Ein 1) T2 Fühler Ausschalt-Temperatur (Ladung Aus 1) T3 Fühler Ladetemperatur (Warmwasser-Ladetemperatur) T4 Fühler Primärvorlauf-Temperatur T5 Fühler Einschalt-Temperatur (Ladung Ein 2) T6 Fühler Ausschalt-Temperatur (Ladung Aus 2) T7 Fühler Warmwasser-Temperatur...
-
Seite 27: Lc Display
02/2019 Betriebs- und Montageanleitung Syncro IV LC-Display Das Bild 1 auf Seite 29 zeigt das Hydraulik-Schema des Beimischkreises. Angezeigt werden: Bild 1 (1) WW-Speicher mit Wärmetauscher und Primär und Sekundär–Regelkreisen. ■ (2) Regelkreise jeweils mit ■ (2.1) Pumpen (grünes Dreieck bei Betrieb / rotes Dreieck bei Störung) sowie weiss ■... -
Seite 28: Erklärung Warnhinweise
02/2019 Betriebs- und Montageanleitung Syncro IV Erklärung Warnhinweis Normalzustand im gesperrten Zustand Warnhinweis: Pumpe primär Störung Quittieren der Störung mittels Pfeil. Achtung: Ist die Störung quittiert erscheint diese nicht mehr. Nur durch Fachperson zu quittieren. Welche Störung gibt es Telefon 062 787 87 87, Fax 0800 805 815... - Seite 29 02/2019 Betriebs- und Montageanleitung Syncro IV Wechsel der Bedienerebenen Wechsel der Bedienerebenen Bedienknopf nach links drehen bis der blaue Rahmen erscheint. (Bild 2) Dann Bedienknopf drücken Danach erscheint das Domotec-Logo (Bild 3) Telefon 062 787 87 87, Fax 0800 805 815...
-
Seite 30: Wechsel Bedienerebenen
02/2019 Betriebs- und Montageanleitung Syncro IV Wechsel der Bedienerebenen Bedienknopf nach rechts drehen bis zum Bild 6. Dann Bedienenknopf drücken. Bedienknopf auf next drehen. Danach er- scheint das Bild Bedriebsmodous «Manuelle Ladung» Bild 8. Telefon 062 787 87 87, Fax 0800 805 815... -
Seite 31: Darstellung Betriebszustände
02/2019 Betriebs- und Montageanleitung Syncro IV Darstellung Betriebszustände Betriebszustand gesperrt: Hinweis zum Betriebszustand ge- sperrt Bei diesem Betriebszustand ist der WW- Speicher gesperrt. Bis zur Entsperrung können keine Ladun- gen durchgeführt werden. Mit einem Heiz- stab kann in diesem Betriebsmodus eine Desinfektion gestartet werden. -
Seite 32: Störmeldung
02/2019 Betriebs- und Montageanleitung Syncro IV Störmeldung: Das Bild zeigt das Hydraulik-Schema des Beimischkreises Auswahlmöglichkeiten: (1) aktives Fenster bei Meldungen Das Alarmfenster ist nur anwählbar, wenn ein Alarm ansteht. Bedienknopf drücken nach links drehen Das Quittieren einer Meldung erfolgt durch das drücken und links drehen am Bedien- knopf. -
Seite 33: Sprachwechsel
02/2019 Betriebs- und Montageanleitung Syncro IV Sprachwechsel: Grundlage ist das Hydraulikschema des Beimischkreises. Das Bild 61 zeigt den Sprachwechsel über die Anwahl mittels Cursor. Nach drücken des Bedienknopfes erscheint Bild 62 (Deutsch). Hinweis Nach Auswahl der Sprache den Bedien- knopf drücken (Bestätigung der Ände- Durch weiteres Drehen des Bedienknopes rung). -
Seite 34: Betriebsmodus
02/2019 Betriebs- und Montageanleitung Syncro IV Betriebsmodus Grundlage sind die Hydraulik-Schemen Bild 6 des Beimischkreises. Das Bild 7 zeigt die Hilfe zum Betriebsmodus über die Anwahl mittels Cursor Bild 6. Nach Drücken des Beidienknopfes er- scheint Bild 7. Telefon 062 787 87 87, Fax 0800 805 815... - Seite 35 02/2019 Betriebs- und Montageanleitung Syncro IV Nach erneutem drücken des Bedienknopfes über den Cursor erscheint Bild 8 Hinweis Hinweis Im Betriebsmodus Manuelle Ladung kann Im Betriebsmodus Manuelle Ladung kann die Ladung per Hand gestartet werden. die Ladung per Hand gestartet werden.
-
Seite 36: User Parameter 1
02/2019 Betriebs- und Montageanleitung Syncro IV User-Parameter 1–3 Grundlage ist das Hydraulik-Schema Bild 10 des Beimischkreises. Das Bild 11/12 /13 zeigt die Einstellung der User-Parameter 1, 2 und 3 über die Anwahl mittels Cursor. Nach drücken des Bedienknopfes erscheint Bild 11. - Seite 37 02/2019 Betriebs- und Montageanleitung Syncro IV Alle 4 Zeiten sind jeweils von 00.00 Uhr bis 24.00 Uhr einstellbar. Nach Drücken des Bedien- knopfes erscheint Bild 13. Hinweis User Parameter 3 Ein Wochentag ist nur bei der Auswahl Desinfektionsladungen «wöchtenlich» einstellbar.
-
Seite 38: Ereigniszähler
02/2019 Betriebs- und Montageanleitung Syncro IV Ereigniszähler / Live-Log / Softwareversion Grundlage ist das Hydraulik-Schema Bild 16 des Beimischkreises. Nach drücken des Bedienknopfes erscheint Bild 17. Telefon 062 787 87 87, Fax 0800 805 815... -
Seite 39: Servicetechniker-Ebene
02/2019 Betriebs- und Montageanleitung Syncro IV Einstieg in Servicetechniker-Ebene Einstieg in Servicetechniker-Ebene Grundlage ist das die Hydraulik-Schema Bild 12 des Beimischkreises. Die Fachmannebene für Service-Techniker ist passwortgeschützt. (Bild 22) Nach drücken des Bedien- knopfes erscheint Bild 21 Nur für autorisierten Fachmann... -
Seite 40: Sicherheit
Route de la Z. I. du Verney T 021 635 13 23 1070 Puidoux Fax 0800 805 815 Domotec im Internet www.domotec.ch info@domotec.ch w ä r m s t e n s e m p f o h l e n...
