Prinzipschema Mit Einspritzschaltung - Domotec Syncro IV Betriebs- Und Montageanleitung

02/2019

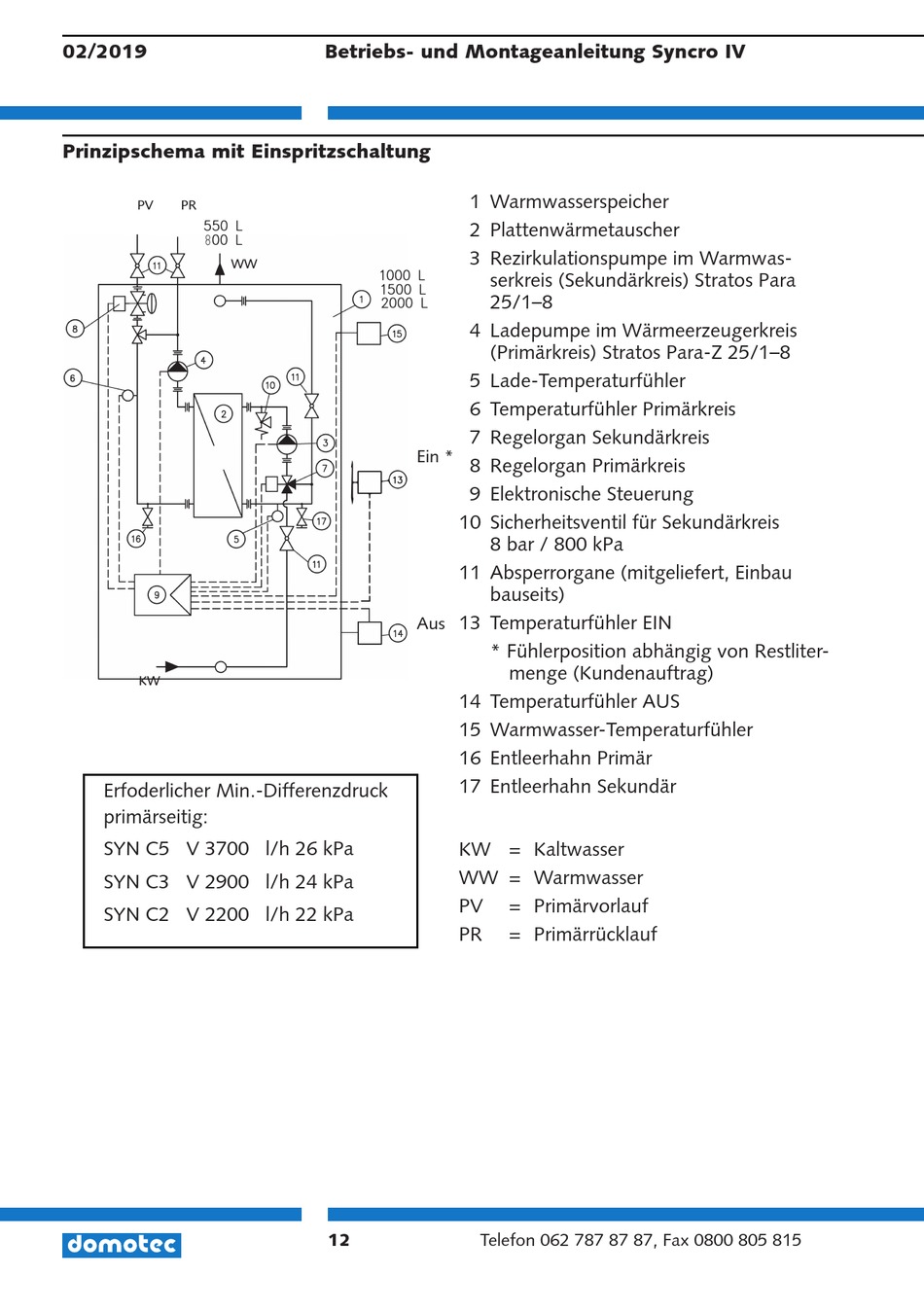

Prinzipschema mit Einspritzschaltung

PV PR
550 L
800 L
WW
KW
Erfoderlicher Min.-Differenzdruck
primärseitig:
SYN C5 V 3700 l/h 26 kPa
SYN C3 V 2900 l/h 24 kPa
SYN C2 V 2200 l/h 22 kPa
Betriebs- und Montageanleitung Syncro IV
1 Warmwasserspeicher
2 Plattenwärmetauscher
3 Rezirkulationspumpe im Warmwas-
1000 L
serkreis (Sekundärkreis) Stratos Para
1500 L
25/1–8
2000 L
4 Ladepumpe im Wärmeerzeugerkreis
(Primärkreis) Stratos Para-Z 25/1–8
5 Lade-Temperaturfühler
6 Temperaturfühler Primärkreis
7 Regelorgan Sekundärkreis
Ein *
8 Regelorgan Primärkreis
9 Elektronische Steuerung
�
1
1
10 Sicherheitsventil für Sekundärkreis
1
1
8 bar / 800 kPa
1
1
1 11 Absperrorgane (mitgeliefert, Einbau
1
1
bauseits)
_J
13 Temperaturfühler EIN
Aus
* Fühlerposition abhängig von Restliter-
14 Temperaturfühler AUS
15 Warmwasser-Temperaturfühler
16 Entleerhahn Primär
17 Entleerhahn Sekundär
KW = Kaltwasser
WW = Warmwasser
PV
PR
12 Telefon 062 787 87 87, Fax 0800 805 815
menge (Kundenauftrag)
= Primärvorlauf
= Primärrücklauf
