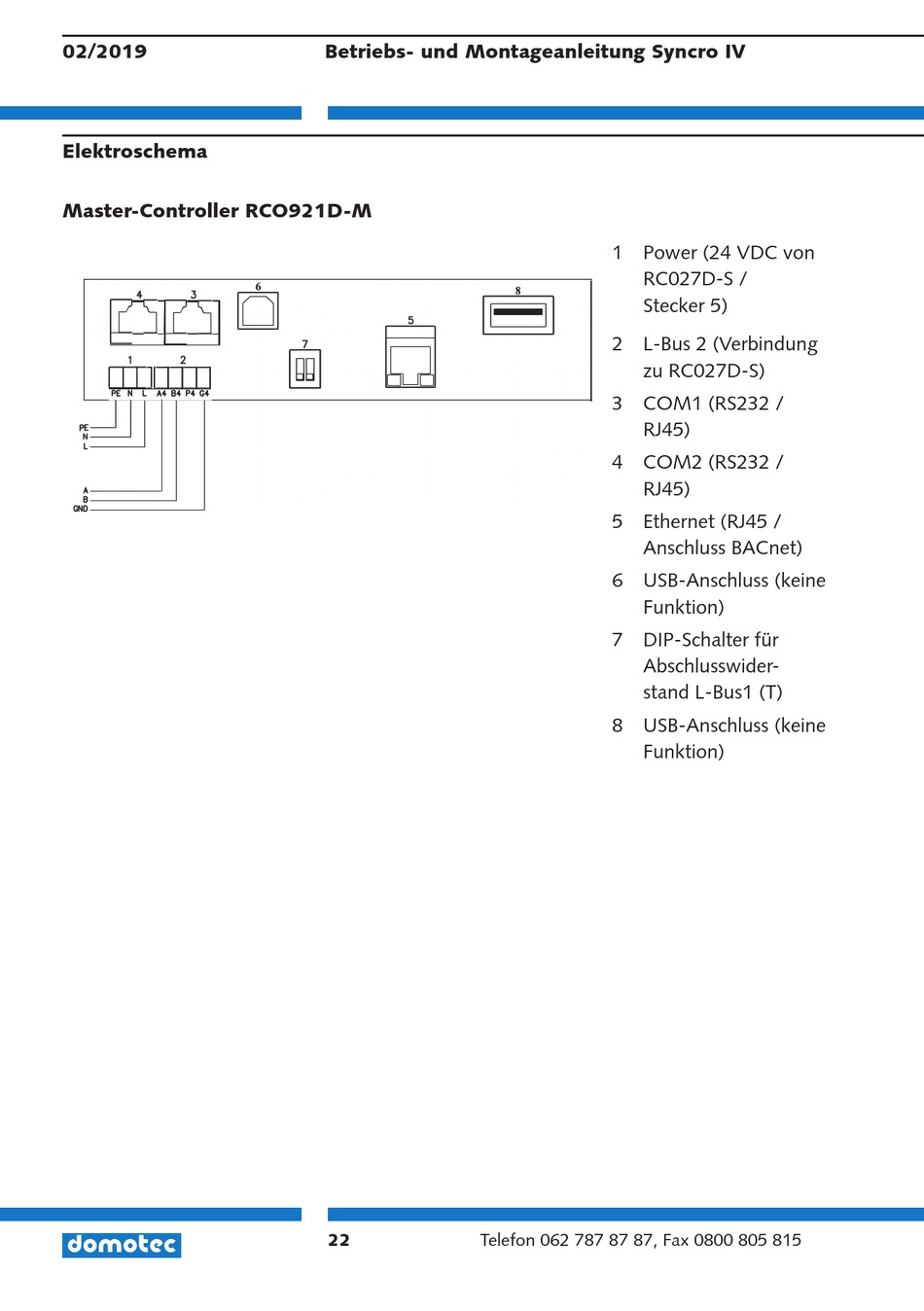

Elektroschema
Master-Controller RCO921D-M
4
sw
1c SI
3
1
2
ITill 1111
PE N L A4 84 P4 G4
p
��
L
A
B
GN D
Betriebs- und Montageanleitung Syncro IV
D
6
g
5
7
�
22
1 Power (24 VDC von
RC027D-S /
8
Stecker 5)
�
2 L-Bus 2 (Verbindung
zu RC027D-S)
3 COM1 (RS232 /
RJ45)
4 COM2 (RS232 /
RJ45)
5 Ethernet (RJ45 /
Anschluss BACnet)
6 USB-Anschluss (keine
Funktion)
7 DIP-Schalter für
Abschlusswider-
stand L-Bus1 (T)
8 USB-Anschluss (keine
Funktion)
