4

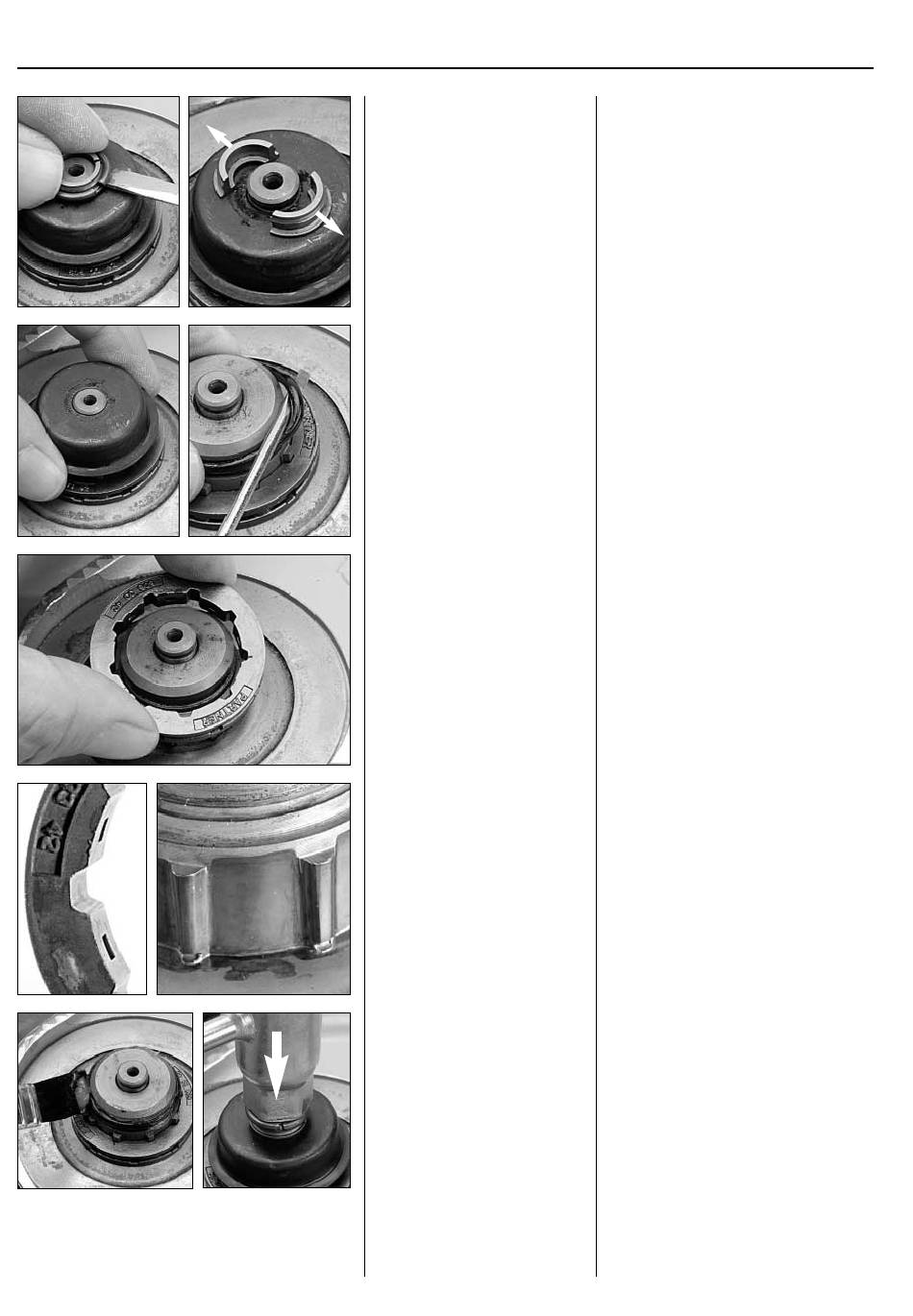

AUSTAUSCH VON KETTE/FÜHRUNGSSCHIENE
6
Kettenantriebsrad
Kettenantriebsrad aus-
bauen
Sicherungsring entfernen.
Die Sicherungsringhälften
aus ihrer Nut schieben.
Stützkappe abnehmen.
O-Ring entfernen.
Kettenantriebsrad abheben
und durch ein neues ersetzen.
Gleiche Rotationsrichtung
Eine benutzte Kette und das
Antriebsrad müssen die
gleiche Rotationsrichtung
haben wie beim ursprüng-
lichen Neueinbau.
Verschleiß kontrollieren
Ähnelt der Verschleiß der
Abnutzung auf den Fotos, ist
ein neues Kettenantriebsrad
oder eine neue Kupplungs-
trommel einzusetzen.
Kettenantriebsrad
montieren
Kettenantriebsrad mit der
Beschriftung nach oben
anbringen.
O-Ring anbringen und ein-
fetten. Stützkappe montieren.
Sicherungsringhälften ein-
schieben.
Sicherungsring mit dem
Kombischlüssel oder einer 13-
mm-Hülse herunterdrücken.
Kettenantriebsrad
Kettenantriebsrad ausbauen
Sicherungsring mit einem Schrauben-
zieher aus seiner Nut drehen. Mit
den Fingern gegenhalten, damit er
nicht herausspringen kann.
Die Sicherungsringhälften aus ihrer
Nut schieben.
Die Stützkappe ist über einen O-Ring
gedrückt. Die Stützkappe seitlich hin-
und herkippen, um sie zu lösen.
O-Ring mit einem Schraubenzieher
o. Ä. entfernen.
Kettenantriebsrad abheben und
durch ein neues ersetzen.
Benutzte Kette/Kettenantriebsrad
Soll eine benutzte Kette verwendet
werden, muss das zugehörige Ketten-
antriebsrad montiert werden.
Gleiche Rotationsrichtung
Kette und Antriebsrad müssen die
gleiche Rotationsrichtung haben wie
beim ursprünglichen Neueinbau.
Verschleiß kontrollieren
Sicherstellen, dass das Ketten-
antriebsrad und die Nasen in der
Kupplungstrommel nicht verschlissen
sind.
Ähnelt der Verschleiß der
Abnutzung auf den Fotos, ist ein
neues Kettenantriebsrad oder eine
neue Kupplungstrommel einzusetzen.
Kettenantriebsrad montieren
Kettenantriebsrad mit der
Beschriftung nach oben anbringen.
O-Ring anbringen und einfetten. Dies
erleichtert den Ein- und Ausbau der
Stützkappe beim nächsten Mal.
Stützkappe aufdrehen.
Sicherungsringhälften einschieben.
Sicherungsring mit dem der Maschine
beiliegenden Kombischlüssel oder
einer 13-mm-Hülse herunterdrücken.
