502 54 15-01
502 54 04-02

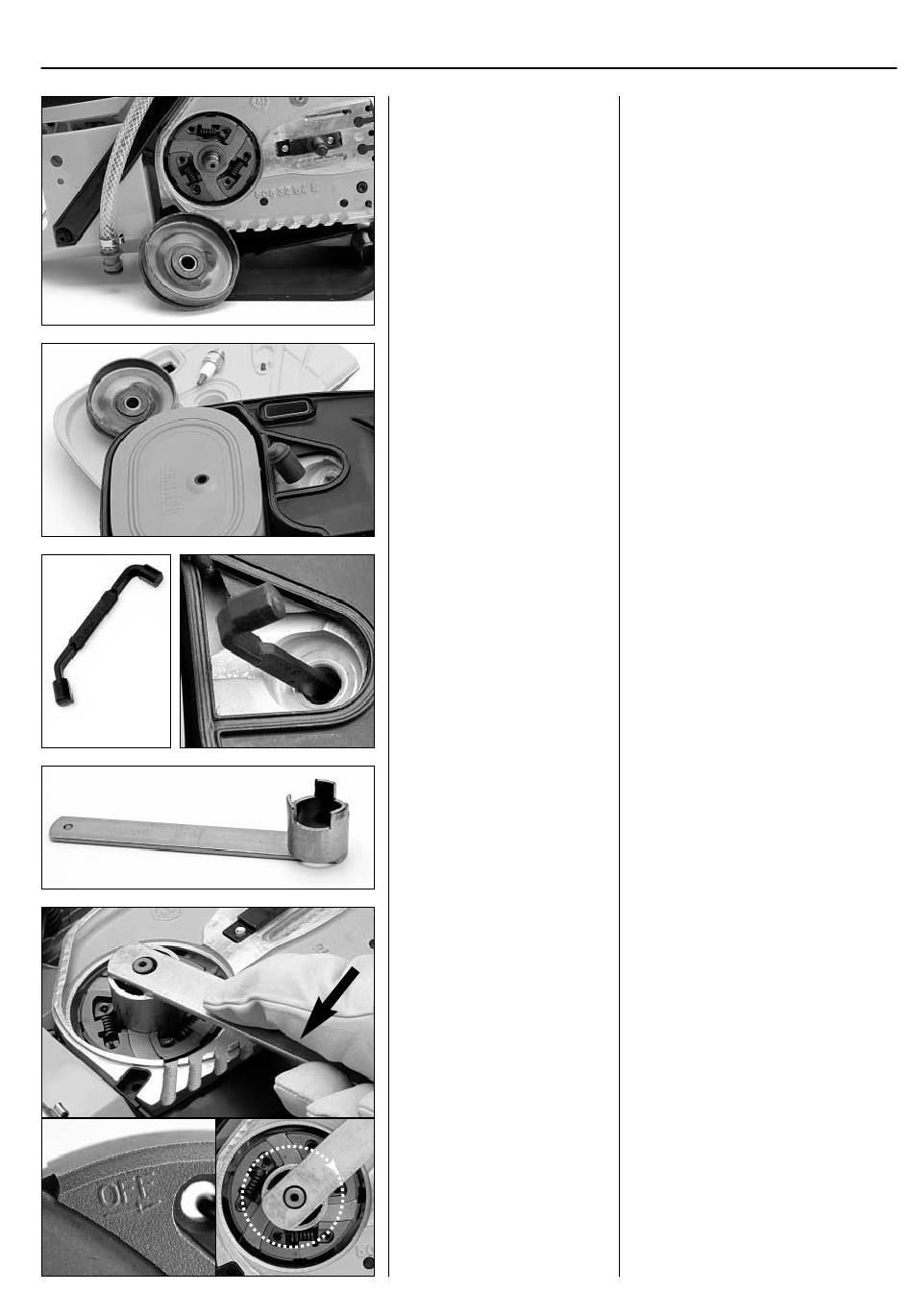

KUPPLUNG

Ausbau
Führungsschiene und Kette
ausbauen.
Kupplungstrommel heraus-
ziehen.
Filterdeckel abmontieren und
Zündkerze herausschrauben.
Kolbenstopp in der Zünd-
kerzenöffnung platzieren.
Zum Ausbau der Kupplung
ist das Spezialwerkzeug zu
verwenden.
HINWEIS
Die Kupplung hat ein
Linksgewinde.
Im Uhrzeigersinn drehen,
um die Kupplung auszu-
bauen.
Die Kupplung ist mit der
Ausbaurichtung gekenn-
zeichnet. (Diese Seite ist
beim Einbau nach außen zu
drehen.)
Ausbau
Führungsschiene und Kette aus-
bauen, siehe Kapitel 4.
Kupplungstrommel herausziehen.
Filterdeckel abmontieren und
Zündkerze herausschrauben.
Kolbenstopp Nr. 502 54 15-01 in der
Zündkerzenöffnung platzieren.
Auch ein Startseil kann verwendet
werden; es wird durch die Zünd-
kerzenöffnung eingeführt, wenn sich
der Kolben in der niedrigen Position
befindet.
Zum Ausbau der Kupplung ist das
Spezialwerkzeug Nr. 502 54 04-02 zu
verwenden.
HINWEIS
Die Kupplung hat ein
Linksgewinde.
Das Werkzeug gemäß dem Foto
platzieren und im Uhrzeigersinn
drehen, um die Kupplung auszu-
bauen.
Die Kupplung ist mit der Ausbau-
richtung gekennzeichnet. (Diese Seite
ist beim Einbau nach außen zu
drehen.)
6
9
