16
KETTE
531 01 27-12
531 10 11-94
A

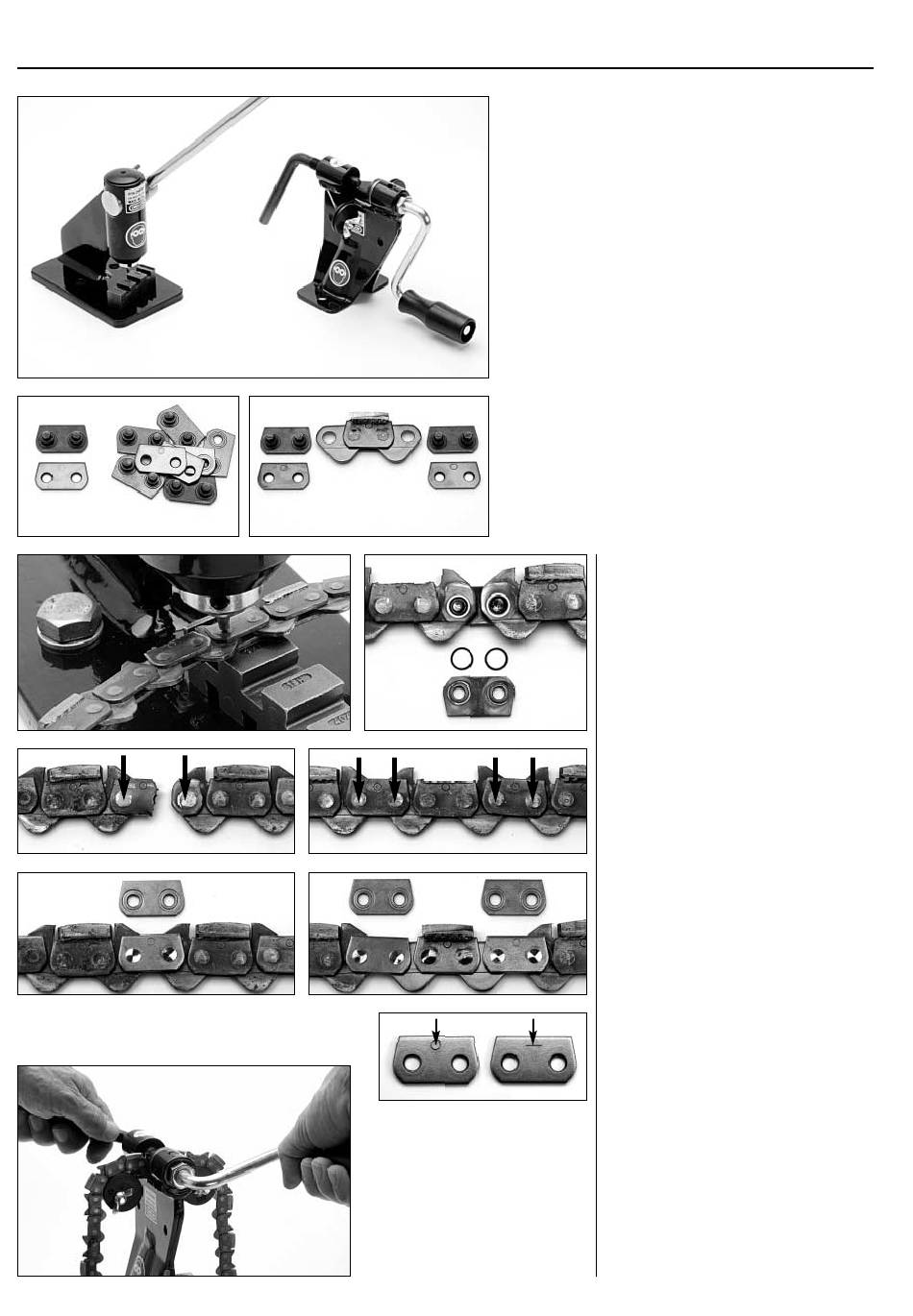

Reparatur der Kette
Soll eine gebrochene Kette repariert oder ein Glied
mit abgebrochenem Diamantsegment ersetzt wer-
den, sind zwei Werkzeuge erforderlich:
Kettennietendrücker (531 01 27-11)
Mit dem Kettennietendrücker werden die Nieten aus
der Kette gedrückt. Das Nietstöckchen hat Nuten für
Ketten mit verschiedenen Dimensionen.
Nietwerkzeug (531 01 27-12)
Mit dem Nietwerkzeug wird der neue Niet in die
richtige Form gewalzt.
(Die Werkzeuge sind mit denen identisch, die für
die Reparatur von Sägeketten für die Forstpflege
verwendet werden. Den Werkzeugen liegt eine aus-
führliche Bedienungsanleitung bei.)
Reparatursätze
Es gibt zwei Typen von Reparatursätzen:
531 10 11-95 (Dimas) zur Reparatur einer gebrochenen
Kette. Lieferung im 5er-Pack.
531 10 11-94 (Dimas) zum Austausch eines
gebrochenen Diamantsegments.
Herausdrücken der Kettennieten
Die Kette in das Nietenstöckchen
legen, in die mit 3/8 markierte Nut.
Die Kette so legen, dass der zu
drückende Niet exakt unter dem
Stempel liegt. Griff herunterziehen,
um die Nieten aus dem oberen
Seitenglied zu drücken. Unteres
Seitenglied entfernen.
Die Pfeile im nebenstehenden Foto
markieren, welche Nieten herausge-
drückt werden müssen, wenn eine
gebrochene Kette bzw. ein gebroche-
nes Diamantsegment repariert wer-
den soll.
Neue Teile montieren
Die neuen Teile montieren. Die
Markierung (A) in der Mitte jedes
Glieds beachten, sie ist nach außen
zu drehen. (Markierungsvarianten
sind möglich.)
Die O-Ringe zwischen den Gliedern
in der werksmontierten Kette sind
nicht zu verwenden, wenn die Kette
repariert wird.
Kette nieten
Kette auf die Stützräder legen. Den
Nietenkopf der Kette zwischen
Gegenhalter und Spindel zentrieren.
Etwas Öl auf Nietenkopf und Spindel
tropfen.
Den Nietenkopf durch Drehen der
Kurbel walzen und gleichzeitig den
Gegenhalter langsam anziehen.
Fortfahren, bis der Nietenkopf die
gleiche Form hat wie die übrigen
Nieten der Kette.
