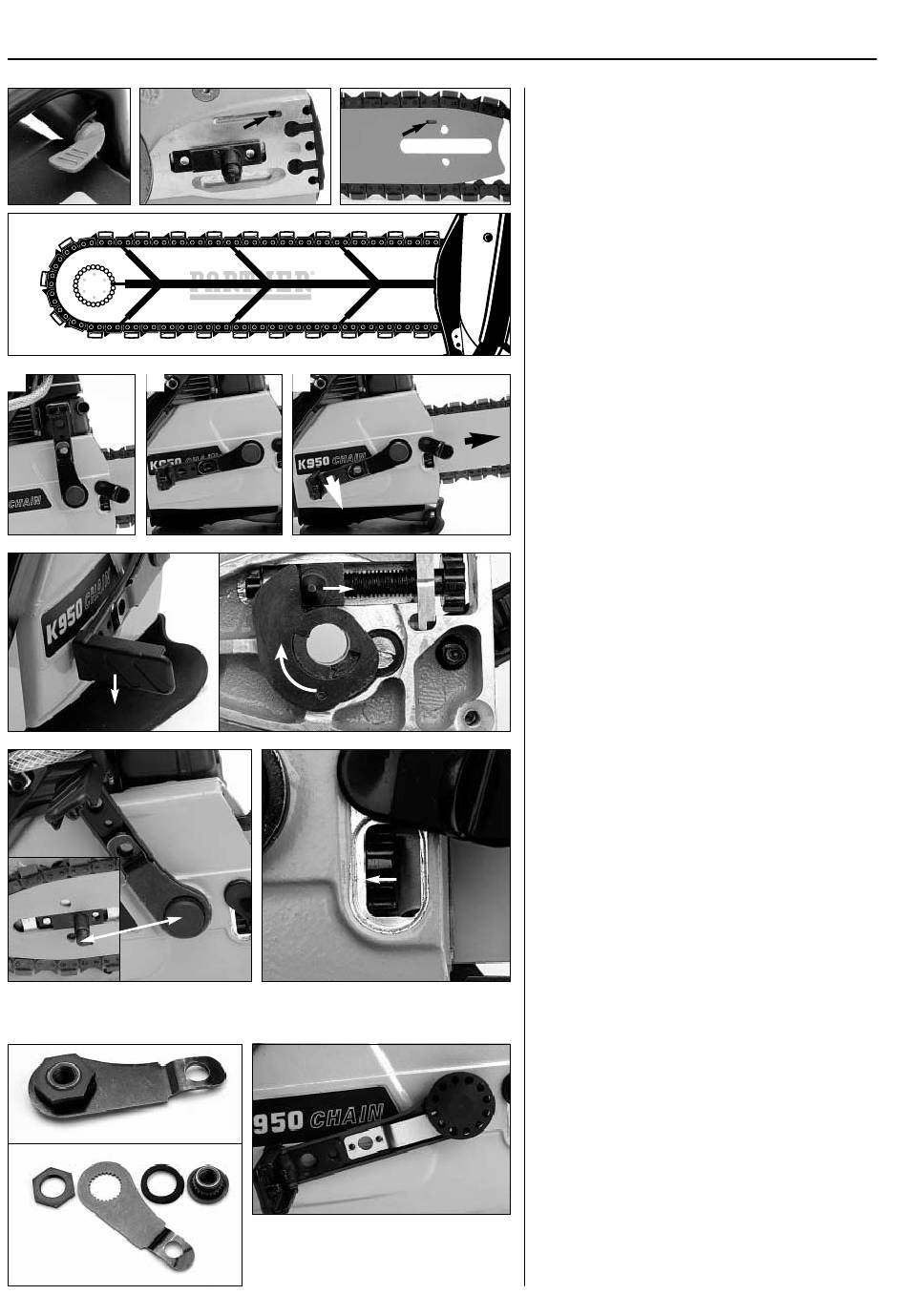

BESONDERE FUNKTIONSELEMENTE
A
3
B
A
Neue Version
A
Wasserkanäle
Wasserspülung/Schmierung
B
Das Wasser wird vom Wasserkanal (A) der
Führungsschienenhalterung zur Schiene (B)
geleitet und durch Kanäle in der Schiene zu
den Düsen unter der Kette sowie zur Lagerung
des Umlenksterns verteilt.
Stahldraht oder einem spitzen Werkzeug
gereinigt werden.
Kettenspannung
Kettenspannung ohne Werkzeug
K950 Chain ist so konstruiert, dass die Ketten-
spannung schnell ohne Werkzeug eingestellt
werden kann. Der Hebelarm hat drei
Funktionspositionen:
1. Die Schiene ist festgeschraubt.
2. Die Schiene kann in ihrer Halterung gleiten.
3. Hebel herunterdrücken: Die Schiene wird
Funktion
Wenn der Hebelarm nach unten gedrückt wird,
wird die Kurvenscheibe (A) im Kettenspanner
zum Schienenspannzapfen (B) gedreht, der in
die Schiene greift und sie nach vorne schiebt.
Blockierung der Schiene
Die Position der Führungsschiene wird wie
folgt gesichert: Hebelarm nach oben führen,
dann wird die Sicherungsmutter (C) an den
Schienenbolzen (D) geschraubt und die Schiene
festgeklemmt.
E
WICHTIG!
Beim Schneiden ist die Führungsschiene großen
Kräften ausgesetzt. Daher ist es wichtig, dass
die Gegenhalterschraube (E) bis zum Anschlag
gedreht und dadurch die Bewegung der Schiene
blockiert wird. Das Aufdrücken des Gummi-
deckels sichert diese Gegenhalterschraube.
Mitnehmermutter
Die Stärke der Schiene variiert aufgrund von
Produktionstoleranzen und Verschleiß. Die
Position der Mutter im Mitnehmer muss daher
E
von Zeit zu Zeit justiert werden.
D
mutter (A) am Mitnehmer (B) mit der Mutter
(C) festgeschraubt. Sie wird entfernt, um die
Position der Schienenmutter im Mitnehmer
ändern zu können.
Schienenmutter ohne Werkzeug justiert. Die
Haltefeder (D) herunterdrücken und die Kranz-
mutter (E) in eine geeignete Position drehen.
Verstopfte Kanäle können leicht mit
nach vorne gedrückt und spannt die Kette.
Das Zurückführen in Position 1 sperrt die
Schiene.
Bei der älteren Version ist die Schienen-
Bei der neuen Ausführung wird die
