Gerätebeschreibung
4.3 Beschriftungsmöglichkeiten und Befestigungen
Rexroth IndraControl S67 Digital-Modul High Speed 8 Ausgänge – 0,1 A (4×M12)
Position Beschreibung
1 S-BUS-Eingang
M12-Stecker, B-codiert
2 S-BUS-Ausgang
M12-Buchse, B-codiert
3 Digitalausgänge X1 – X4
(doppelt belegt)
M12-Buchse, A-codiert
4 Versorgungsausgang
M12-Buchse, A-codiert
5 Versorgungseingang
M12-Stecker, A-codiert
Tab. 4-1: Kennzeichnung der Anschlüsse des Moduls
1 0
X
3
X
1

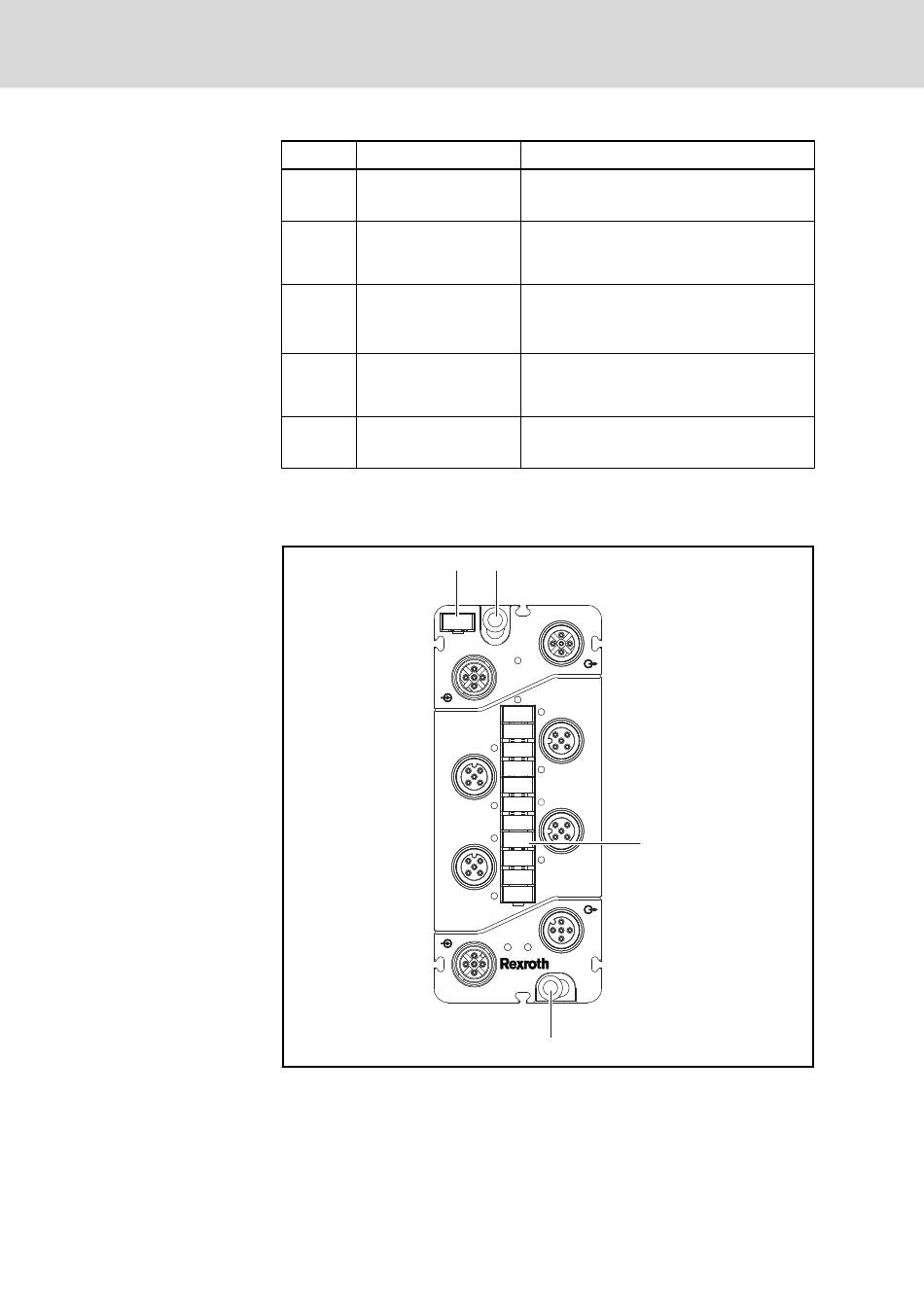

Abb. 4-2: Kennzeichnung der Möglichkeiten zum Beschriften und Befestigen
DOK-CONTRL-S67DO8M12HS-AP02-DE-P
Funktion
Zur Weiterleitung von Daten der vorherigen
IndraControl S67-Komponente
Zur Weiterleitung des S-BUS zur nächsten
IndraControl S67-Komponente oder zum Ab‐
schluss des S-BUS
Zum Anschluss von digitaler Aktorik
Zur Nutzung der Logik-/Sensorversorgung
und/oder Aktorversorgung für das folgende
I/O-Modul
Zur Einspeisung von U
spannung) und U (Aktorspannung)
A
11
DO8-HS
SB SB
F F
6
X
4
4
7
2
5
X
2
0
12
3
1
24V 24V
U U U U
LS LS A A
11
(Logik- und Sensor‐
LS
