COMO U 2 EXT
D
MONTAGEANLEITUNG
EN
INSTALLATION INSTRUCTIONS
50 - 55MM
5

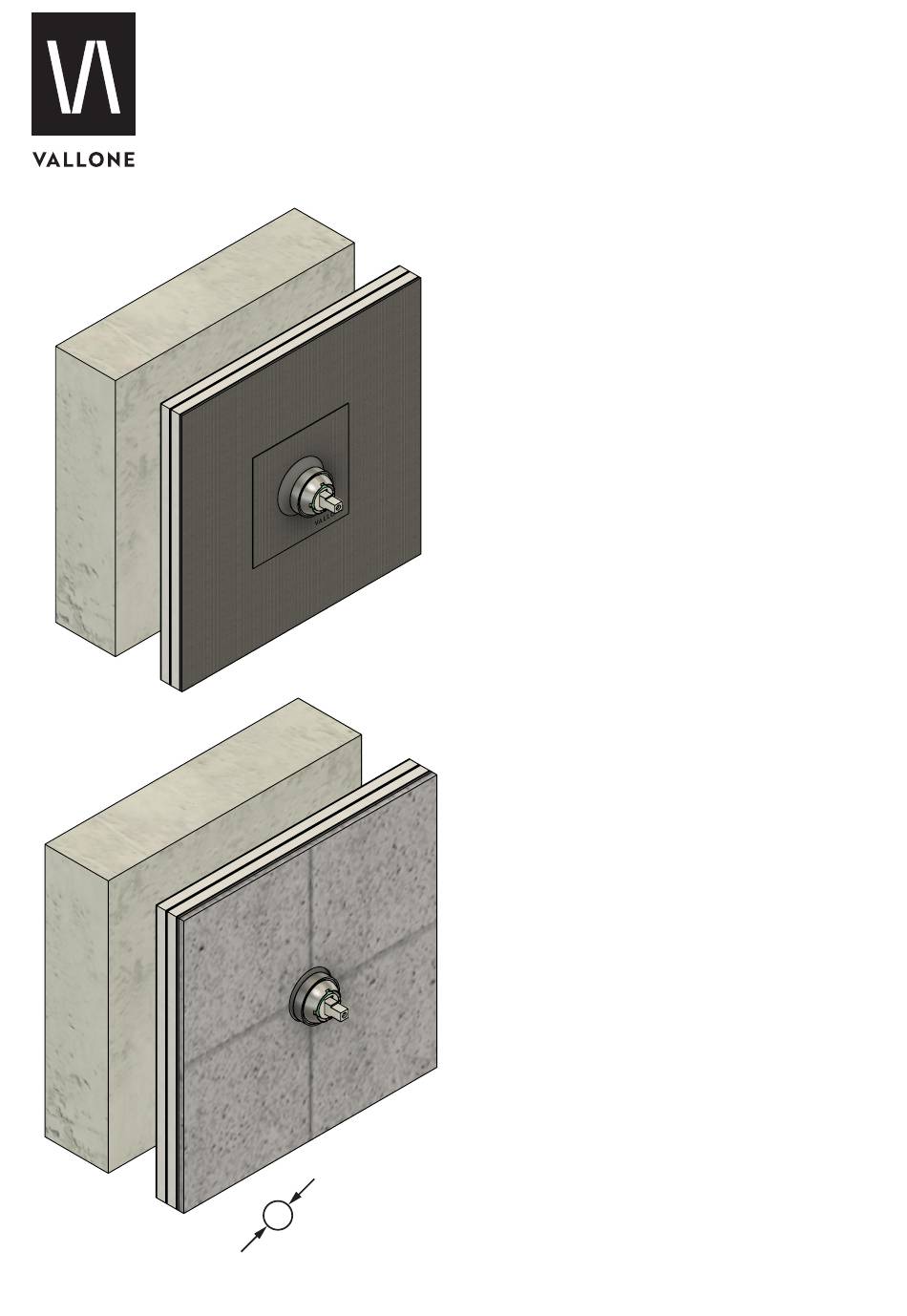

Dichten Sie die Armatur mit der Dichtmanschette
und der Wand ab. Ziehen Sie die Dichtmanschette
über das Gehäuse der Armatur.
Achtung: Richten Sie sich bei der Abdichtung der
Armatur nach den geltenden Regeln und Normen!
Now seal the fitting with the sealing collar and
the wall. Pull the sealing sleeve over the housing
of the fitting.
Attention: When sealing the valve, comply with
the applicable rules and standards/norms!
6
Schließen Sie nun die Montage mit dem Anlegen
der Fliesen oder Wandbeschichtung ab. Schneiden
Sie die Fliesen in einem Durchmesser von
50 mm bis maximal 55 mm
aus. Belassen Sie beim Auslegen der Fliesen die
Bauschutzkappe auf der Armatur, um Beschädi-
gungen zu vermeiden. Die Montage ist nun abge-
schlossen.
Now complete the assembly by laying out the tiles
or wall coating. Cut out the tiles with a diameter of
50 mm to a maximum of 55 mm.
When laying the tiles, leave the protective cap on
the fitting to avoid damage. The assembly is now
complete.
10
