VALLONE COMO U 1 Montageanleitung
Vorschau ausblenden
Andere Handbücher für COMO U 1:
- Montageanleitung (10 Seiten) ,
- Montageanleitung (10 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für VALLONE COMO U 1
Inhaltszusammenfassung für VALLONE COMO U 1

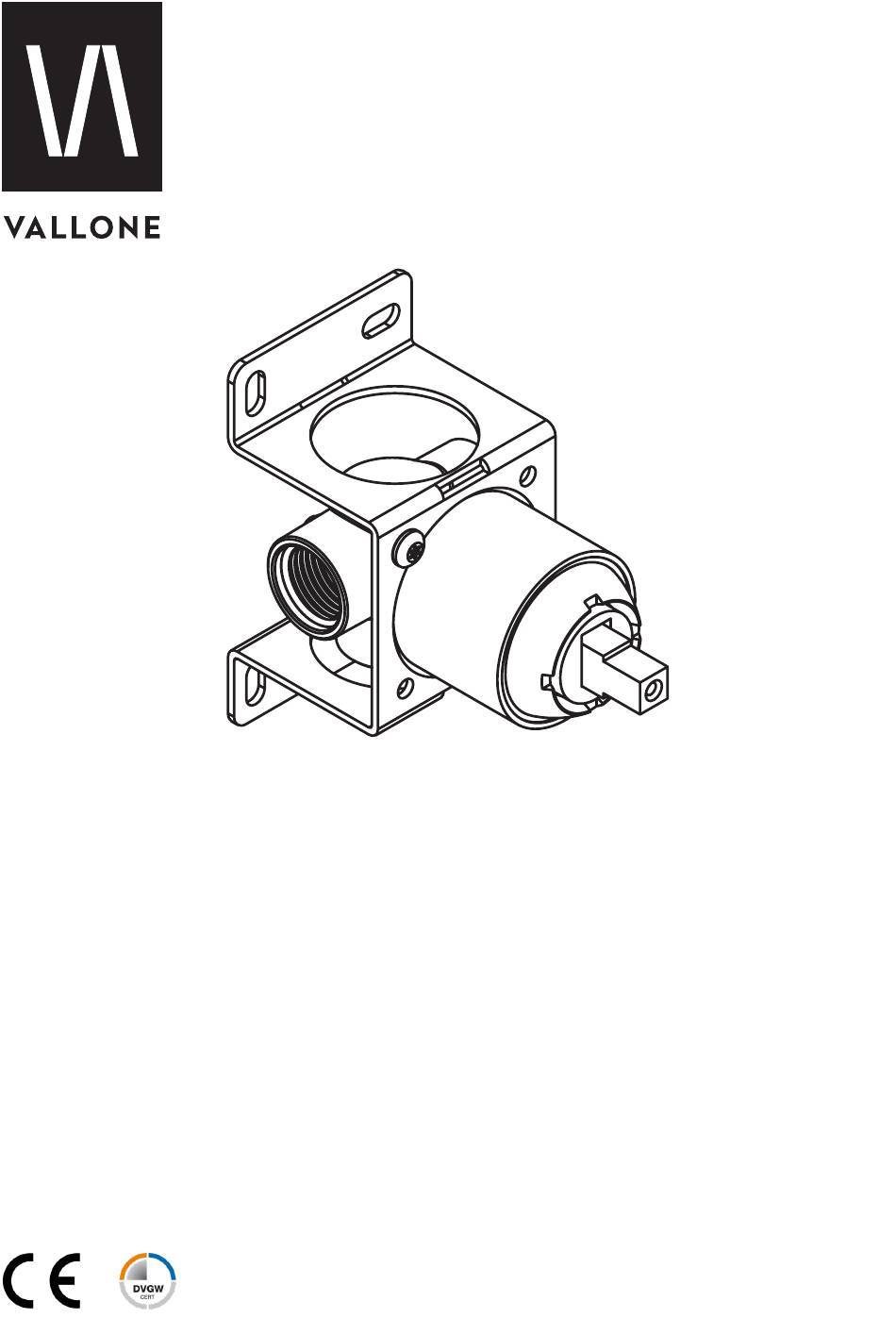

- Seite 1 V2021.6.1 COMO U 1 MONTAGEANLEITUNG/ INSTALLATION INSTRUCTIONS — WWW.VALLONE.DE...
-
Seite 2: Technisches Datenblatt
COMO U 1 TECHNISCHES DATENBLATT TECHNICAL DATA SHEET U N T ERP U T ZE I N HE I T AC H T UN G! BESCHREIBUNG VO R D E R IN S TA L L AT ION I ST FOLGENDES ZU BEACHT EN: UN T ER P U T Z- G RU N D KÖ... -
Seite 3: Delivery Scope
COMO U 1 LIEFERUMFANG DELIVERY SCOPE L I EFERU M FA N G A. CO M O U1 U NT E R P UT Z- EI NH E I T B. B L E ND E N SC H L Ü SS E L C. -
Seite 4: Technical Information
COMO U 1 TECHNISCHE INFORMATIONEN TECHNICAL INFORMATION M ATE R IAL Edelstahl AISI304 und Messing CW617N M ATE R IAL Stainless steel AISI304 and brass CW617N K ARTU S CH E S.T.S.R. ST141 CART R ID G E „Hydromignon“ Ø35... -
Seite 5: Technical Data Sheet
COMO U 1 TECHNISCHES DATENBLATT TECHNICAL DATA SHEET 24.5 32.5 * COMO 12 Alle Maße in Millimetern. All measurements in millimeters. WWW.VALLONE.DE/COMO... -
Seite 6: Minimale Einbautiefe
COMO U 1 EINBAUTIEFEN INSTALLATION DEPTHS MINIMALE EINBAUTIEFE MAXIMALE EINBAUTIEFE MINIMUM INSTALLATION DEPTH MAXIMUM INSTALLATION DEPTH ACHT U N G: Bitte beachten Sie beim Einbau der Armatur unbedingt die genannten Einbautiefen. Sollten durch bau- liche Gegebenheiten die genannten Werte nicht eingehalten werden können, kann ein Verlängerungs-Set oder eine Armatur mit anderen Spezifikationen erforderlich sein. -
Seite 7: Ausgang Gemischt
COMO U 1 ANSCHLÜSSE WATER-CONNECTIONS AUSGANG GEMISCHT / MIXED WATER OUTPUT EINGANG WARM / EINGANG KALT / WARM WATER INPUT COLD WATER INPUT ANSCHLUSS MIT COMO U5 CONNECTION WITH COMO U5 Bei der Verwendung der COMO U1 zusammen mit der COMO U5 empfehlen wir einen Abstand von 100 - 150 mm zwischen der jeweiligen Mitte der Armatur. -
Seite 8: Installation Instructions
COMO U 1 MONTAGEANLEITUNG INSTALLATION INSTRUCTIONS Platzieren Sie die Armatur an der vorgesehenen Stelle der Rohbauwand. Markieren Sie die Bohr- löcher mit einem Bleistift. Zum Ausrichten der Armatur können Sie eine Wasserwaage auf der Oberseite des Montagegestells ablegen. Place the fitting at the intended location on the structural wall. - Seite 9 COMO U 1 MONTAGEANLEITUNG INSTALLATION INSTRUCTIONS Schließen Sie die Wasserleitungen an die Armatur an. Beachten Sie hierbei die Skizze auf Seite 7 und die farbigen Markierungen an den Anschlüssen der Armatur. Achten Sie darauf, die Gewinde korrekt abzudichten. Now connect the water pipes to the fitting. Please note the sketch on page 7 and the colored mar- kings on the connections of the fitting.
- Seite 10 COMO U 1 MONTAGEANLEITUNG INSTALLATION INSTRUCTIONS Dichten Sie die Armatur mit der Dichtmanschette und der Wand ab. Ziehen Sie die Dichtmanschette über das Gehäuse der Armatur. Achtung: Richten Sie sich bei der Abdichtung der Armatur nach den geltenden Regeln und Normen! Now seal the fitting with the sealing collar and the wall.
- Seite 11 COMO U 1 MONTAGEANLEITUNG INSTALLATION INSTRUCTIONS AU S W E CH S E L N D ER KART USCH E: AC H T UN G! Ö F F N EN SI E D IE A RMAT UR ERST, WENN DI E WA SSERZ UF UHR Z UR AR M AT UR U N T E R B R O CH EN I ST.
-
Seite 12: Explosionszeichnung
