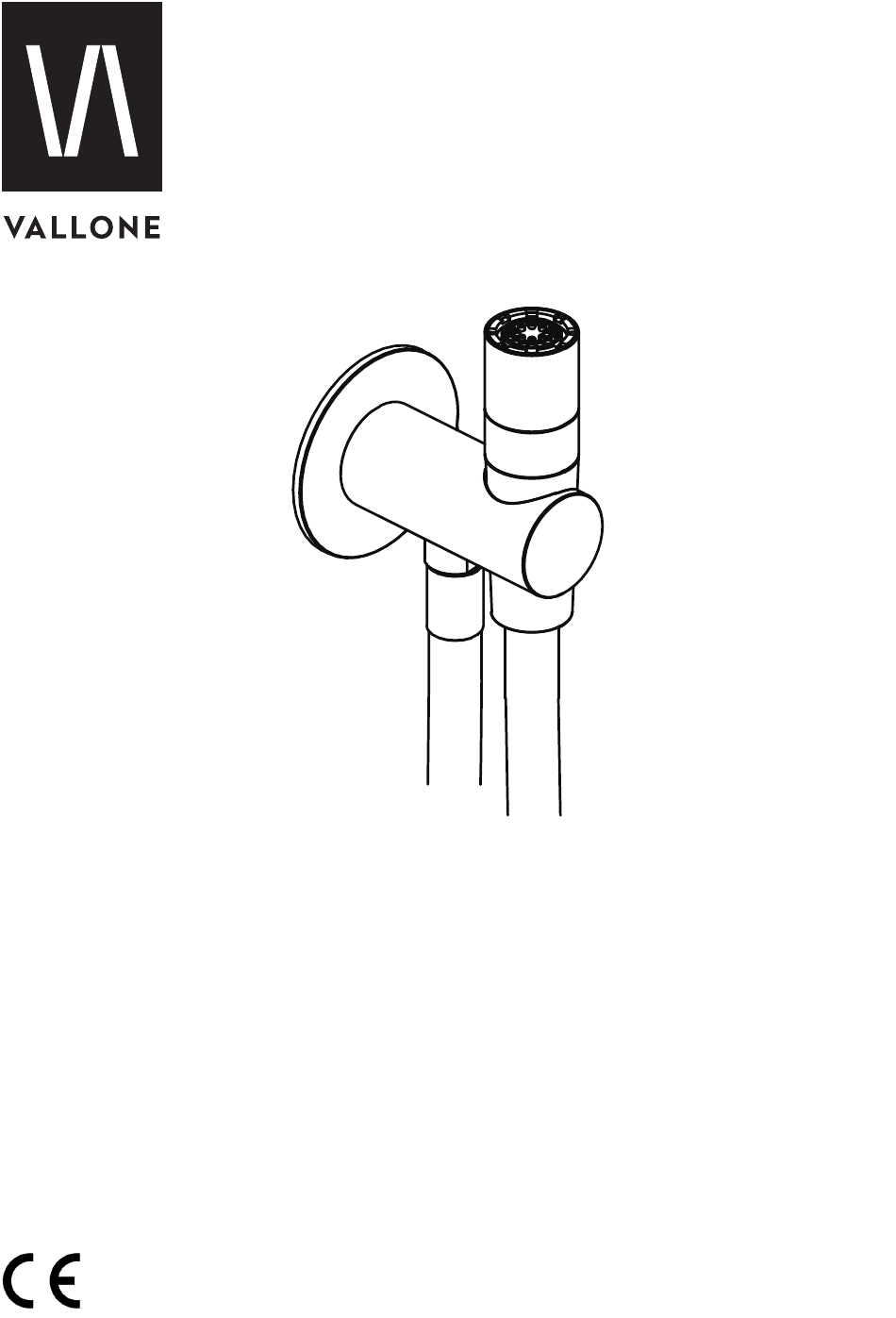

- Seite 1 COMO 28 MONTAGEANLEITUNG/ INSTALLATION INSTRUCTIONS — WWW.VALLONE.DE...
-
Seite 2: Technisches Datenblatt
COMO 28 TECHNISCHES DATENBLATT TECHNICAL DATA SHEET B ID ET- HA N DB RAU S E AC H T UN G! KOM P LE T T-S E T VO R D E R IN S TA L L AT ION I ST FOLGENDES ZU BEACHT EN: BESCHREIBUNG • DIE IN S TA LL ATIO N DAR F N UR VON G ES CH ULTE M FACH P ER S ON AL UN T E R... -
Seite 3: Technical Data Sheet
COMO 28 TECHNISCHES DATENBLATT TECHNICAL DATA SHEET Alle Maße in Millimetern. All measurements in millimeters. WWW.VALLONE.DE/COMO... -
Seite 4: Delivery Scope
COMO 28 LIEFERUMFANG DELIVERY SCOPE L I EFERU M FA N G A. H A ND B R AU SE B. FL EX S C HL AU C H C. H A LTE RU N G D. ZI ER B L E N D E E. -
Seite 5: Technical Information
COMO 28 TECHNISCHE INFORMATIONEN TECHNICAL INFORMATION 80°C 65°C 45°C MAX. AC H T UN G! DI E G E N AN N TEN W ERT E F ÜR B ETR IE BS DRU CK U ND TE MP E RATU R M ÜS SEN A. -
Seite 6: Installation Instructions
COMO 28 MONTAGEANLEITUNG INSTALLATION INSTRUCTIONS M O N TAG E AN L E IT UNG • Setzen Sie die Zierblende (1) auf das Gewinde des Gewindeanschlusses (2) bis zur mittleren Erhebung. • Umwickeln Sie das Gewinde des Gewindeanschlusses (2) dünn mit Teflon-Band oder Hanf. • Schrauben Sie den Gewindeanschluss (2) in das ½“-Gas-Gewinde des Wasseranschlus- ses in der Wand, bis die Zierblende (1) fest an der Wand anliegt. Der Gewindeanschluss (2) kann mit einem Innensechskant-Schlüssel Größe 8 verschraubt werden. • Setzen Sie nun die Halterung der Handbrause (3) auf den überstehenden Teil des Gewindeanschlusses (2). • Fixieren Sie die Halterung der Handbrause (3) mit der Madenschraube (5) unter Zuhilfenahme des Innensechskant-Schlüssels (6). • Verbinden Sie den Flexschlauch (7) mit der Handbrause (4) und der Halterung (3). • Öffnen Sie die Wasserzufuhr zur Armatur. 2 mm M O U NT I NG INS T RUC T I ONS • Put the collar (1) onto the threaded connector (2) up to the middle elevation. -
Seite 7: Explosionszeichnung
COMO 28 EXPLOSIONSZEICHNUNG EXPLODED DRAWING... -
Seite 8: Reinigung & Pflege
COMO 28 REINIGUNG & PFLEGE CLEANING & CARE R E I NI G U NG & WA RT UNG Bitte verwenden Sie zur Reinigung ausschließlich Produkte, die kein Lösemittel enthal- ten und nicht säurehaltig sind. Wir empfehlen die Verwendung spezifischer Produkte für rostfreien Stahl. Auch der Gebrauch von Scheuerschwämmen oder Metallwolle sollte vermieden werden. D IE R E IN IGU N G E R FO LG T IN V IER EIN FACH EN SCHRITT EN: 1. Reiben Sie die Armatur mit dem Reinigungsmittel ein. - Seite 9 BESUCHEN SIE UNSEREN VALLONE® BRAND SHOWROOM Standort verpflichtet: Direkt gegenüber vom Design Zentrum NRW und dem weltbekannten Red Dot Design Museum präsentieren wir ausgewählte Bad-Kollektionen im offiziellen VALLONE®-Showroom auf dem UNESCO- Welterbe Zollverein. Vereinbaren Sie einen Termin und erleben Sie VALLONE®-Produkte live und zum Anfassen. VALLONE GMBH UNESCO-Welterbe Zollverein Areal A [Schacht XII], Halle 6 [A2] Gelsenkirchener Str. 181 45309 Essen Deutschland E info@vallone.de T 0201. 857 914 22 0 WWW.VALLONE.DE VISIT OUR VALLONE® SHOWROOM The location: we promote selected bathroom collections at the official VALLONE® showroom in the UNESCO world heritage Customs Union, directly opposite the Design Zentrum NRW and world-renowned Red Dot Design Museum. Request an appointment and experience true VALLONE® products through your own touch. VALLONE GMBH UNESCO-Welterbe Zollverein Areal A [Schacht XII], Halle 6 [A2] Gelsenkirchener Str. 181 45309 Essen Germany E info@vallone.de T 0201. 857 914 22 0 WWW.VALLONE.DE...
