BEGA 77 604 Gebrauchsanweisung Seite 2

Lichttechnik
Symmetrisch-bündelnde Lichtstärkeverteilung.
Halbstreuwinkel 28°
Für spezielle Beleuchtungsaufgaben ist
es durch Austausch des Abschlussglases
möglich, den symmetrischen Lichtkegel in eine
bandförmige Lichtstärkeverteilung zu ändern.
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Bitte beachten Sie:
Die Leuchte ist nur mit einem
Betriebsgerät zu betreiben, das die
Anforderungen nach EN 61347-2-13 erfüllt.
Die maximale Leerlaufspannung von
60 V DC muss SELV oder SELV-äquivalent
entsprechen.
Montage
LEDs sind hochwertige elektronische Bauteile!
Bitte vermeiden Sie während der Montage oder
des Auswechselns eine direkte Berührung der
LED-Lichtaustrittsfläche mit den Händen.
Netzanschlussleitung durch die Leitungs-
einführung der Montageplatte führen.
Montageplatte mit beiliegendem oder
anderem geeigneten Befestigungsmaterial auf
Montagegrund befestigen.
Dabei unbedingt beiliegende Dichtringe
verwenden.
Elektrischen Anschluss vornehmen.
Für den elektrischen Anschluss der Leuchte ist
eine 24 V Sicherheits-Gleichspannungsquelle
erforderlich, welche eine geglättete
Restwelligkeit von maximal 10 % aufweist –
siehe Ergänzungsteile.
Bei Verwendung anderer Sicherheits-
Gleichspannungsquellen muss bauseits eine
Sicherung (max. 6 A) vorgeschaltet werden.
Auf richtigen Sitz der Dichtung achten.

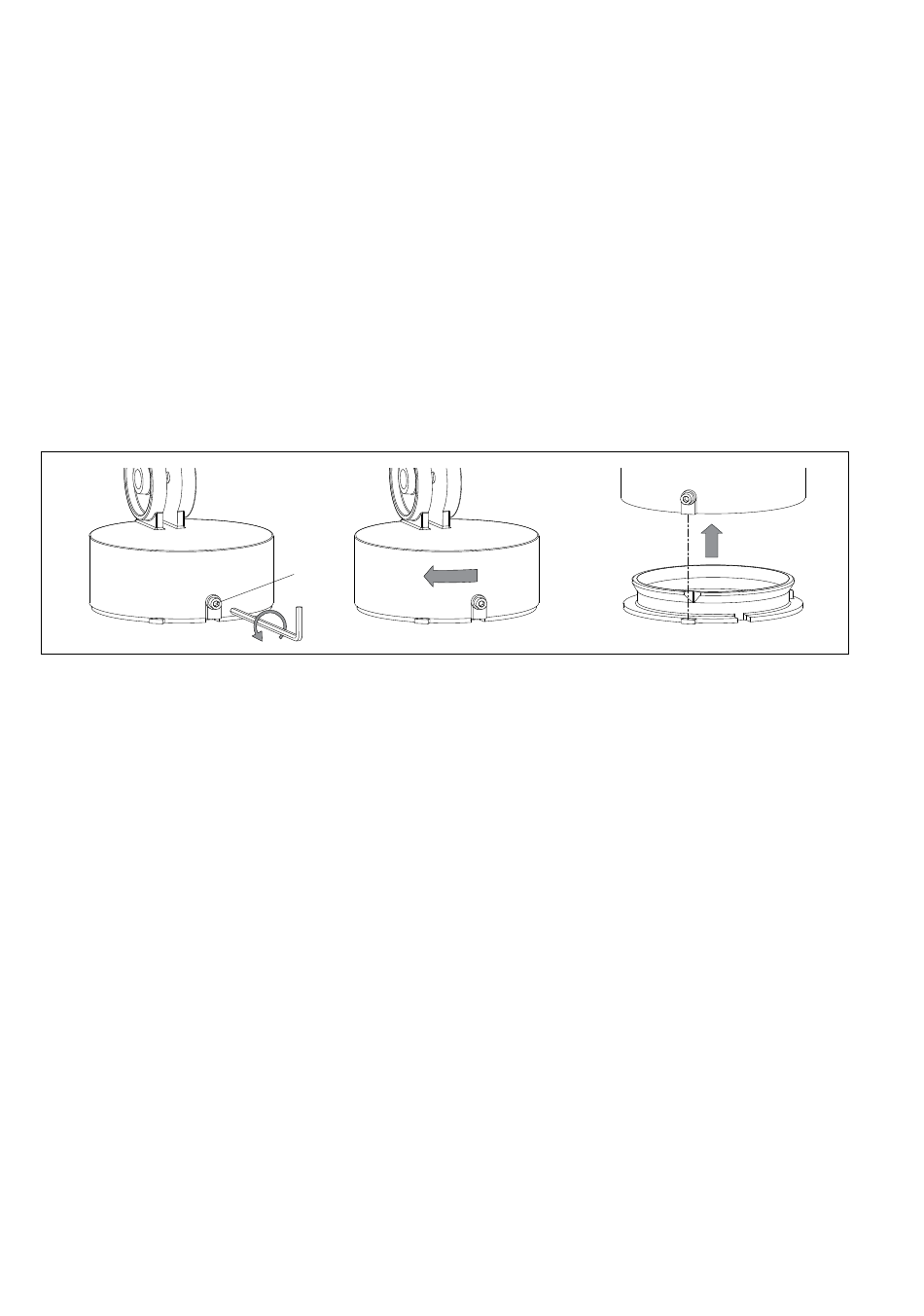

Scheinwerfer – wie in Skizze dargestellt –
auf die Montageplatte setzen,
ausrichten und fest verschrauben.
Scheinwerfereinstellung vornehmen.
Anzugsdrehmoment der Gelenkschraube
= 2,5 Nm.
Reinigung · Pflege
Leuchte regelmäßig mit lösungsmittelfreien
Reinigungsmitteln von Schmutz und
Ablagerungen säubern.
Dafür keinen Hochdruckreiniger verwenden.
Wartung
Die Verbindungsleitung ist zwischen
Montagedose und Scheinwerfer auf äußere
Beschädigungen zu prüfen und darf nur durch
eine Elektro-Fachkraft ersetzt werden.
2 / 3
Lighting technology
Symmetrical narrow beam light distribution.
Half beam angle 28°
The symmetrical light cone can be modified to
resemble flat beam light distribution for special
lighting applications by replacing the cover
glass.
Safety
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to
the luminaire, the person responsible for
these modifications shall be considered the
manufacturer.
Please note:
The luminaire can only be operated
with an operating device that fulfills the
requirements according to EN 61347-2-13.
The maximum idle voltage of 60 V DC must
conform to SELV or SELV equivalent.
SW 3
~1 x
Installation
LED are high-quality electronic components!
Please avoid touching the light output opening
of the LED directly during installation or
relamping.
Pass the power connecting cable through the
cable entry in the mounting plate.
Fix the mounting plate with enclosed or any
other suitable fixing material onto the mounting
surface.
Be sure to use the gasket rings supplied.
Make the electrical connection.
A 24 V safety direct voltage source with a
smoothed residual ripple of max. 10 % is
required for the electrical connection of the
luminaire – see accessories.
If other safety direct voltage sources are used,
an upstream fuse (max. 6 A) must be provided
by the customer.
Make sure that gasket is positioned correctly.
Place floodlight unit onto the mounting plate
– as displayed in the sketch – align and screw
together firmly.
Adjust floodlight.
Torque of the joint screw = 2.5 Nm.
Cleaning · Maintenance
Clean luminaire regularly with solvent-free
cleansers from dirt and deposits.
Do not use high pressure cleaners.
Maintenance
The connecting cable between mounting box
and floodlight has to be inspected regarding
obvious damages and has to be replaced by a
qualified electrician only.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Technique d'éclairage
Répartition lumineuse symétrique intensive.
Angle de diffusion à demi-intensité 28°
Pour les projets d'éclairage particuliers, il est
possible de transformer le cône lumineux
symétrique en une répartition lumineuse
elliptique en remplaçant le verre servant de
fermeture.
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont apportées
ultérieurement au luminaire, l'intervenant sera
considéré comme étant le fabricant.
Attention :
Le luminaire ne peut fonctionner qu'avec
un système de commande conforme aux
exigences de la norme EN 61347-2-13.
La tension à vide maximale de 60 V DC
doit correspondre ou être équivalente au
domaine SELV.
Installation
Les LED sont des composants électroniques
de haute précision. Eviter de toucher la surface
de diffusion des LED avec les doigts lorsque
vous l'installez ou la remplacez.
Faire passer le câble de raccordement à travers
l'entrée de câble de la platine de fixation.
Fixer la contre-plaque sur le support de
montage avec le matériel de fixation fourni ou
tout autre matériel approprié.
Utiliser impérativement les joints fournis.
Procéder au raccordement électrique.
Une 24 V source d'alimentation CC de
sécurité présentant une ondulation résiduelle
lissée de 10 % maximum est nécessaire au
raccordement électrique du luminaire – voir les
accessoires.
L'utilisation d'autres sources d'alimentation CC
de sécurité nécessite l'installation d'un fusible
en amont dans le circuit (max. 6 A).
Veiller au bon emplacement du joint.
Poser le projecteur – voir schéma – sur la
contre-plaque, ajuster et visser fermement.
Procéder au réglage du projecteur.
Moment de serrage de la vis de la rotule
= 2,5 Nm.
Nettoyage · Entretien
Nettoyer régulièrement le luminaire et le
débarrasser des dépôts et des souillures.
Ne pas utiliser de nettoyeur haute pression.
Entretien
Vérifier l'état du câble de raccordement entre la
boîte de montage et le projecteur. Le câble ne
doit être remplacé que par un électricien agréé.
