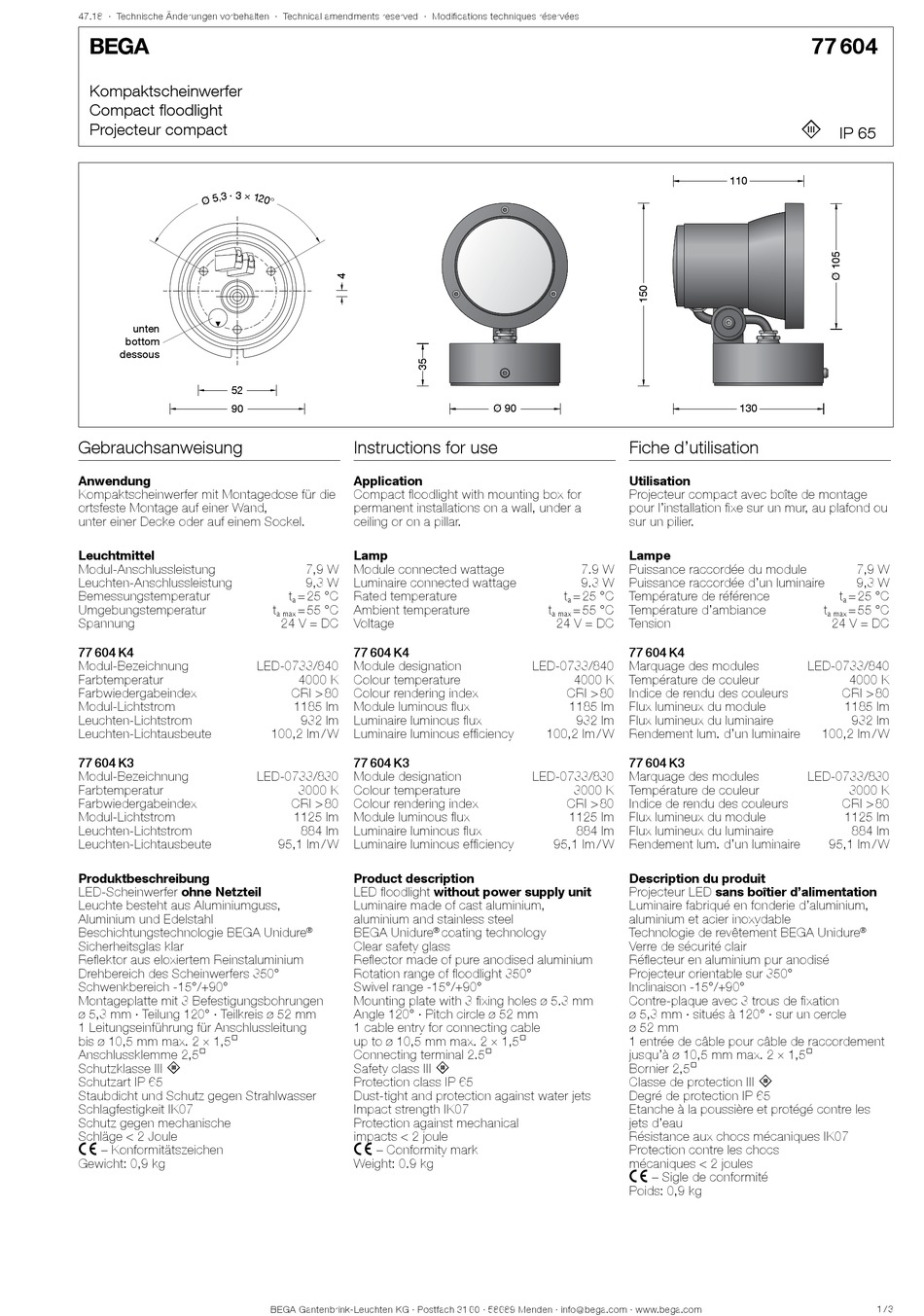

BEGA 77 604 Gebrauchsanweisung

47.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Kompaktscheinwerfer
Compact floodlight
Projecteur compact
unten
bottom
dessous
52 52
90 90
Gebrauchsanweisung
Anwendung
Kompaktscheinwerfer mit Montagedose für die
ortsfeste Montage auf einer Wand,
unter einer Decke oder auf einem Sockel.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Spannung
77 604 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
77 604 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
LED-Scheinwerfer ohne Netzteil
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Sicherheitsglas klar
Reflektor aus eloxiertem Reinstaluminium
Drehbereich des Scheinwerfers 350°
Schwenkbereich -15°/+90°
Montageplatte mit 3 Befestigungsbohrungen
ø 5,3 mm · Teilung 120° · Teilkreis ø 52 mm
1 Leitungseinführung für Anschlussleitung
bis ø 10,5 mm max. 2 × 1,5@
Anschlussklemme 2,5@
Schutzklasse III 3
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK07
Schutz gegen mechanische
Schläge < 2 Joule
c – Konformitätszeichen
Gewicht: 0,9 kg
Instructions for use
Application
Compact floodlight with mounting box for
permanent installations on a wall, under a
ceiling or on a pillar.
Lamp
7,9 W Module connected wattage
9,3 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 55 °C Ambient temperature
a max
24 V = DC Voltage
77 604 K4
LED-0733/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
1185 lm Module luminous flux
932 lm Luminaire luminous flux
100,2 lm / W Luminaire luminous efficiency
77 604 K3
LED-0733/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
1125 lm Module luminous flux
884 lm Luminaire luminous flux
95,1 lm / W Luminaire luminous efficiency
Product description
LED floodlight without power supply unit
Luminaire made of cast aluminium,
aluminium and stainless steel
BEGA Unidure
®
Clear safety glass
Reflector made of pure anodised aluminium
Rotation range of floodlight 350°
Swivel range -15°/+90°
Mounting plate with 3 fixing holes ø 5.3 mm
Angle 120° · Pitch circle ø 52 mm
1 cable entry for connecting cable
up to ø 10,5 mm max. 2 × 1,5@
Connecting terminal 2.5@
Safety class III 3
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK07
Protection against mechanical
impacts < 2 joule
c – Conformity mark
Weight: 0.9 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 90
7.9 W
9.3 W
t = 25 °C
a
t = 55 °C
a max
24 V = DC
LED-0733/840
4000 K
CRI > 80
1185 lm
932 lm
100,2 lm / W
LED-0733/830
3000 K
CRI > 80
1125 lm
884 lm
95,1 lm / W
coating technology
®
3
110
130
Fiche d'utilisation
Utilisation
Projecteur compact avec boîte de montage
pour l'installation fixe sur un mur, au plafond ou
sur un pilier.
Lampe
Puissance raccordée du module
Puissance raccordée d'un luminaire
Température de référence
Température d'ambiance
Tension
77 604 K4
Marquage des modules
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
77 604 K3
Marquage des modules
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
Description du produit
Projecteur LED sans boîtier d'alimentation
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Verre de sécurité clair
Réflecteur en aluminium pur anodisé
Projecteur orientable sur 350°
Inclinaison -15°/+90°
Contre-plaque avec 3 trous de fixation
ø 5,3 mm · situés à 120° · sur un cercle
ø 52 mm
1 entrée de câble pour câble de raccordement
jusqu'à ø 10,5 mm max. 2 × 1,5@
Bornier 2,5@
Classe de protection III 3
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK07
Protection contre les chocs
mécaniques < 2 joules
c – Sigle de conformité
Poids: 0,9 kg
77 604
IP 65
7,9 W
9,3 W
t = 25 °C
a
t = 55 °C
a max
24 V = DC
LED-0733/840
4000 K
CRI > 80
1185 lm
932 lm
100,2 lm / W
LED-0733/830
3000 K
CRI > 80
1125 lm
884 lm
95,1 lm / W
®
1 / 3
