BEGA 77547 Gebrauchsanweisung

39.16 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
Montageplatte
Mounting plate
Contre-plaque
25
Ø 4,5
67
Anwendung
LED-Flächenscheinwerfer für additive
Farbmischung RGBW zum Anschluss an eine
DALI Steuerung.
Scheinwerfer mit Montagedose für die ortsfeste
Montage, auf eine Wand, unter eine Decke oder
auf einen Sockel.
Die additive Farbmischung kann über eine
handelsübliche DALI-Farblichtsteuerung
erfolgen.
Leuchtmittel
LED 29 W RGBW
BEGA Bestellnummer: LED-0347/RGBW
Anschlussleistung 35 W
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas mit optischer Struktur
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Drehbereich des Scheinwerfers 350°
Schwenkbereich -35°/+90°
Montagedose mit 2 Befestigungsbohrungen
ø 4,5 mm · Abstand 67 mm
2 Leitungseinführungen zur Durchverdrahtung
der Anschlussleitung ø 7-10,5 mm,
max. 5 G 1,5@
Steckvorrichtung
Anschlussklemme 2,5@
Schutzleiteranschluss
LED-Netzteil
DALI steuerbar
220-240 V y 50-60 Hz
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
c – Konformitätszeichen
Gewicht: 2,6 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.

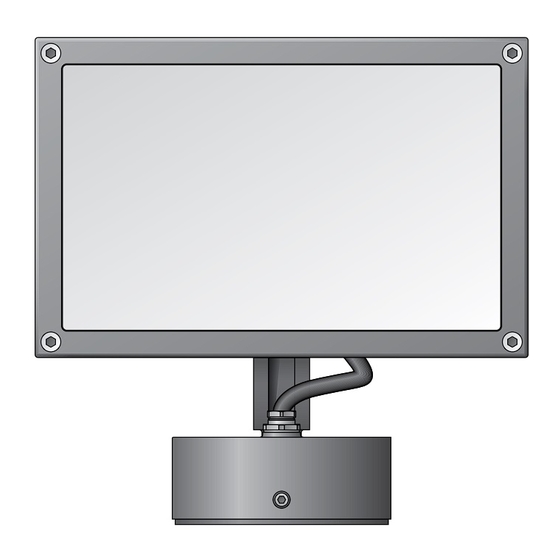

Scheinwerfer RGBW
Floodlight RGBW
Projecteur RVBW
230
Ø 100
Application
LED floodlight for additive colour mixing RGBW
for connection to a DALI - control unit.
Floodlight with mounting box for permanent
installation on a wall, under a ceiling or on a
pillar.
The additive colour mix can be made by means
of any standard DALI colour light control.
Lamp
LED 29 W RGBW
BEGA Article No. LED-0347/RGBW
Connected wattage 35 W
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Safety glass with optical structure
Silicone gasket
Reflector made of anodised pure aluminium
Rotation range of floodlight 350°
Swivel range -35°/+90°
Mounting box with 2 fixing holes
ø 4.5 mm · 67 mm spacing
2 cable entries for through-wiring of mains
supply cable ø 7-10,5 mm,
max. 5 G 1.5@
Plug connection
Connecting terminal 2.5@
Earth conductor connection
LED power supply unit
DALI controllable
220-240 V y 50-60 Hz
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
c – Conformity mark
Weight: 2.6 kg
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 65
100
145
Utilisation
Projecteur extensif pour mixage de couleurs
RVBW et raccordement au système de
commande DALI.
Projecteur avec boîte de montage pour
installation fixe à un mur, sous un plafond ou
sur un socle.
Le mixage de couleurs additif peut être effectué
par un contrôleur de couleur DALI courant.
Lampe
LED 29 W RVBW
No. de commande: LED-0347/RGBW
Puissance de raccordement 35 W
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité à structure optique
Joint silicone
Réflecteur en aluminium pur anodisé
Projecteur orientable sur 350°
Inclinaison -35°/+90°
Boîte de montage avec 2 trous de fixation
ø 4,5 mm · Entraxe 67 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 5 G 1,5@
Connecteur embrochable
Bornier 2,5@
Raccordement de mise à la terre
Bloc d'alimentation LED
Gradable DALI
220-240 V y 50-60 Hz
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
c – Sigle de conformité
Poids: 2,6 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
!
77 547
