6. Betrieb
ACHTUNG: GESUNDHEITSRISIKO!

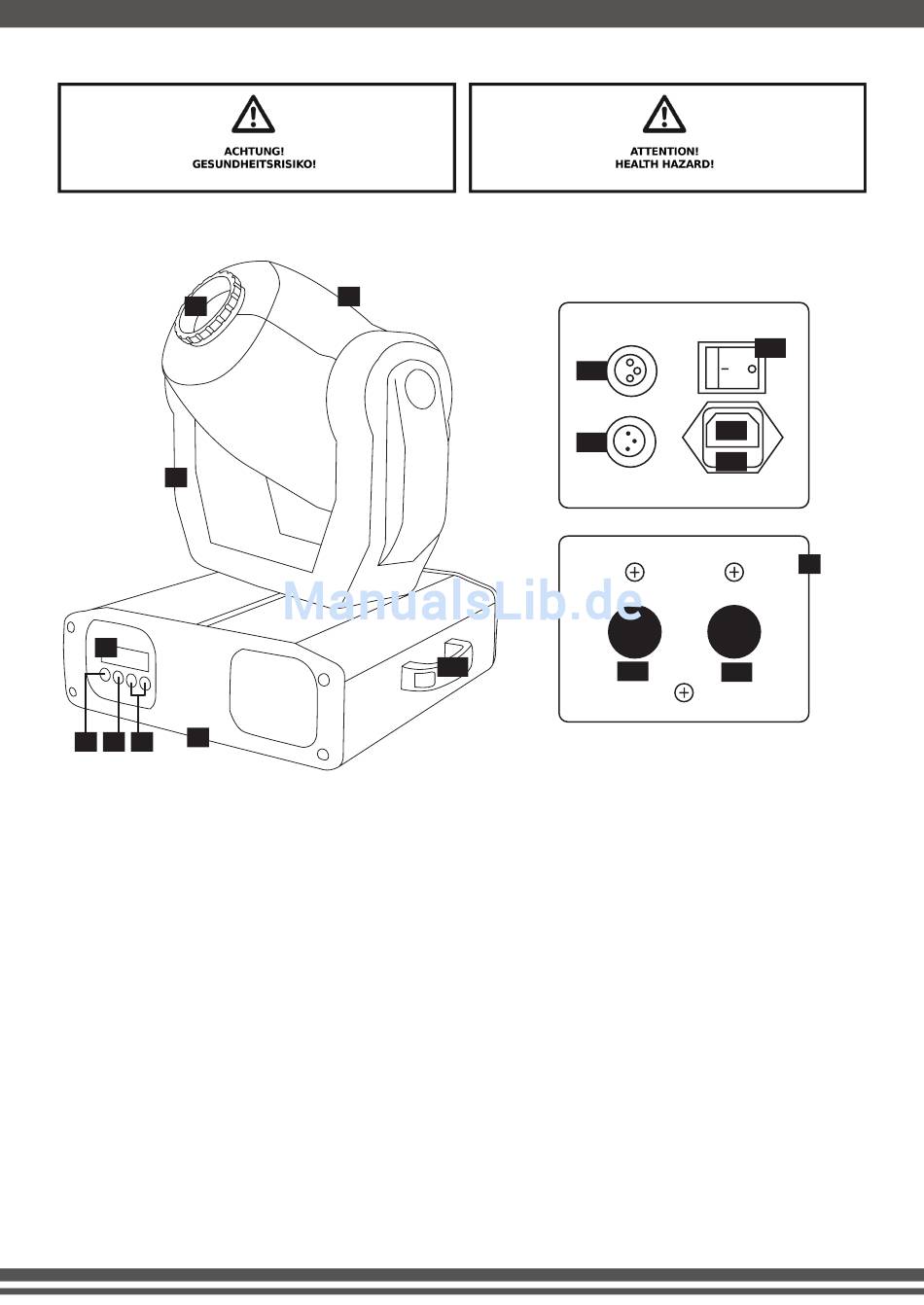

Bedienelemente
Vorderseite/Rückseite
2.
3.
5.
4.
7.
8.
6.
1.
Projektorkopf
2.
Objektivlinse
3.
Projektorarm
4.
Basis
5.
LCD-Display
6.
Up/Down-Tasten
7.
Mode-Taste
8.
Function-Taste
9.
Leuchtmittelfach
10.
Befestigungsschrauben
11.
Sicherung
12.
Netzanschluss
13.
DMX-Ausgang
14.
DMX-Eingang
15.
Ein-/ Aus-Schalter
16.
Tragegriff
Das Scanic Gerät ist sowohl durch DMX-Betrieb, zu be-
treiben.
Bei einem DMX-Betrieb müssen alle Scanic Geräte mit
einem handelsüblichen, 3poligen DMX-Kabel (XLR) und
einem DMX-512 Steuergerät verbunden werden.
Verbinden Sie nun den Ausgang -13- des ersten Gerätes
mit dem Eingang -14- des zweiten Gerätes, den Ausgang
des zweiten Gerätes mit dem Eingang des 3 Gerätes
usw..
8
6. Operation
ATTENTION: RISK OF HEALTH!
Controls
Front Side/ Rear Side
1.
16.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
The Scanic device can be operated by DMX operation.
When used in DMX operation, all Scanic devices must
be connected via a conventional 3-pole DMX cable (XLR)
and a DMX 512 control panel.
Connect the output -13- of the first device with the input
-14- of the second device and the output of the second
device with the input of the third device and so on.
OUTPUT
13.
ON
INPUT
14.
AC220~240V/50Hz
10.
Projector Head
Objective Lens
Projector Arm
Base
LCD-display
Up/Down Buttons
Mode Button
Function Button
Bulb compartment
Fixing Screw
Fuse
Power Supply
DMX Input
DMX Output
ON/OFF Button
Carrying Handle
POWER
15.
OFF
12.
11.
9.
10.
