5.2.10 LED-Beleuchtung

Integrierte LED-Beleuchtung erleichtert das Schweißen in Ecken und dunklen Stellen des Arbeitsbe-
reichs. Die Beleuchtung schaltet sich unabhängig vom Brennertaster beim Bewegen des Brenners ein.
Nach ca. 10s ohne Bewegung schaltet sich das Licht automatisch ab.
Pos. Symbol
1
2
5.3 Schweißbrenner anpassen
Verbrennungs- und Stromschlaggefahr am Schweißbrenner!
Schweißbrenner (Brennerhals bzw. Brennerkopf) und Kühlflüssigkeit (wassergekühlte
Ausführung) werden während des Schweißvorgangs stark erhitzt. Bei Montagearbeiten
könnten Sie mit elektrischer Spannung oder heißen Bauteilen in Berührung kommen.
• Ordnungsgemäße Schutzausrüstung tragen!
• Schweißstromquelle bzw. Schweißbrennerkühlgerät abschalten und Schweißbrenner abküh-
len lassen!
Pos. Symbol
1
2
3
4
5
6
7
8
9
099-700003-EW500
14.09.2020
Beschreibung 0
Brennertaster
LED-Beleuchtung
Beschreibung 0
Gasdüse
Gasverteiler
Stromdüse
Düsenstock
Brennerhals
Griffschale
Brenneranschlussblock
O-Ring
Überwurfmutter
Aufbau und Funktion

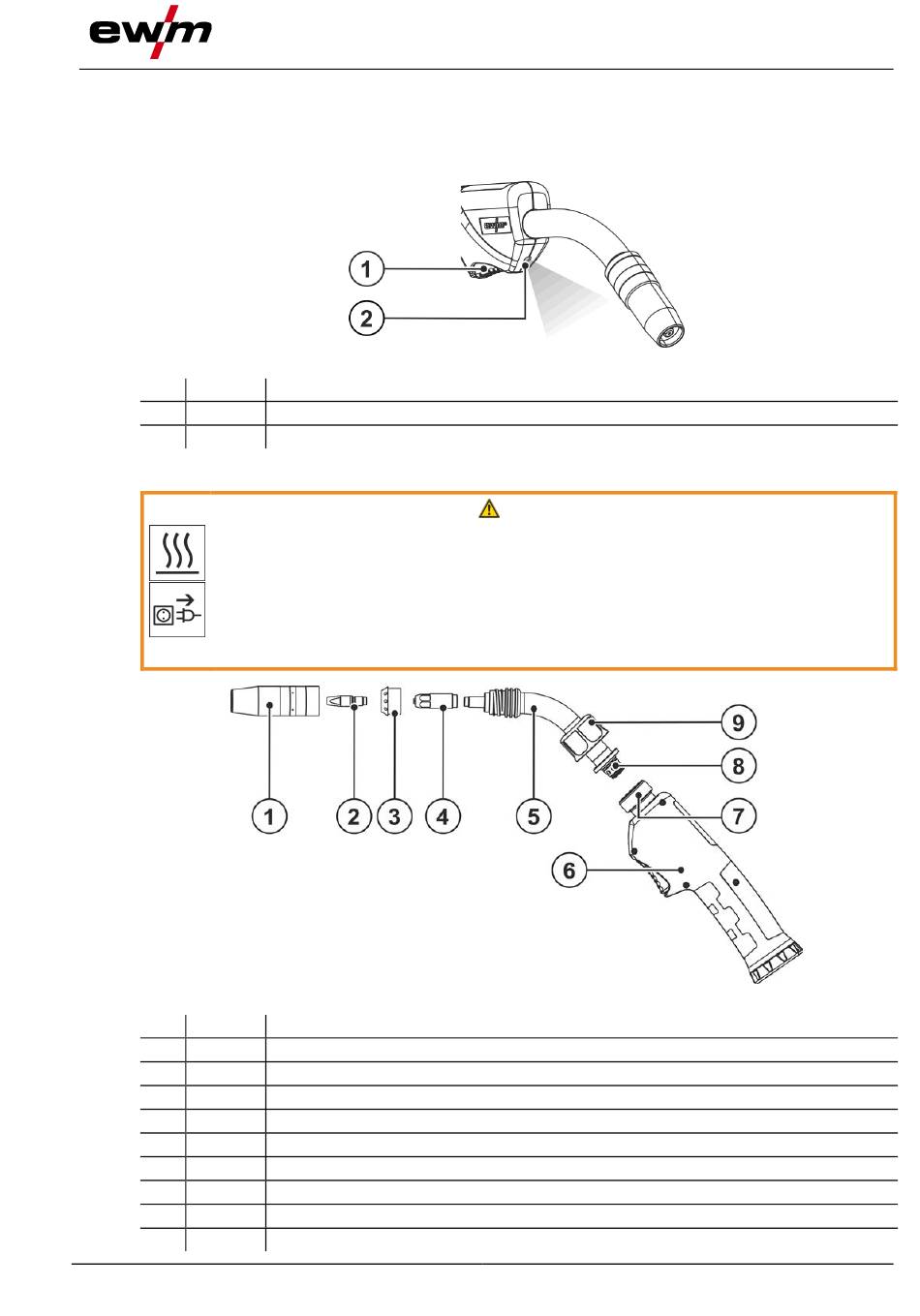

Abbildung 5-8
WARNUNG
Abbildung 5-9
Schweißbrenner anpassen
