Schweißdatenanzeige - EWM PM 301 W Betriebsanleitung

Pos. Symbol
3
4
5
5.2.7 Schweißdatenanzeige
Die Anzeige zeigt den aktuell gewählten Schweißparameter und den entsprechenden Parameterwert.
Nach dem Einschalten des Schweißgerätes zeigt die Anzeige den durch die Gerätesteuerung vorgegebe-
nen Sollwert für Schweißstrom an.
Im Up-Down-Betrieb wird bei Parameteränderungen der entsprechende Parameterwert in der Anzeige
dargestellt. Wird dieser Parameter länger als ca. 5 s nicht mehr verändert, schaltet die Anzeige wieder
auf die durch die Gerätesteuerung vorgegebenen Werte.

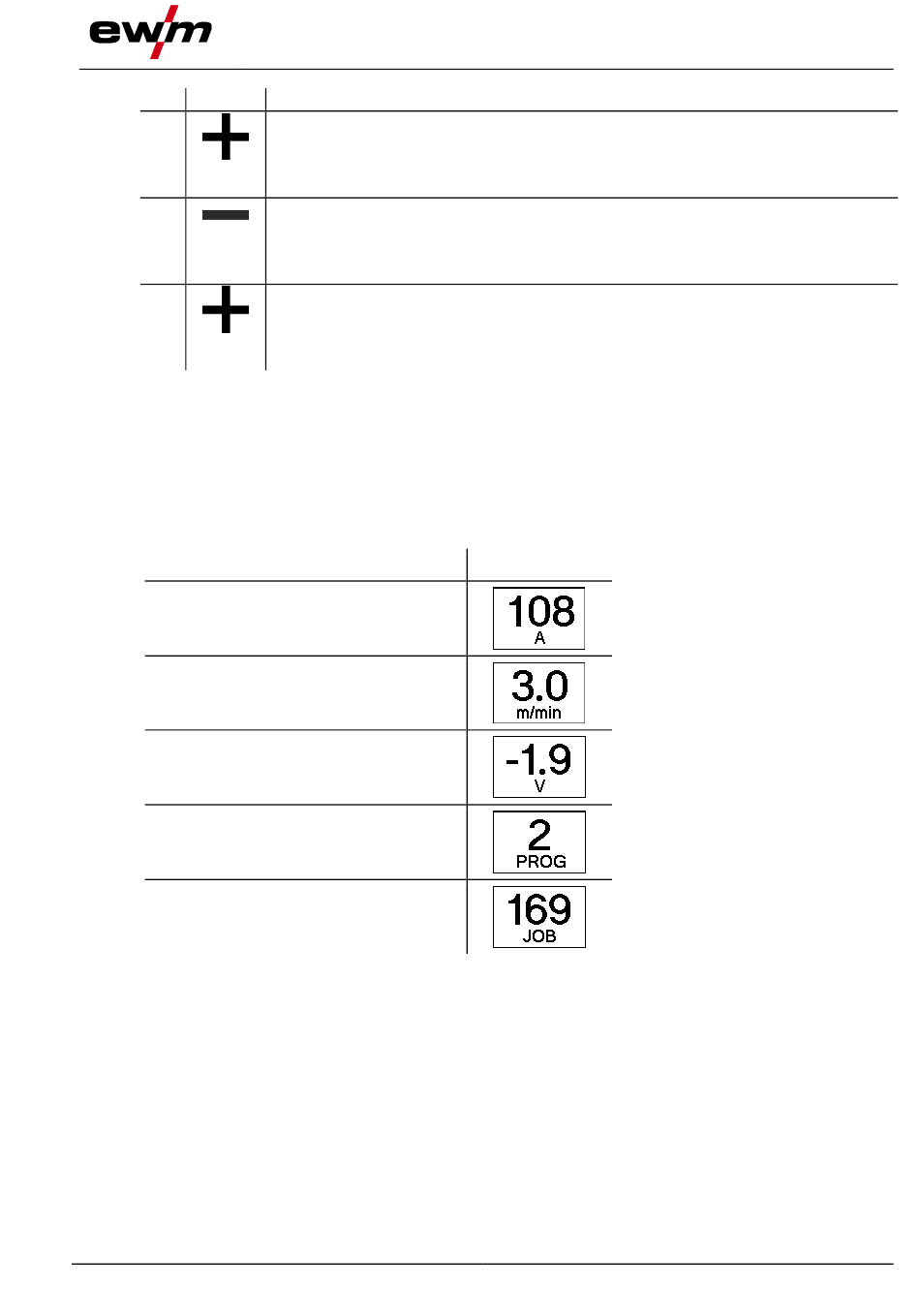

Beispieldarstellungen für Schweißparameter in der Schweißdatenanzeige
Schweißparameter
Schweißstrom
Drahtgeschwindigkeit
Spannungskorrektur
Programme
JOB-Nummer
099-700003-EW500
14.09.2020
Beschreibung 0
Drucktaste „B +" (Programm-Betrieb)
JOB-Nummer erhöhen
Drucktaste „B +" (Up-Down-Betrieb)
Schweißspannungskorrektur, Wert erhöhen
Drucktaste „A -" (Programm-Betrieb)
Programmnummer verringern
Drucktaste „A -" (Up-Down-Betrieb)
Schweißleistung (Schweißstrom / Drahtgeschwindigkeit) verringern
Drucktaste „A +" (Programm-Betrieb)
Programmnummer erhöhen
Drucktaste „A +" (Up-Down-Betrieb)
Schweißleistung (Schweißstrom / Drahtgeschwindigkeit) erhöhen
Aufbau und Funktion
Darstellung
Transport und Aufstellen
19
