Eurozentralanschluss Ohne Steuerleitung; Eurozentralanschluss Mit Steuerleitung - EWM PM 301 W Betriebsanleitung

4.3.1

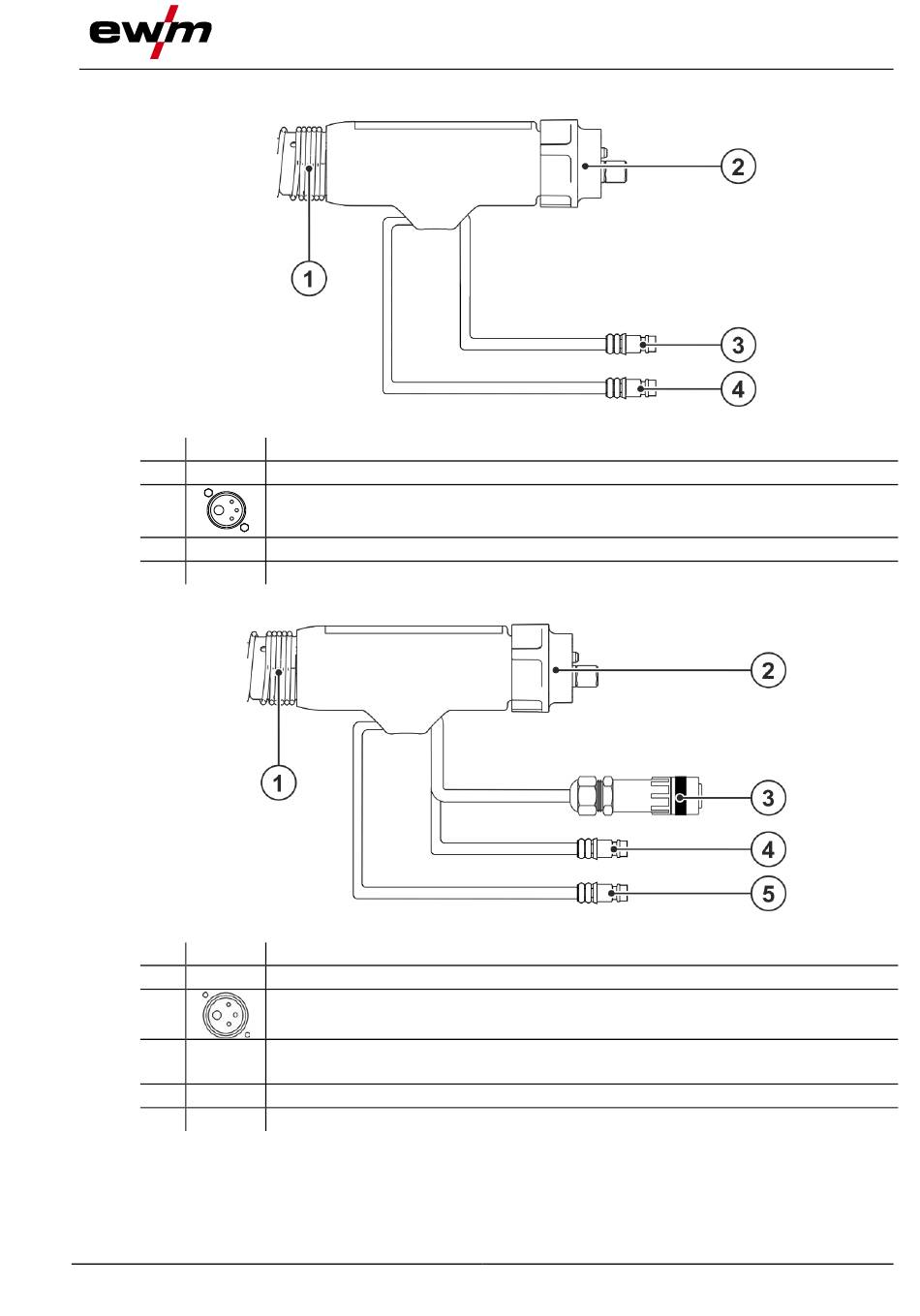

Eurozentralanschluss ohne Steuerleitung

Pos. Symbol
1
2
3
4
4.3.2

Eurozentralanschluss mit Steuerleitung

Pos. Symbol
1
2
3
4
5
099-700003-EW500
14.09.2020
Produktbeschreibung - Schnellübersicht
Beschreibung 0
Knickschutzfeder
Eurozentralanschluss
Schweißstrom, Schutzgas und Brennertaster integriert
Schnellverschlusskupplung, blau (Kühlmittelvorlauf)
Schnellverschlusskupplung, rot (Kühlmittelrücklauf)
Beschreibung 0
Knickschutzfeder
Eurozentralanschluss
Kabelstecker Steuerleitung
Ausschließlich bei Steuerungsvariante 2U/D.
Schnellverschlusskupplung, blau (Kühlmittelvorlauf)
Schnellverschlusskupplung, rot (Kühlmittelrücklauf)
Abbildung 4-3
Abbildung 4-4
Funktionsbrenner
