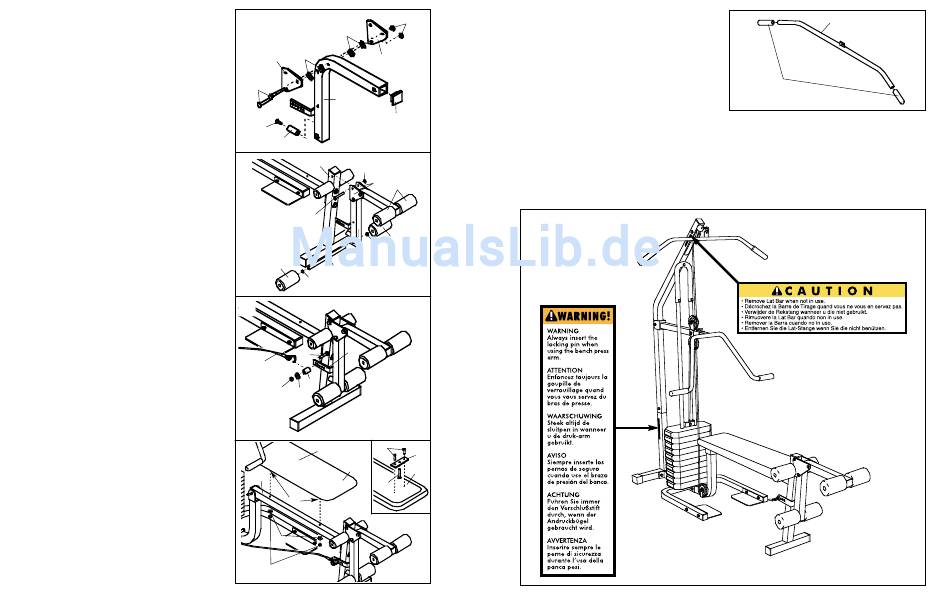

13. Drücken Sie eine 2" Viereckige Innenkappe (36) in
das vordere Ende des Beinhebels (37). Befestigen
Sie beide Beinhebelklammern (30) mit zwei 5/16" x
2 3/4" Bolzen (29), vier 5/16" Unterlegscheiben (20)
und zwei 5/16" Nylon-Kontermuttern (1) am
Beinhebel.
Befestigen Sie den Beinhebelpuffer (65) mit der
#8 x 3/4" selbstschneidenden Schraube (66) am
Beinhebel (37).
14. Befestigen Sie die Beinhebelklammern (30) mit
einem 5/16" x 3" Bolzen (69) und einer 5/16" Nylon-
Kontermutter (1) am Vorderbein (31).
Drücken Sie je eine 3/4" runde Innenkappe (35) auf
die Enden der beiden kurzen Polsterrohre (34).
Führen Sie beide kurzen Polsterrohre durch die
Löcher des Beinhebels (37). Schieben Sie je ein
5 3/4" Schaumstoffpolster (33) auf die Enden der
kurzen Polsterrohre.
15. Befestigen Sie eine 5/16" Unterlegscheibe (20) und
das 3/4" Distanzstück (19) mit einem 5/16" x 1 1/2"
Bolzen (21) und einer 5/16" Nylon-Kontermutter (1)
an der Klammer des Beinhebels (37). Hinweis: Der
Bolzen muß von der angezeigten Seite her durch
die Klammer des Beinhebels geführt werden. Der
Bolzen sollte auch durch das angezeigte Loch der
Klammer durchgeführt werden.
Befestigen Sie das Ende des langen Kabels (18)
mit dem S-Haken am 3/4" Distanzstück (19).
16. Betrachten Sie die eingesetzte Detailzeichnung.
Schieben Sie einen 1/4" x 2 1/2" Schraubenbolzen
(39) durch das mittlere Loch einer Rückenlehnen-
klammer (26). Befestigen Sie die Rückenlehnen-
klammer mit zwei 1/4" x 1/2" Schrauben (25) an der
Rückenlehne (27).
Befestigen Sie die andere Rückenlehnenklammer
(26) auf die gleiche Weise an der Rückenlehne (27).
Befestigen Sie die Rückenlehne (27) am Rücken-
lehnenrahmen (28), indem Sie die 1/4" x 2 1/2"
Schraubenbolzen (39) durch die Löcher im Rücken-
lehnenrahmen schieben. Das lange Ende der
Rückenlehne muß dabei auf der angezeigten Seite
sein. Ziehen Sie eine 1/4" Nylon-Kontermutter (60)
mit einer 1/4" Fenderunterlegscheibe (64) auf bei-
den Schraubenbolzen fest.
13
20
20
30
30
29
37
36
66
65
14
31
1
30
33
69—Schmieren
33
35
37
33
34
35
15
37
21
18
19
1
20
16
25
langes Ende
27
28
39
39
64
60
8
17. Befeuchten Sie die Enden der Lat-Stange (24) mit
1
Seifenwasser. Schieben Sie je ein Griffpolster (6)
auf beide Enden der Lat-Stange.
18. Vergewissern Sie sich, daß alle Teile richtig befestigt sind. Der Gebrauch aller anderen Teile wird beginnend
auf Seite 10 der Anleitung (EINSTELLEN) erklärt.
19. Die unten angezeigten Aufkleber wurden auf der Heimfitneßstation aufgeklebt. Sollte einer dieser
Aufkleber fehlen oder unlesbar erscheinen, wenden Sie sich bitte an das Geschäft, wo Sie das Gerät
gekauft haben, um einen kostenlosen Ersatzkleber anzufordern (siehe BESTELLUNG VON ERSATZ-
TEILEN auf der Rückseite dieser Bedienungsanleitung). Kleben Sie den Aufkleber dann auf die ange-
gebene Stelle.
19
26
27
17
24
6
9
