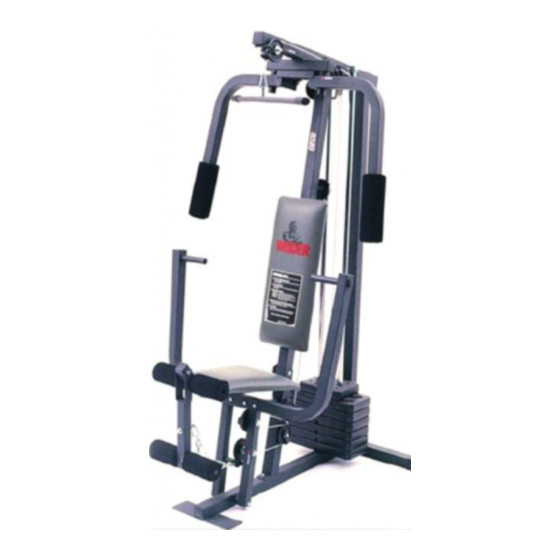

Modell-Nr. WESY87100
Serien-Nr.
Notieren Sie sich hier die Seriennr, falls
Sie sie einmal brauchen sollten.
Aufkleber mit Serien-Nr.
HABEN SIE NOCH FRAGEN?
Als Hersteller ist es unser höch-
stes Ziel, unsere Kunden voll-
ständig zufriedenzustellen. Falls
Sie noch Fragen haben, oder
feststellen sollten, daß Teile feh-
len oder beschädigt sind, garan-
tieren wir Ihnen schnelle Abhilfe
durch direkten Service unseres
Unternehmens.
Rufen Sie uns einfach unter
unserer Service-Telefon-Nr.:
01805 23 12 44. Unser Service-
Team steht Ihnen jederzeit gerne
zur Verfügung. Unsere
Bürozeiten sind von 9.00 bis
18.00 Uhr.
Telefonanrufe außerhalb
Deutschlands: 0049 91 26 34 0
ACHTUNG
Lesen Sie bitte aufmerksam alle
Hinweise und Anleitungen, be-
vor Sie dieses Gerät in Betrieb
nehmen. Heben Sie diese Anlei-
tung für eventuellen späteren
Gebrauch auf.
BEDIENUNGSANLEITUNG
KLASSE H C
Fitness Produkt
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Weider 8510
Inhaltszusammenfassung für Weider 8510
- Seite 1 ® Modell-Nr. WESY87100 KLASSE H C Serien-Nr. Fitness Produkt Notieren Sie sich hier die Seriennr, falls Sie sie einmal brauchen sollten. Aufkleber mit Serien-Nr. HABEN SIE NOCH FRAGEN? Als Hersteller ist es unser höch- stes Ziel, unsere Kunden voll- ständig zufriedenzustellen. Falls Sie noch Fragen haben, oder feststellen sollten, daß...
-
Seite 2: Inhaltsverzeichnis
INHALTVERZEICHNIS WICHTIGE HINWEISE ..............3 BEVOR SIE BEGINNEN . -
Seite 3: Wichtige Hinweise
WICHTIGE HINWEISE ACHTUNG: Lesen Sie vor Beginn Ihres Trainings mit der Heimfitnessstation unbedingt die nachfol- genden Hinweise, um ernsthafte Verletzungen zu vermeiden. Der Eigentümer dieses Gerätes ist dafür ver- Stehen Sie immer auf einer Fußplatte, wenn antwortlich, daß alle Benützer der Sie eine Übung ausführen weil die Heimfit- Heimfitnessstation hinreichend über alle neßstation sonst umkippen könnte. -
Seite 4: Bevor Sie Beginnen
Zunächst unseren recht herzlichen Dank, daß Sie sich Fragen oder Probleme haben, bitte setzen Sie sich in für das WEIDER ® 8510 Home Gym System entschie- Verbindung mit unseren Kundendienst unter der den haben. Die WEIDER ® 8510 bietet Ihnen durch ver- Service-Telefon-Nr.: 01805 23 12 44 anrufen. -
Seite 5: Montage
MONTAGE Lesen Sie vor dem Aufbau alle Informationen und • Während des Zusammenstellens des fitness- System, vergewissern Sie sich bitte, daß alle Teile Anweisungen sorgfältig durch: so orientiert sind, wie in den Zeichnungen angege- • Legen Sie alle Bestandteile des fitness-System auf ben. - Seite 6 2. Geben Sie die vordere Aufhängestange (42) auf die 5/16” x 2 1/2” Schraubenbolzen (1) in die Grundstange (4). Drehen Sie von Hand eine 5/16” Nylon-Kontermutter (3) auf die Schraubenbolzen. Ziehen Sie die Nylon- Kontermuttern noch nicht fest. Drücken Sie eine 1” viereckige innere End- kappe (65) in die vorderen Aufhängestange (42).
- Seite 7 5. Drücken Sie den Gewichtsrohrpuffer (64) in das Ende des Gewichtsrohres (63). Führen Löcher Sie das Gewichtsrohr in den Stapel von Gewichten (25). Die beiden Stifte am oberen Ende des Gewichtsrohres sollten dabei auf den Stifteinkerbungen auf dem obersten Gewicht zu liegen kommen. Schmieren Sie die Innenseite der beiden Löcher des obersten Gewichts (76).
- Seite 8 8. Drücken Sie eine 1 3/4” viereckige innere Endkappe (44) in das Ende des einen Andruckbügels (46). Drücken Sie je eine 1” runde innere Endkappe (49) in beide Enden des Griffes am Andruckbügel. Befestigen Sie den Andruckbügel an einer Seite des Preßrahmens (17) mit zwei 5/16”...
- Seite 9 11. Von Stufe 11 bis Stufe 25 beziehen Sie sich bitte auf das KABELDIAGRAMM von Seite 21 dieser Bedienungsanleitung, um die richtige Kabelverlegung zu versichern. Bevor Sie die- sen Abschnitt beginnen sollten Sie das lange Kabel (23) und das kurze Kabel (58) identifi- zieren, indem Sie die beiden Kabellängen und enden vergleichen.
- Seite 10 15. Führen Sie das lange Kabel (23) um die “V”-Rolle (6) am rechten Griffrohr (48). Vergewissern Sie sich, daß das Kabel in der Rille der “V”-Rolle verläuft und daß die lange Kabelklappe (50) so liegt, daß sie das Kabel einschließt. Ziehen Sie den 3/8”...
- Seite 11 19. Diese Montagestufen gibt an, wie man die Zusammenstellung mehrerer vormontierter Teile nun fertigstellt. Der 5/8” x 9/16” Distanzstück (73) ist zur Erleichterung des Transportes schon an die 3 1/2” untere Rolle (77) befestigt. Nehmen Sie die 3/8” Nylon-Kontermutter (21), das Distanzstück (73) und die untere Rolle vom 3/8”...
- Seite 12 21. Führen Sie das kurze Kabel (58) um die 3 1/2” Rolle (15), welche am unteren Loch der vorderen Aufhängestange (42) angebracht ist. Führen Sie das kurze Kabel (58) um die 3 1/2” Rolle (15). Befestigen Sie die Rolle und zwei Rollendeckel (78) mit der 3/8”...
- Seite 13 24. Befestigen Sie das Ende des kurzen Kabels (58) an der langen “U”-Klammer (57), und zwar mit einer 1/4” Nylon-Kontermutter (2) und einer 1/4” flachen Unterlegscheibe (10). Ziehen Sie die Nylon-Kontermutter noch nicht ganz an. Sie sollte nur ein paar Umdrehungen auf das Ende des Kabels gedreht werden, wie in der Detailzeichnung angezeigt.
- Seite 14 26. Befestigen Sie die Rückenlehne (41) an der vorderen Aufhängestange (42) mit zwei 1/4” x 2 1/2” Schrauben (43) und zwei 1/4” flachen Unterlegscheiben (10). 27. Drücken Sie eine 1 1/2” viereckige innere Endkappe (32) in den Sitzrahmen (36) ein. Führen Sie den 1/4”...
- Seite 15 29. Bringen Sie den Sitzrahmen (36) am ange- zeigten Stift der vorderen Aufhängestange (42) an. Befestigen Sie den Sitzrahmen an der vorderen Aufhängestange mit einem 5/16” x 2 3/4” Schraubenbolzen (14) und dem Sitzknopf (40). Stift 30. Drücken die 3/4” runden inneren Kappen (34) in die Enden des 12 1/2”...
- Seite 16 31. Vergewissern Sie sich, daß alle Teile richtig befestigt sind. Der Gebrauch aller anderen Teile wird auf Seite 17 der Anleitung (EINSTELLEN) erklärt. Bevor Sie die Heimfitnessstation benutzen, ziehen Sie jedes Kabel ein paarmal an, um sich zu versichern, daß die Kabel sich leicht über die Rollen bewegen. Sollte sich eines der Kabel nicht leicht bewegen, suchen und korrigieren Sie das Problem.
-
Seite 17: Einstellen
EINSTELLEN Die Anweisungen unten beschreiben, wie die verschiedenen Teile des Gewichtssystems eingestellt werden kön- nen. WICHTIGER HINWEISE: Beim Montieren der Lat-Stange oder des Nylon-Gürtels müssen Sie sich in acht nehmen, daß jene Teile in der vorgeschriebenen Position zur Ausführung der gewünschten Übung sind. - Seite 18 EINSTELLUNG UND ENTFERNUNG DES SITZES Legen Sie die Klammer des Sitzrahmens (36) auf die abgebildeten Stifte an der vorderen Aufhängestange (42). Befestigen Sie den Sitzrahmen aan der vorde- ren Aufhängestange mit dem 5/16” x 2 3/4” Schraubenbolzen (14) und dem Sitzknopf (40). Bei manchen Übungen muß...
- Seite 19 GEWICHTSWIDERSTANDSTABELLE Diese Tabelle gibt den ungefähren Gewichtswiderstand bei jeder Station an. “Oberstes Gewicht” bezieht sich auf das 6,5 Pfund Gewicht ganz oben auf dem Gewichtestapel. Die anderen Zahlen beziehen sich auf die 12,5 Pfund Gewichtplatten. Der hier angegebene Butterfly-Armwiderstand bezieht sich auf den Widerstand für jeden Butterfly-Bügel separat.
-
Seite 20: Fehlersuche Und Beseitigung
FEHLERSUCHE UND BESEITIGUNG Untersuchen und befestigen Sie vor jedem Training alle Teile an der Heimfitnessstation. Ersetzen Sie abgenutz- te Teile sofort. Die Heimfitnessstation kann mit einem feuchten, weichen Tuch und einem milden Reinigungsmittel geputzt werden. Verwenden Sie keine Lösungsmittel. DIE KABEL SPANNEN Gewebte Kabel, wie in dieser Heimfitnessstation angewendet, können leicht verpannt werden. -
Seite 21: Kabeldiagramm
KABELDIAGRAMM Das Kabeldiagramm unten zeigt die genaue Kabelführung des kurzen Kabels (58) und des langen Kabels (23). Bitte benutzen Sie das Diagramm zur Überprüfung, ob die Kabel richtig installiert wurden. Sollten die Kabel nicht richtig verlegt worden sein, dann wird das Heimfitnesssystem nicht richtig funktionieren und Sie riskieren, daß Ihr System beschädigt wird. -
Seite 22: Ersatzteileliste
ERSATZTEILELISTE—Modell-Nr. WESY87100 R1297A Bestell- Stück Bezeichnung Bestell- Stück Bezeichnung zahl zahl 5/16” x 2 1/2” Schraubenbolzen vordere Aufhängestange 1/4” Nylon-Kontermutter 1/4” x 2 1/2” Schraube 5/16” Nylon-Kontermutter 1 3/4” viereckige innere Endkappe Grundstange 10” Schaumstoffpolster Stabilisierstange Andruckbügel “V”-Rolle linkes Griffrohr 3/8”... -
Seite 23: Detailzeichnung
DETAILZEICHNUNG—Modell-Nr. WESY87100 R1297A... -
Seite 24: Bestellen Von Ersatzteilen
3. Die SERIEN-NUMMER des Produktes (Sie finden diese auf der ersten Seite). 4. Die BESTELL-NUMMER und BESCHREIBUNG des Ersatzteiles (siehe ERSATZTEILELISTE auf Seite 22 dieser Anleitung). Teilnummer 142907 R1297A WEIDER ist ein eingetragenes Warenzeichen von ICON Health & Fitness, Inc. © 1997 Gedruckt in CANADA... - Seite 25 ENTFERNEN SIE DIESES DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE VON DER ANLEITUNG! Dieses Diagramm hilft ihnen bei der Identizierung der kleinen Montagteilen. Vermerk: Einige der Teile die in Dieses Diagramm hilft ihnen bei der Identizierung der kleinen Montagenteilen. Vermerk: Einge der Teilen , der Anleitung angeführt sind, wurden bereits vormontiert;...
- Seite 26 1/4" Nylon-Kontermutter (2)–3 1/4" x 2" Schraube (24)–1 5/16" Nylon-Kontermutter (3)–17 1/4" x 2 1/2" Schraube (43)–2 3/8" Kontermutter (81)–2 3/8" Nylon-Kontermutter (21)–10 5/16" x 1 3/4" Bolzen (72)–1 1/4" flache Unterlegscheibe (10)–6 5/16" x 2 1/2"" Bolzen (22)–4 5/16" flache Unterlegscheibe (8)–5 5/16"...
- Seite 27 1 1/4" x 2 1/2" Plastik-Lagerbuchse (74)–2 1" Spannring (69)–4 1" x 7/8" Plastik-Lagerbuchse (75)–2 3/8" x 2" Bolzen (12)–3 Kabelklammer (53)–2 3/8" x 2 1/2" Bolzen (7)–3 5/16" x 2 1/4" Bolzen (33)–1 3/8" x 3 1/2" Bolzen (16)–1 3/8"...
- Seite 28 3/4" runde innere Endkappe 1" runde innere Endkappe (34)–4 (49)–6 1" runder Deckel (70)–2 5/8" x 9/16" Distanzstück (73)–1 1/2" x 3/4" Distanzstück (61)–2 5/16" x 2" Ringbolzen (35)–1 1 3/4" viereckige innere Endkappe (44)–6 1 1/2" viereckige innere Endkappe (32)–2 2"...
