Expert Electronics SunSDR2 Pro Benutzeranleitung Seite 44

Benutzeranleitung SunSDR2

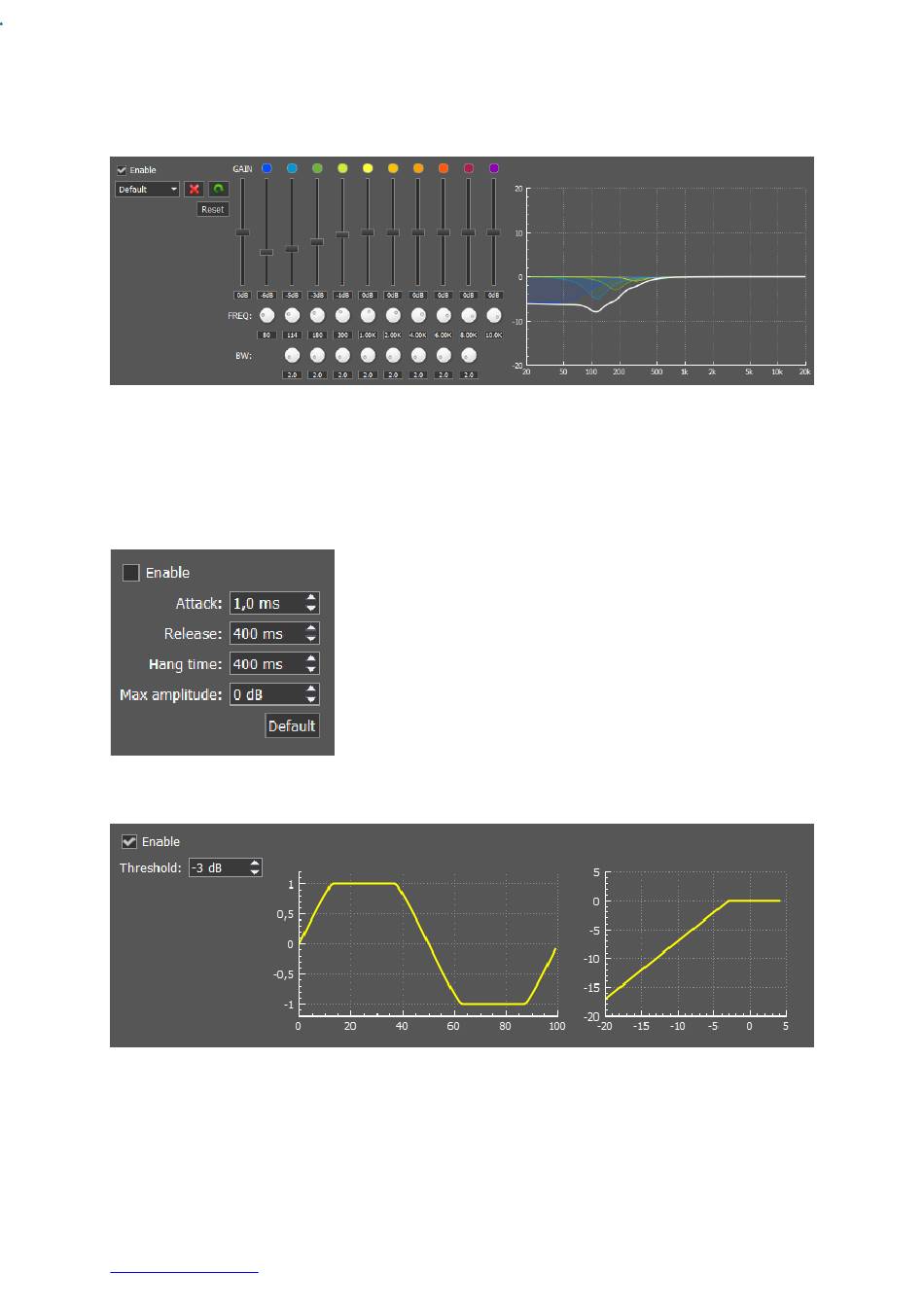

TX-Equalizer
Hier kann ebenfalls alles nach Geschmack eingestellt werden.
Verstärkung, Frequenz und Bandbreite sind auch hier frei einstellbar, die weiße Line
zeigt die finale Filterkurve.
AGC
Automatische Mikrofon-Verstärkungsregelung (AGC). Bei ausgeschaltetem Limiter
muss die Regelung aktiv sein, um Übersteuerung und Modulations-Verzerrungen zu
vermeiden.
Clipper
Der Clipper reduziert den Spitzenwert und erhöht die mittlere Ausgangsleistung.
Mit höherem Clippgrad und/oder schlechter Audiosymetrie treten aber auch Signal-
verzerrungen auf! Mit -3 bis -4dB kann man gut arbeiten. Ggf. Mit dem Rotator die
Audiosymetrie optimieren.
Inhaltsverzeichnis
Ansprechzeit für steigende Mikrofonpegel
Ansprechzeit für fallende Mikrofonpegel
Wartezeit bis die AGC wieder nachregelt
Max. Signalpegel am Ausgang
PRO
Seite 44 von 51
