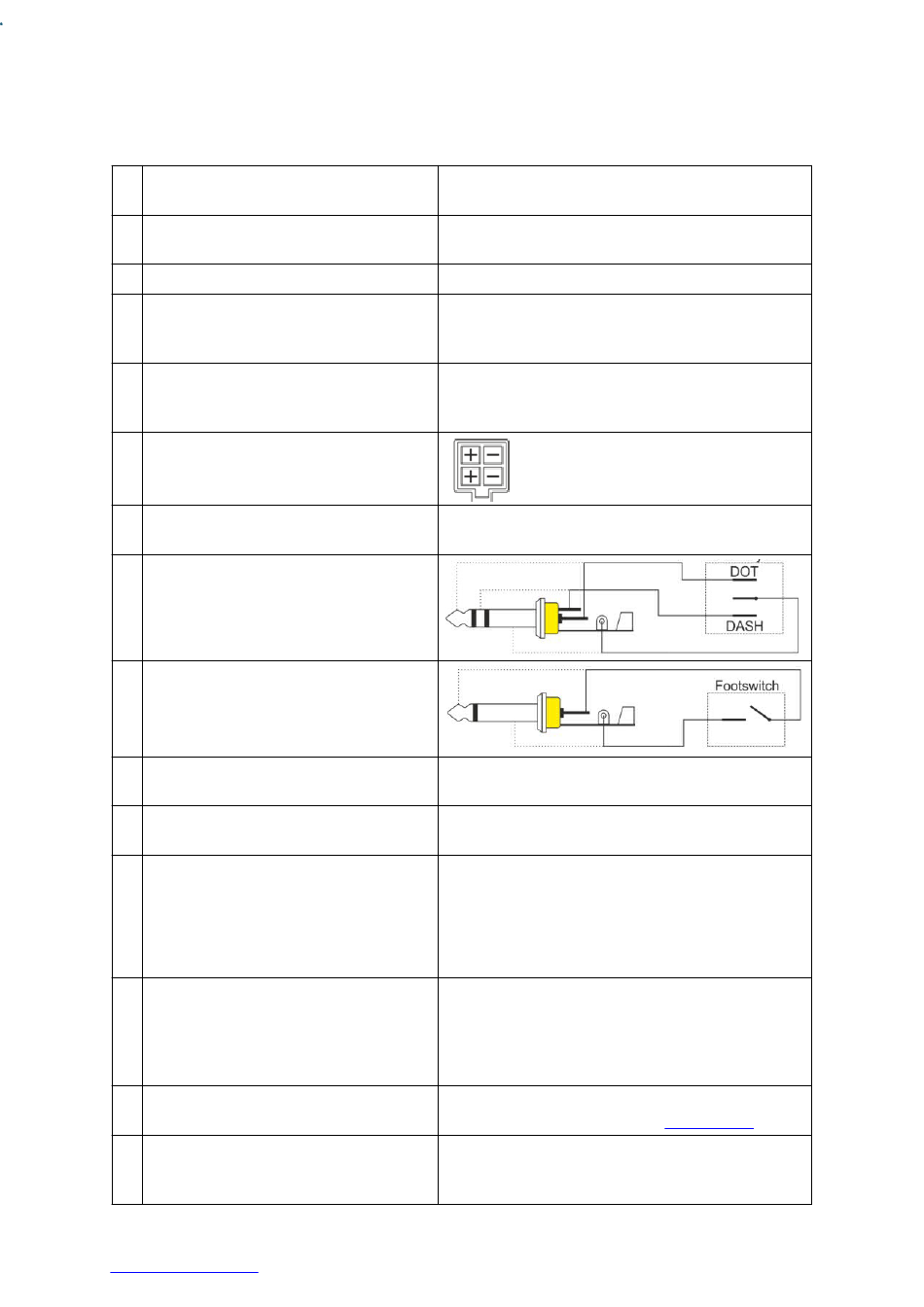

Beschreibung der Anschlüsse
6 WLAN Antenne (Option)
SMA-Buchse
7 10 MHz Referenz
SMA-Buchse
8 RX Out
9 ADC Eingang (max. 0,3V!)
SMA-Buchse
1 ADC Ausgang (20MHz, +10dBm)
0 SMA-Buchse
20Mhz
1 Power-Supply
1
(SunSDR2 hat einen Hohlstecker)
1 LAN Anschluss
2 CAT5/6-Buchse
1 CW Paddle (DASH DOT)
3 oder CW Key (nur DOT)
6,3 mm Klinkenbuchse
1 PTT Anschluss
4 6,3 mm Klinkenbuchse
1 External Control
5 Sub-D 15-pol. VGA-Buchse
1 ALC Eingang
6 RCA-Buchse
1 VHF Antenne A1
7 BNC-Buchse (SunSDR2)
Mini-UHF (SunSDR2pro)
1 HF Antenne A2
8 HF Antenne A3
BNC-Buchse (SunSDR2)
1
Mini-UHF (SunSDR2pro)
9
2 Reset
0
2 Umschaltung WLAN / LAN
1
Inhaltsverzeichnis
PRO
Diese Buchse ist eingebaut, wenn der
Transceiver über WLAN verfügt
Für den Anschluss eines externen
Referenzoszillators mit 10 MHz und 3 Vss
Zum Anschluss externer Signalquellen direkt
an den AD-Wandler unter Umgehung aller
Filter, Verstärker, etc.
Zum Anschluss externer Geräte direkt an den
DA-Wandler, unter Umgehung aller Filter,
Verstärker, etc.
Eingang max. +15V, 5A
mit Verpolungsschutz
Zum Anschluss an das lokale Netzwerk
Zur Steuerung externer Geräte,
Belegung siehe vorherige Seite
0-4V, zurzeit noch nicht aktiv.
Zum Anschluss der VHF (UKW) Antenne. Bei
Betrieb mit Frequenzen > 80 MHz muss hier
eine Antenne angeschlossen sein.
Hinweis Bei UKW-Betrieb sollten Antennen A2
und A3 abgeschaltet sein.
Zum Anschluss der HF-Antenne(n). Bei Betrieb
mit den Frequenzen < 80 MHz muss eine
Antenne angeschlossen sein.
Die Umschaltung A2 / A3 erfolgt über die
Expert Software
Zum Rücksetzen des Transceivers in den
Auslieferungszustand, siehe
Diese Taste ist während des Betriebes aktiv.
Hiermit wird zwischen dem WLAN und LAN
Netzwerk umgeschaltet.
Rücksetzen
