Installieren

}Nur die vorgeschriebene Glühlampe verwenden: 12V100WHAL-L (PHILIPS
7724) oder 12V50WHAL-L (LIFE JC).

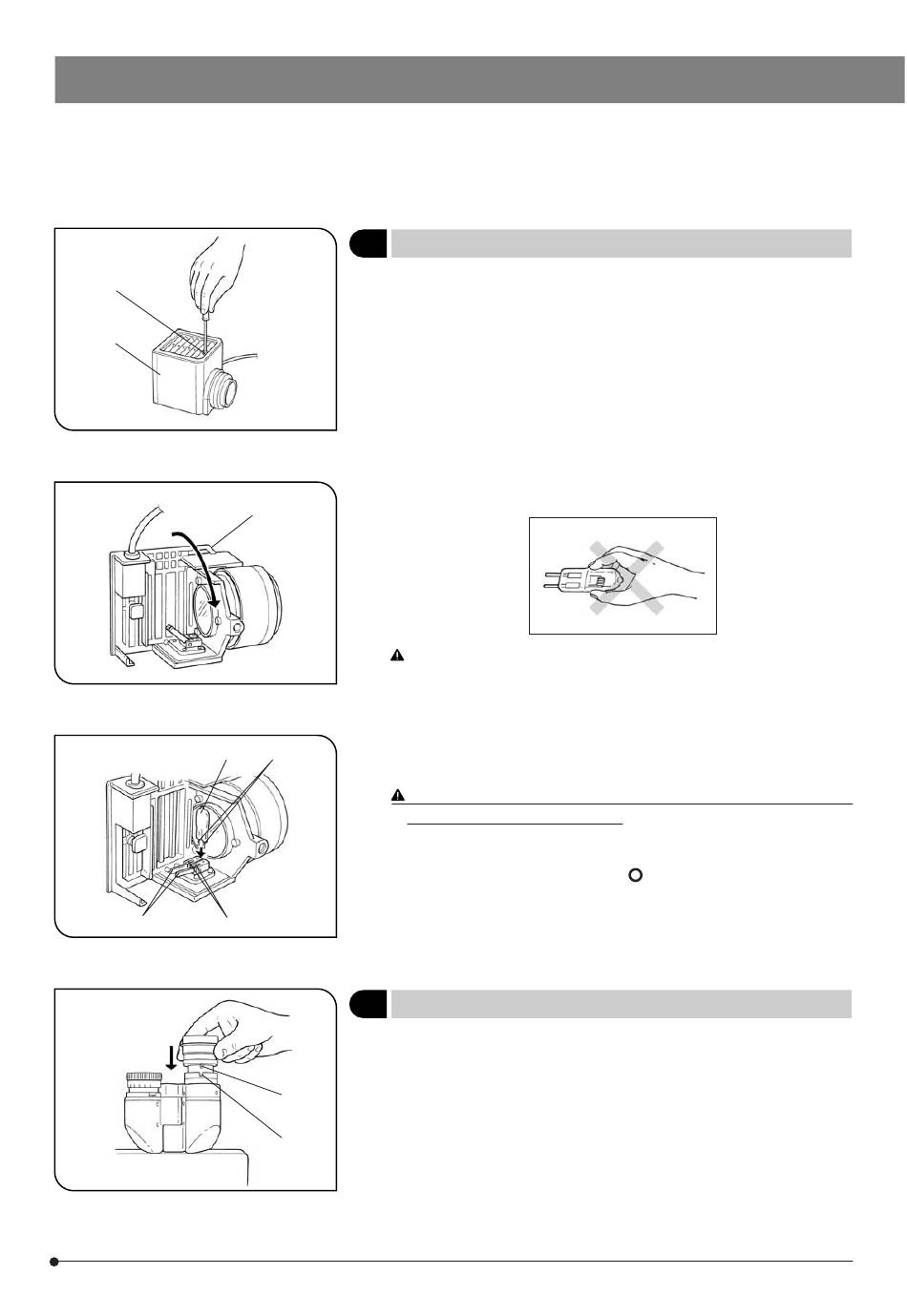

1. Die Feststellschraube des Lampenhauses @ an der Oberseite der
Lampenhausabdeckung mit dem mitgelieferten Sechskant-Schrauben-
dreher vollständig lösen.
2. Die Lampenhausabdeckung ² nach oben anheben und entfernen.
3. Die Lampenfassung ³ um 90° in Pfeilrichtung drehen.
4. Die Glühlampe ƒ mit Handschuhen oder einem Stück Gaze fassen,
den Lampenfeststellhebel | herunterdrücken und die Lampenstifte ...
bis zum Anschlag in die Bohrungen † einführen.
Den Lampenfeststellhebel vorsichtig wieder in die Ausgangsposition
zurückstellen, um die Glühlampe zu sichern.
Die Glühlampe nicht mit bloßen Händen berühren, um ein Verkür-
zen der Lebensdauer oder Zerbrechen zu vermeiden. Falls ver-
sehentlich Fingerabdrücke auf die Glühlampe gelangen, können
sie mit einem weichen Tuch abgewischt werden.
5. Die Lampenhausabdeckung wieder von oben auf das Lampenhaus
aufsetzen. Die Abdeckung nach unten drücken und dabei die Feststell-
schraube @ anziehen. (Abb. 40)
Vorsicht beim Auswechseln der Halogenglühlampe während oder
kurz nach Betrieb des Gerätes
Die Glühlampe, die Lampenfassung und deren Umgebung heizen
sich während des Betriebs stark auf.
Den Hauptschalter ausschalten („
steckdose ziehen und die verbrauchte Glühlampe sowie das
Lampenhaus abkühlen lassen, bevor die Glühlampe durch eine
neue Lampe des vorgeschriebenen Typs ersetzt wird.
6

Montieren des Okulars

Das Okular bis zum Anschlag in den Okularstutzen einschieben.
#Bei Verwendung des Binokulartubus U-BI30-2 kann kein Okular mit
eingebauter Okularmikrometerplatte benutzt werden.
@
#Sucherokulare oder Okulare mit Fokussierspiegel in den rechten
Okularstutzen einsetzen.
Dabei darauf achten, dass der Positionierstift @ des Okulars in die
²
Nut ² am Okularstutzen einrastet.
#Der binokulare Großfeld-Fototubus weist an beiden Okularstutzen
eine Positioniernut auf. Darauf achten, dass die Positionierstifte
beider Okulare richtig in die entsprechenden Nuten einrasten.
der Halogen-Glühlampe
"), das Netzkabel aus der Wand-
BX61/BX62
(Abb. 40 - 42)
(Abb. 43)
