Geschirrspülautomat

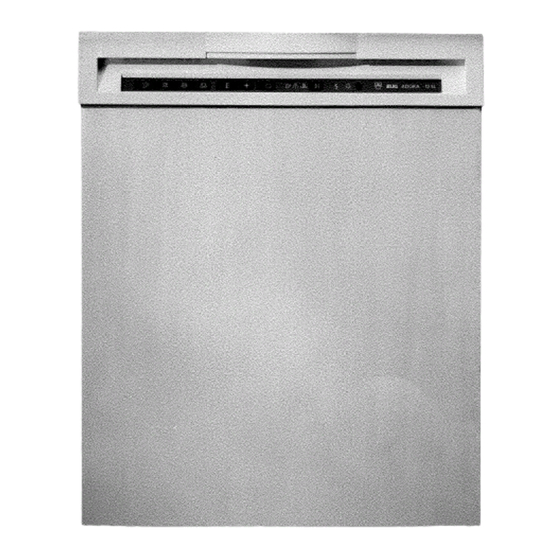

Adora 12 S

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für V-ZUG Adora 12 S

Inhaltszusammenfassung für V-ZUG Adora 12 S

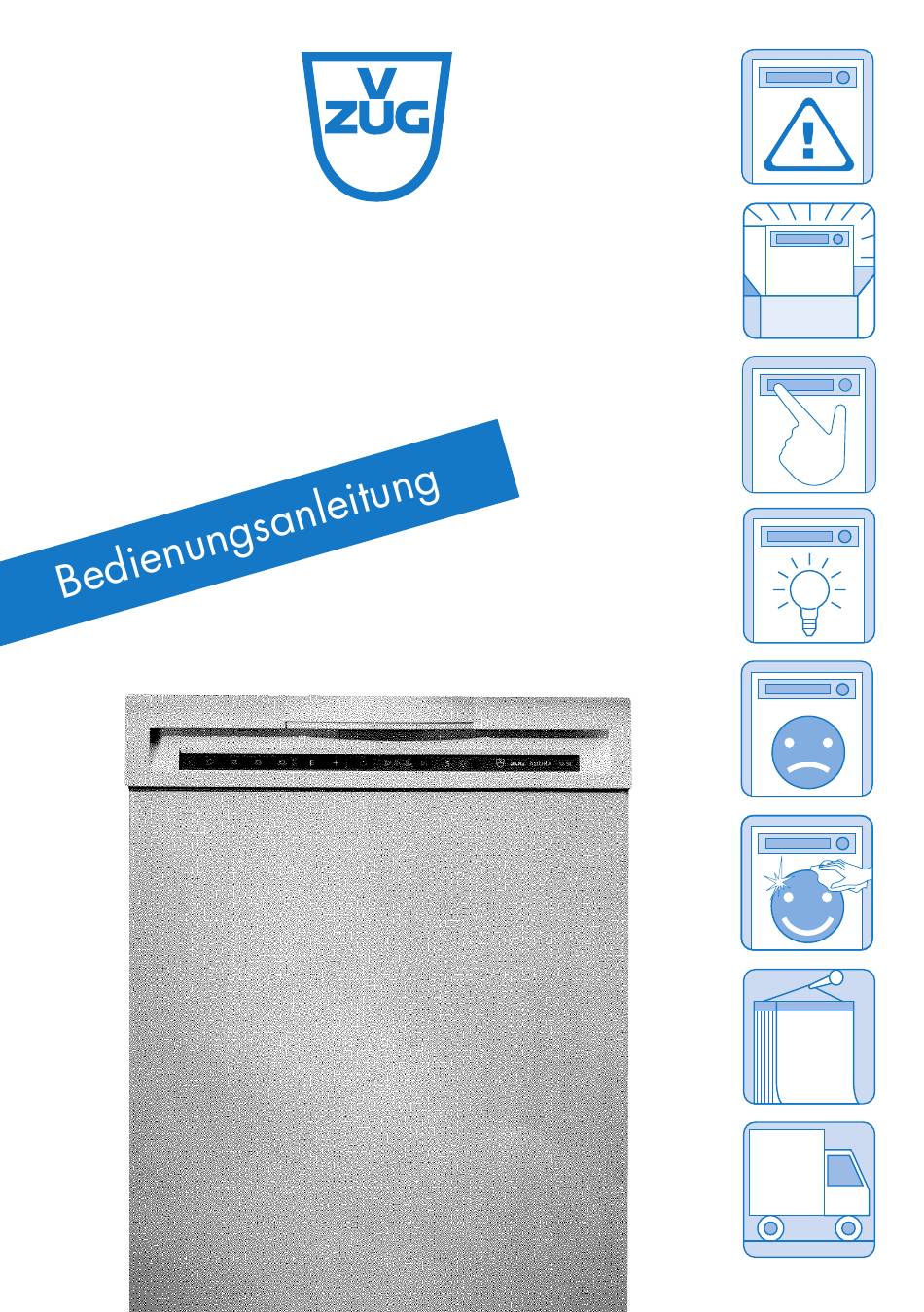

  • Seite 1 Geschirrspülautomat Adora 12 S...
  • Seite 2 Liebe V-ZUG-Kundin, lieber V-ZUG-Kunde Wir danken Ihnen, dass Sie sich für den Kauf eines unse- rer Produkte entschieden haben. Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, um diese Bedienungsanleitung zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Seite Wichtige Hinweise – Beschreibung Geschirrspül- – Bedienungs- und Anzeigeelemente automat – Funktionen – Gerät vorbereiten/füllen Spülen – Spülprogramm wählen – Spülen beenden/Gerät entladen Anzeigen Störungen Pflege und Wartung – Tips rund ums Spülen Anhang – Technische Daten – Stichwortverzeichnis Reparatur-Service...

  • Seite 4: Wichtige Hinweise

    Wichtige Hinweise Ihre Bedienungsanleitung Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät auf, um jederzeit nachschlagen zu können. Geben Sie die Bedienungsanleitung wie auch die Montage/Installations-Anleitung zusammen mit dem Gerät weiter, falls Sie dieses verkaufen oder Dritten überlassen, damit der neue Besitzer sich über die richtige Bedienung des Gerätes und die diesbezüglichen Hinweise informieren kann.
  • Seite 5 Es dürfen keine Veränderungen, Manipulationen oder Reparaturver- suche, insbesondere unter Benutzung von Werkzeugen (Schraubenzieher etc.) am oder im Gerät vorgenommen werden. Reparaturen, insbeson- dere an stromführenden Teilen, dürfen nur durch geschulte Fachkräfte ausgeführt werden. Unsachgemässe Reparaturen können zu schweren Unfällen, Schäden und Betriebsstörungen führen. Beachten Sie bei einer Betriebsstörung an Ihrem Gerät oder im Falle eines Auftrags die Hinweise unter «Reparatur-Service»...
  • Seite 6 Beachten Sie zum Schutz Ihres Geschirrs die Hinweise, welche Sie unter «Tips rund ums Spülen» in dieser Anleitung finden. Geben Sie an Stelle oder zusätzlich zum Wasser keine Lösungsmittel (z.B. Terpentin, Waschbenzin) in den Geschirrspüler, Brand- und Explosionsgefahr! Verwenden Sie nur Spülmittel, Glanzmittel und Regeneriersalz, bei denen der Hersteller in seiner Gebrauchsanweisung den Einsatz dieser Mittel in Spülmaschinen ausdrücklich erlaubt.
  • Seite 7 Setzen oder stützen Sie sich nicht auf die Einfülltüre. Lassen Sie die Einfülltüre nach dem Be- oder Entladen nicht offen stehen. Die offene Türe stellt eine Gefahrenquelle dar, Stolpergefahr und Quetschgefahr! zur Entsorgung: Entsorgen Sie das Verpackungsmaterial sortiert zur Wiederverwertung bei Ihrer örtlichen Sammelstelle.

  • Seite 8: Beschreibung

    Beschreibung Geschirrspülautomat Fassungsvermögen: 12 internationale Massgedecke Tellerdurchmesser maximal 30 cm 4 Spülprogramme Programmstandsanzeige Überschwemmungsschutz Hinweis- und Störungsanzeigen Wasserenthärter Wasserverbrauch Programm Liter «Vorspülen» (unbeheizt) «Kurz» 18,0 «Normal» 23,0 «Stark» 23,0 Stromverbrauch Programm – Kaltwasseranschluss (ca. 15 °C) «Vorspülen» (unbeheizt) «Kurz» «Normal» «Stark»...

  • Seite 9: Geräteaufbau

    Geräteaufbau 1 Türgriff 2 Bedienungs- und Anzeige- elemente 3 Einfülltüre 4 Geschirrkörbe 5 Salzbehälter 6 Decksieb mit Grob-/Feinsieb 7 Glanzmittelbehälter 8 Spülmittelbehälter 9 Programmwahl-Anleitung Wichtig! Vor der ersten Inbetriebnahme ist der Salzbehälter des Wasserenthärters mit Regeneriersalz und Wasser aufzufüllen und nötigenfalls die Wasser- härte-Stufe einzustellen (siehe «Pflege und Wartung: Wasserenthärter»).

  • Seite 10: Geschirrspül- - Bedienungs- Und Anzeigeelemente

    Bedienungs- und Anzeigeelemente 21 22 23 24 Spülprogramme 1 Taste Vorspülen mit Kontrollampe 2 Taste Kurz mit Kontrollampe 3 Taste Normal mit Kontrollampe 4 Taste Stark mit Kontrollampe Zusatzfunktion 11 Taste Programmende mit Kontrollampe Anzeigen 21 Programmstand Spülen 22 Programmstand Trocknen 23 Nachfüllanzeige Salz 24 Anschluss für Servicecomputer...

  • Seite 11: Funktionen

    Funktionen Spülprogramme Taste Funktion Vorspülen Ein Spülvorgang ohne Spülmittel mit unbeheiztem Wasser verhindert ein Antrocknen des Schmutzes (wenn das Geschirr später gereinigt wird). Programmablauf Vor- Reinigen Zwischen- Glanz- Trocknen Dauer spülen spülen spülen unbeheizt 6 min Kurz Spülprogramm für wenig beschmutztes Spülgut bei teilweiser Beladung.

  • Seite 12: Zusatzfunktion

    Taste Funktion Stark Spülprogramm mit erhöhter Spültemperatur 68 °C. Ideal für viel Spülgut mit starker, guthaftender und hartnäckiger Beschmutzung. Nicht für empfindliche Gläser geeignet. Programmablauf Vor- Reinigen Zwischen- Glanz- Trocknen Dauer spülen spülen spülen 45 °C 68 °C unbeheizt 70 °C —...

  • Seite 13: Gerät Vorbereiten/Füllen

    Gerät vorbereiten/füllen Vorbereitung Gegebenenfalls Netzstecker einstecken. Gegebenenfalls Wasserhahn öffnen. Einfülltüre öffnen Verschlussleiste im Türgriff nach oben drücken. – Der Verschluss rastet aus, und die Einfülltüre kann geöffnet werden. – Ein laufendes Programm wird dadurch automatisch gestoppt (siehe «Spülen beenden: Programm unterbrechen/Einfülltüre öffnen»).
  • Seite 14 Die beiden Teller-Halterungen im Unterkorb 1 können je nach Bedarf längs oder quer eingesetzt oder auch entfernt werden. Beim Einsetzen «längs» ist darauf zu achten, dass die Haltenocken 3 unten an den Halterungen hinten sind. Eine der beiden Halterungen besitzt eine abnehmbare Unterteilung 2 für flache und kleine Teller.
  • Seite 15 Geschirrkörbe beladen Wichtig! Nicht jedes Geschirr ist für eine maschinelle Reinigung geeignet. Beachten Sie bitte die Hinweise unter «Tips rund ums Spülen». Das schmutzige Geschirr sollte von groben und festen Speiseresten und Fremdkörpern befreit sein. Diese würden zu einer Verstopfung des Grob-/Feinsiebes führen (siehe «Pflege und Wartung: Reinigung»).
  • Seite 16 Oberkorb bis zum Anschlag herausziehen und füllen. – Kleineres Geschirr wie Untertassen, Tassen, Gläser, Kännchen ein- ordnen. – Werden die hochklappbaren Tassenauflagen benützt, ist das Geschirr versetzt einzuordnen, damit das Wasser überall hinkommt. – Der wegnehmbare Glashalter kann je nach Art der Gläser nach oben (1a, für langstielige Gläser) oder nach unten (1b, für hohe Gläser mit schwerem Boden) eingehängt werden.
  • Seite 17 Spülmittel einfüllen Spülmittelbehälter öffnen durch Druck auf den Verschluss in Pfeilrichtung. Spülmittel in den Behälter geben. – Dosierung gemäss Angaben auf Spülmittelpaket/-flasche. – Die Markierung «MIN/MAX» beachten. max. min. Deckel schliessen. Wichtig! – Das Spülprogramm «Vorspülen» benötigt kein Spülmittel. – Wenn das Spülmittel nicht vollständig aus dem Spülmittelbehälter aus- gewaschen wurde, ist der obere Sprüharm blockiert, die Sprühdüsen sind verstopft oder vorstehende Geschirrteile verhindern das Öffnen...

  • Seite 18: Glanzmittel Auffüllen

    Glanzmittel auffüllen Das Glanzmittel bewirkt, dass das letzte Spülwasser (Glanzspülen) tropfen- frei abfliesst. Das Glanzmittel wird aus dem Vorratsbehälter automatisch dosiert. voll Deckel des Glanzmittelbehälters mit einer Vierteldrehung im leer Gegenuhrzeigersinn öffnen. Glanzmittel höchstens bis Markierung «max.» einfüllen (ca. 130 cm , reicht für ca.

  • Seite 19: Spülprogramm Wählen

    Spülprogramm wählen Einfülltüre schliessen Türgriff andrücken. – Nachdem der Verschluss eingerastet hat, blinken die Kontrollampen der wählbaren Spülprogramme während 20 Sekunden. Wenn während dieser Zeit keine Programmwahl erfolgt, löschen alle Kontrollampen. Die Pro- gramme bleiben trotzdem wählbar. Programm wählen Hinweis: Suchen Sie das für Ihre Geschirrart geeignete Programm an- hand der Angaben im Kapitel «Funktionen»...

  • Seite 20: Spülen Beenden/Gerät Entladen

    Spülen beenden/Gerät entladen Programm unterbrechen/Einfülltüre öffnen Während des Betriebes kann die Einfülltüre geöffnet werden. Öffnen Sie die Türe jedoch nicht unnötigerweise; das Geschirr und das Wasser können heiss sein, Verbrühungsgefahr! Beim Öffnen der Einfülltüre wird die Wasser- zufuhr automatisch unterbrochen und das Spritzsystem ausser Betrieb gesetzt.

  • Seite 21: Anzeigen

    Anzeigen In diesem Kapitel wird die Bedeutung einiger Anzeigen näher erläutert. Kontrollampen in den Tastenfeldern: Kontrollampen der Programmtasten – Alle Kontrollampen blinken: Zeigt während 20 Sekunden nach Schliessen der Einfülltüre an (bei eingeschaltetem Strom), dass das Gerät zur Programmwahl bereit ist. –...

  • Seite 22: Störungen

    Störungen Alarmanzeige (Programmstandsanzeige Spülen blinkt) Die elektronische Steuerung überwacht die Zeit zum Einlauf bzw. Ablauf des Wassers. Wird die normal benötigte Zeit überschritten, stoppt das Pro- gramm und die Alarmanzeige erscheint. Dies bedeutet eine Störung im Wassereinlauf oder Wasserablauf. – Mögliche Ursachen einer Störung im Wassereinlauf: Wasserhahn geschlossen, Unterbruch in der Wasserversorgung, Wasserdruck zu niedrig, Filtersieb verstopft.

  • Seite 23: Pflege Und Wartung

    Pflege und Wartung Reinigung Das Gerät reinigt sich bei richtiger Spülmitteldosierung selbst. Dennoch die- nen folgende Massnahmen: Aussen reinigen Einfülltüre, Bedienungsfeld und Blende mit einem feuchten Lappen abwaschen und nachtrocknen. Als Reinigungsmittel eignen sich Handspülmittel, Spiritus und Glasreiniger. Türdichtung und Türkanten von Zeit zu Zeit reinigen. Siebe reinigen Das Siebsystem besteht aus Decksieb 1 und Grob-/Feinsieb 2.
  • Seite 24 Sprühdüsen reinigen Wenn das Spülmittel nicht vollständig aus dem Spülmittelbehälter aus- gewaschen wird, können die Sprühdüsen des oberen Sprüharmes verstopft sein. Dies ist allerdings nur möglich, wenn das Grob-/Feinsieb nicht oder nicht richtig eingesetzt wurde. Sprüharme von den Drehachsen abziehen und unter dem Wasserhahn gut ausspülen. Filtersieb reinigen Das eingebaute Filtersieb im Wasseranschluss kann durch Kalkablage- rungen oder Fremdkörper so verschmutzt werden, dass die Alarmanzeige...

  • Seite 25: Wasserhärte-Stufe Einstellen

    Wasserenthärter Der eingebaute Wasserenthärter entzieht dem Wasser den Kalk und er- möglicht so eine einwandfreie Reinigung. Seine Wirksamkeit wird durch regelmässiges, automatisches Regenerieren gewährleistet. Dazu wird handelsübliches Regeneriersalz benötigt (z. B. REOSAL). Die Häufigkeit des Regeneriervorgangs ist von der Wasserhärte abhängig, härteres Wasser erfordert häufigeres Regenerieren.

  • Seite 26: Vorratskontrolle

    Einstellung ändern: Taste Vorspülen drücken und halten, dann Taste Programmende puls- weise antippen, bis die Wasserhärte-Stufe stimmt. Taste Vorspülen loslassen, die eingestellte Stufe wird gespeichert. Salzbehälter auffüllen Wichtig! – Niemals Spülmittel in den Salzbehälter einfüllen! – Bei Wasserhärte bis 5 °fH (Härtestufe 0) ist kein Salz einzufüllen! Einfülltüre öffnen und Unterkorb herausnehmen.
  • Seite 27 Ersatzteile 1 Wassereinlaufschlauch kompl. mit Filter, P30.030 2 – Filtersieb P30.031 3 – O-Ring P30.032 4 – Fiberdichtung P30.034 5 Decksieb W7.1007 6 Grobsieb W7.1009 7 Feinsieb W7.1006...

  • Seite 28: Tips Rund Ums Spülen

    Tips rund ums Spülen Geschirr Nicht jedes Geschirr ist für eine maschinelle Reinigung geeignet: – Lauge- und wärmeempfindliche Teile aus Holz oder Kunststoff sind manuell zu reinigen. – Überglasdekors sind nicht widerstandsfähig und werden mit der Zeit abgelöst. – Töpferei-Erzeugnisse (Tonwaren) neigen zu Rissbildungen und zum Abspringen von Splittern.

  • Seite 29: Technische Daten

    Technische Daten Höhe 76,0 cm Breite 54,6 cm Tiefe 57,1 cm Gewicht 42 kg Anschluss Wasserzuleitung, Kalt- oder Warmwasser bis 70 °C G3/4" erlaubter Druck Wasserzuleitung 1– 6 bar Max. Förderhöhe 1,2 m Anschluss-Spannung 380–400 V 2N ~/220–230 V ~ 50 Hz Leistung Anschlusswert 3200 W/2200 W Elektrische Absicherung...

  • Seite 30: Stichwortverzeichnis

    Stichwortverzeichnis Absicherung, elektrisch Alarmanzeige Anschluss für Servicecomputer Anschluss-Spannung Anschlusswert Anzeigen 8/19 Besteckkorb unten, Unterteilung ändern Betriebsstörung Breite Datenschild Einfülltüre öffnen 11/18 schliessen Entladen Entsorgung Ersatzteile Falsche Eingabe korrigieren Fassungsvermögen Fehleranzeige Förderhöhe, maximale Geräteaufbau Geschirrkörbe beladen Geschirrkörbe einrichten Gewicht Glanzmittel auffüllen Dosierung einstellen Härtestufe Höhe...
  • Seite 31 Kontrollampen Leistung Nachfüllanzeige Salz Oberkorb, Höhe verstellen Programm «Kurz» «Normal» «Stark» unterbrechen «Vorspülen» vorzeitig abbrechen wählen Programmablauf 9/10 Programmdauer Programme Programmende 10/18 Programmstandsanzeige Programmstart Regeneriersalz Regeneriersalzbehälter auffüllen Vorratskontrolle Regeneriervorgang Reinigung aussen Decksieb Filtersieb Grob-/Feinsieb Sprühdüsen...
  • Seite 32 Salzbehälter auffüllen Vorratskontrolle Sicherheitshinweise Sicherheitskonzept Spülmittel einfüllen Stromunterbruch Stromverbrauch Tiefe Überschwemmungsschutz Unterkorb, Teller-Halterungen Wasserenthärter Wasserhärte Wasserhärte-Stufe Wasserhärte-Stufe einstellen Wasserverbrauch Wasserzuleitung Anschluss erlaubter Druck Zusatzfunktion 8/ 10...
  • Seite 33 Notizen...
  • Seite 34 Notizen Hinweise für Prüfinstitute Fassungsvermögen: 12 Massgedecke Einordnung: Siehe Seite 13 und 14 untere Skizze. Detaillierte Einordnungspläne können vom Werk angefordert werden. Reinigermenge: 25 g Referenzreiniger Vergleichsprogramm: «Stark» Konzeption und Realisation: Dokman AG, 8049 Zürich Generalunternehmung für Produkte-, Markt- und Unternehmenskommunikation Gedruckt auf chlorfrei gebleichtem Papier, ein Beitrag an den Umweltschutz.

  • Seite 35: Reparatur-Service

    Gerät richtig in Betrieb gesetzt wurde, – Regeneriersalz und Glanzmittel eingefüllt sind. Servicevertrag Für den Unterhalt aller unserer Produkte haben Sie die Möglichkeit, im Anschluss an das Garantiejahr einen Servicevertrag abzuschliessen. Wir senden Ihnen gerne die entsprechenden Unterlagen. © V-ZUG AG, CH-6301 Zug, 1994...
  • Seite 36 8 Wenn Programmende blinkt, 30 Minuten Trocknungs- zeit abwarten 9 Geschirr entnehmen 10 Bei längeren Betriebspausen Wasserhahn schliessen Aber lesen Sie bitte zuerst die wichtigen Hinweise auf Seite 2! V-ZUG AG Industriestrasse 66 6301 Zug Telefon 042/33 99 33 J 494.10 Service-Center: Telefon 0800 850 850...
