4. Schließen Sie den Stromversorgungskreis des gesteuerten
Empfängers über die Kontaktes 5-6, 8-9 und 11-12 (beide
Schließer) an.

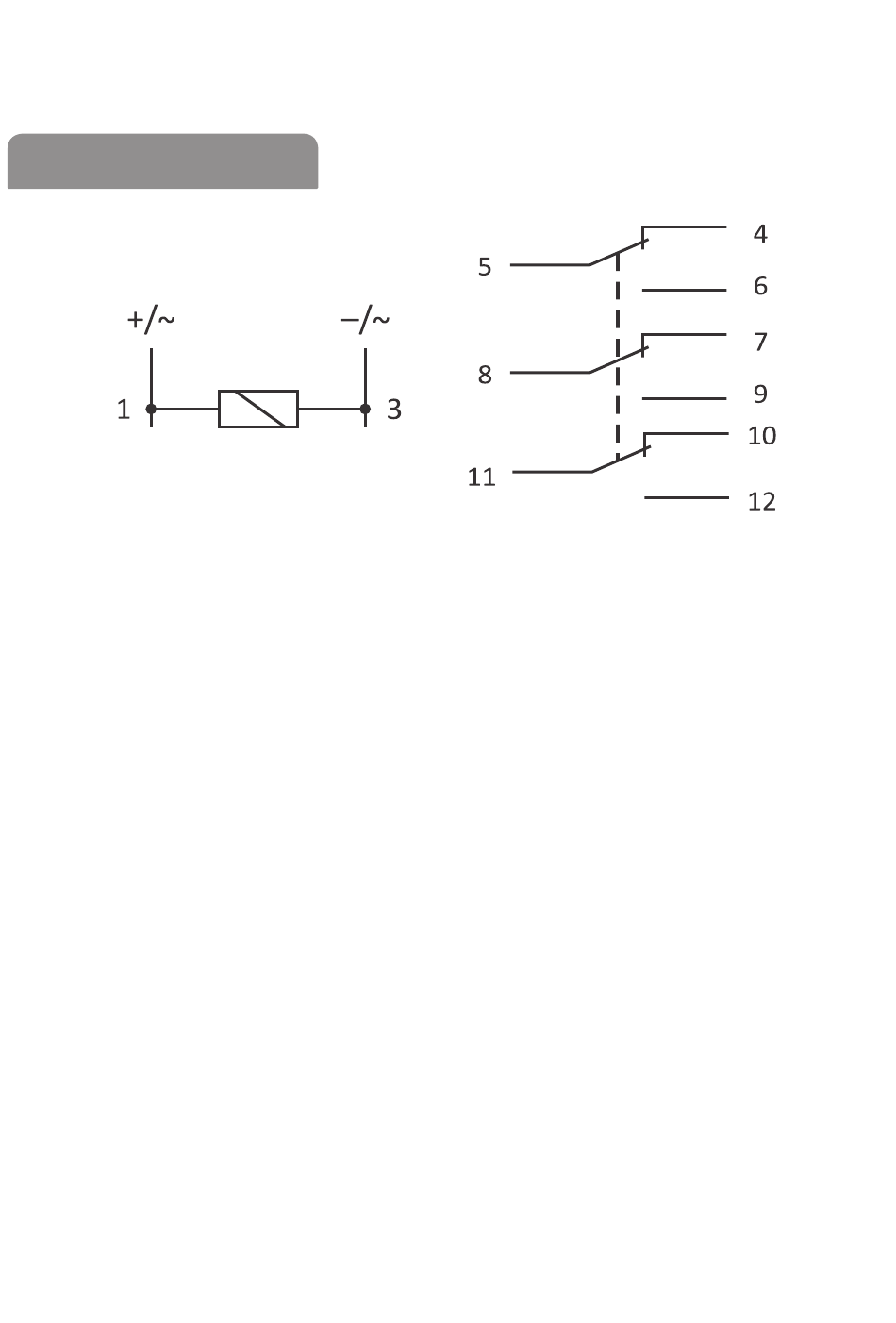

Anschlussschema
1-3
Stromversorgung 12 V AC/DC
4
Öffner NC (passiv)
5
Gemeinsamer Kontakt COM
6
Schließer NO (aktiv)
7
Öffner NC (passiv)
8
Gemeinsamer Kontakt COM
9
Schließer NO (aktiv)
10
Öffner NC (passiv)
11
Gemeinsamer Kontakt COM
12
Schließer NO (aktiv)
- 2 -
