Einbau in die Decke
Gerät möglichst vor dem Einbringen der Decken-
platten montieren, andernfalls angrenzende
Deckenplatten herausnehmen.
Zur Befestigung nur zugelassene und ausreichend
dimensionierte Abhängungen verwenden (Befesti-
gungsmaterial kein Lieferumfang). Abmessungen
und Gewichte sind in den Produktbroschüren ange-
geben.
Die Arbeiten nur zu zweit durchführen, vorzugs-
weise einen Lift benutzen!

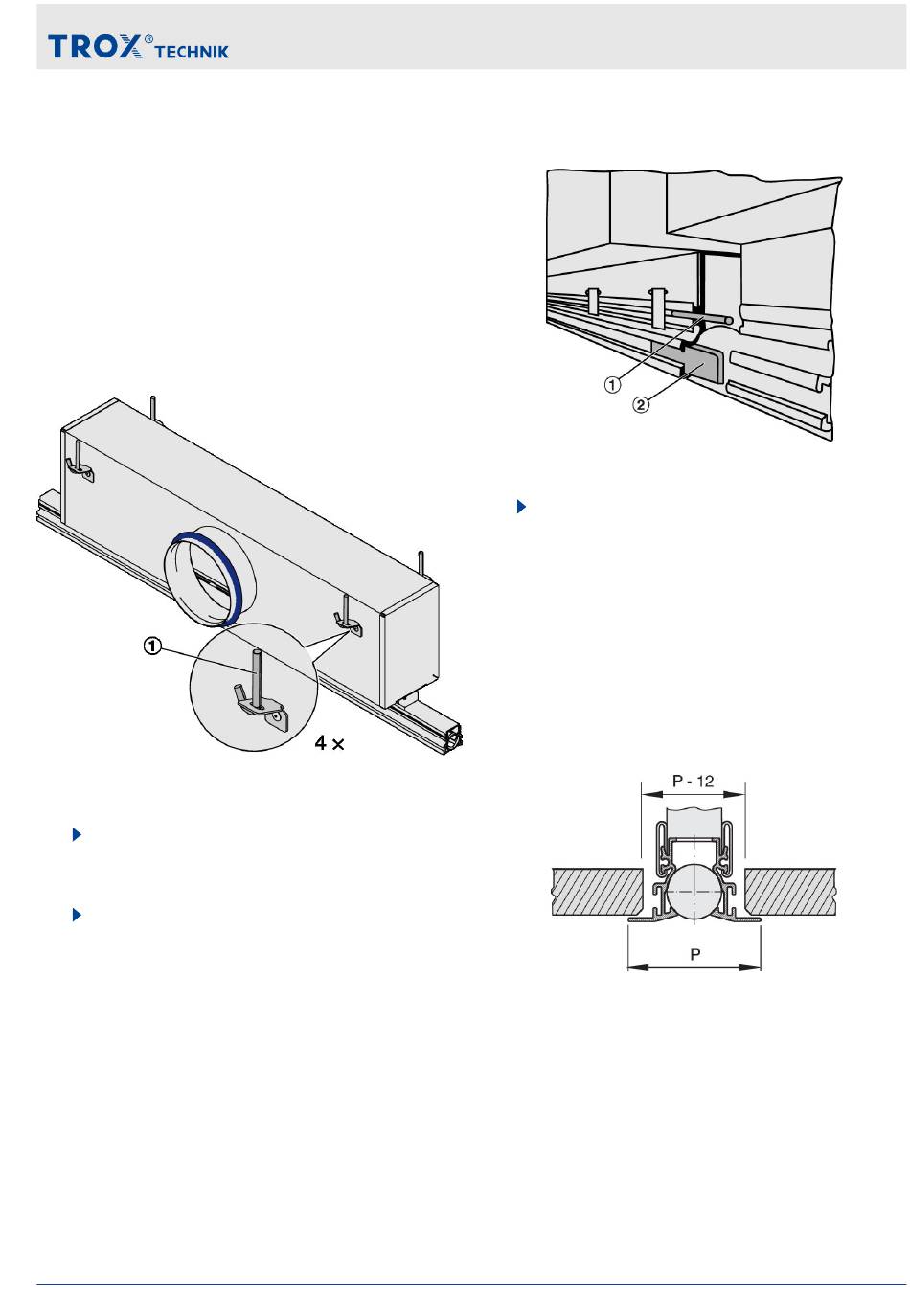

Abb. 2: Anschlusskasten
1.
Befestigungselemente, z. B. Seile, Abhänge-
drähte, Schnellspann- oder Noniusabhänger
(Abb. 2/1) an der Decke befestigen.
2.
Den Anschlusskasten an allen werkseitig
verfügbaren Aufhängepunkten befestigen.
Luftdurchlässe Schlitzdurchlässe Serie VSD...
Schlitzdurchlassband
Abb. 3: Verbindung von Schlitzdurchlässen
3.
Bei Bandverlegung der Schlitzdurchlässe
wird das Fluchten der Frontschienen durch
Einsetzen der mitgelieferten Kupplungsstifte
(Abb. 3/1) bzw. Führungslaschen (Abb. 3/2)
erreicht (bei VSD15 nur Kupplungsstifte).
Die Kupplungsstifte und Führungslaschen
(jeweils 2 Stück pro Schiene) werden ein-
seitig vormontiert und danach bis zur Hälfte
in die andere Frontschiene eingeschoben.
Einbau in geschlossene Decke
Abb. 4: Schlitzdurchlass mit Randverbreiterung
Montage
5
